Rondella A2 20 | | 10,5 | 2 | M10

morepic-1

morepic-2

Rondella A2

N. art. 3402320 | EAN 4012195300618

N. art. / Tipo

Dimensione d min.

Dimensione d

Dimensione h

Filettatura

Descrizione prodotto

Descrizione prodotto

Conforme a DIN 125 A.

Dati tecnici

Dati tecnici

Diametro	20 mm
Diametro esterno	20 mm
Diametro foro	10,5 mm
Diametro interno	10,5 mm
Dimensione	M10
Filettatura	M10

Forma del foro	tondo
Materiale	Acciaio, inox
Sfaccettato	no
Spessore lamiera	0,08 in
Spessore materiale	2 mm
Super- ficie	non trattato, ulteriore trattamento

Misure

Dimensione h	2 mm
Dimensione d	10,5 mm

Dimensione d min.	20 mm

Tutti i tipi

Tutti i tipi

Tipo	Dimensione d min.	Dimensione d	Dimensione h	Filettatura	N. art.	Quantità	Conf.
WS M6 D12 A2	12 mm	6,4 mm	1,6 mm	M6	3402304	Pezzo	100 Pezzo
WS M8 D16 A2	16 mm	8,4 mm	1,6 mm	M8	3402312	Pezzo	100 Pezzo
WS M10 D20 A2	20 mm	10,5 mm	2 mm	M10	3402320	Pezzo	100 Pezzo
WS M12 D24 A2	24 mm	13 mm	2,5 mm	M12	3402339	Pezzo	100 Pezzo

Download

Scheda tecnica WS M10 D20 A2 / 3402320 , 0.18MB , pdf

Catalogo Fastening materials , 19.78MB , pdf

REACH Dichiarazione di conformità WS M10 D20 A2 / 3402320 , 0.12MB , pdf

Download

RoHS Dichiarazione di conformità WS M10 D20 A2 / 3402320 , 0.12MB , pdf

Download

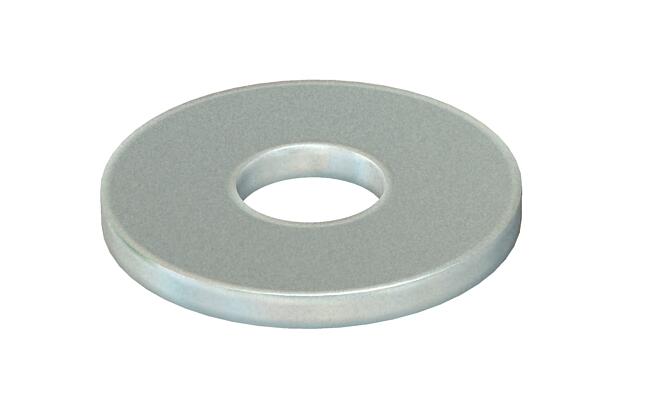

Grafico prodotto WS M10 D20 A2 / 3402320, 14.98 kB, jpg

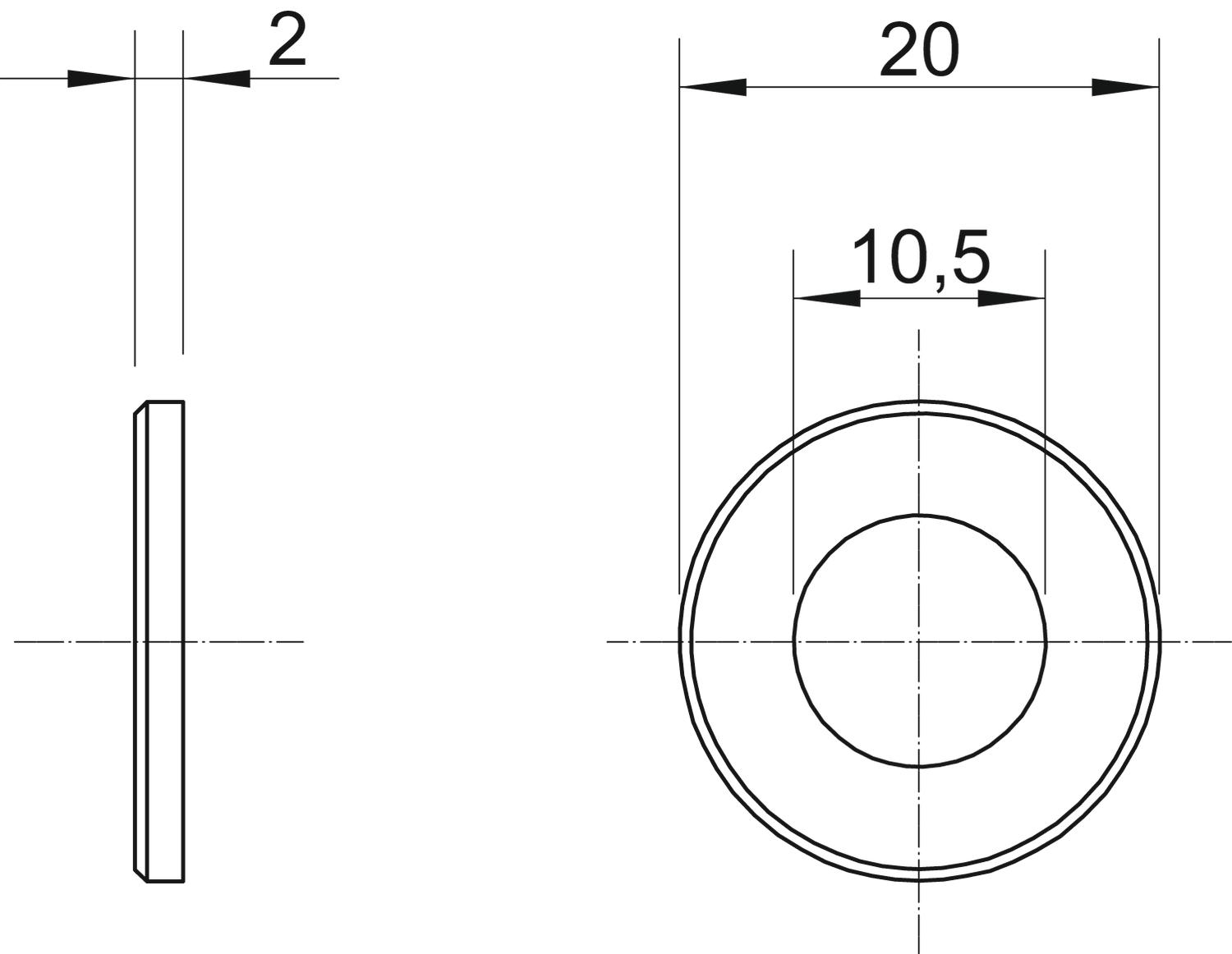

Disegno quotato WS M10 D20 A2 / 3402320, 61.83 kB, jpg
