Raccordo a T 35 FS
N. art. 6038000 | EAN 4012197346539
- Descrizione prodotto
-
Descrizione prodotto

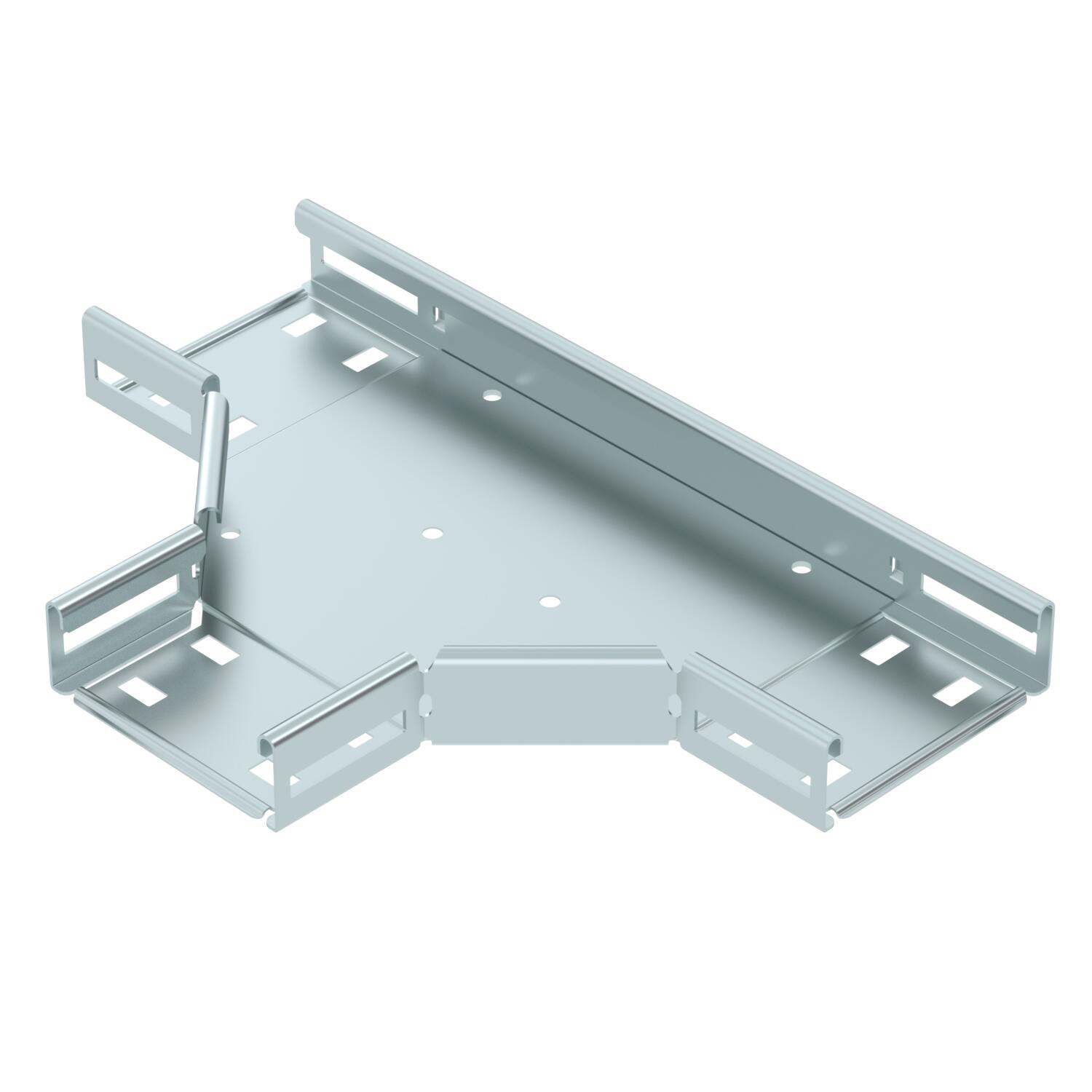

Raccordo a T per realizzare una diramazione orizzontale, pezzo stampato per passerelle portacavi a innesto e avvitabili con altezza bordo di 35 mm. Connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Dimensione 35x100 Foratura NATO no Forma costruttiva Raccordo a T orizzontale Larghezza della derivazione 100 mm Mantenimento funzionale no Materiale Acciaio Quantità viti raccomandata 9 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Super- ficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore connettore integrato Misure

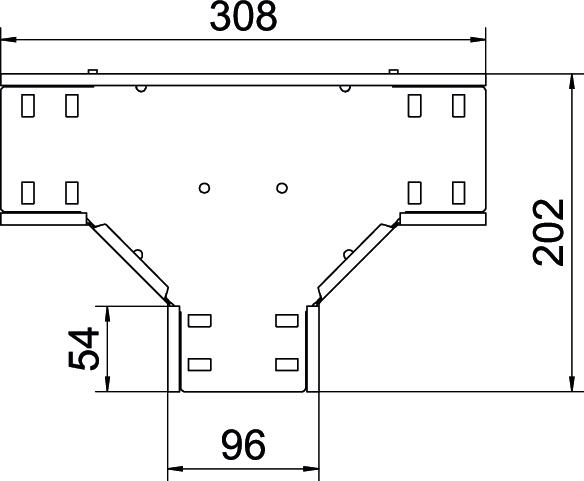

Altezza 35 mm Dimensione B 100 mm Larghezza 100 mm - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Coperchio raccordo a T FS
RTD 100 FS 6038600 1 Pezzo - Download
-
