Raccordo a T 110 FT
N. art. 6225318 | EAN 4012196444472
- Descrizione prodotto
-

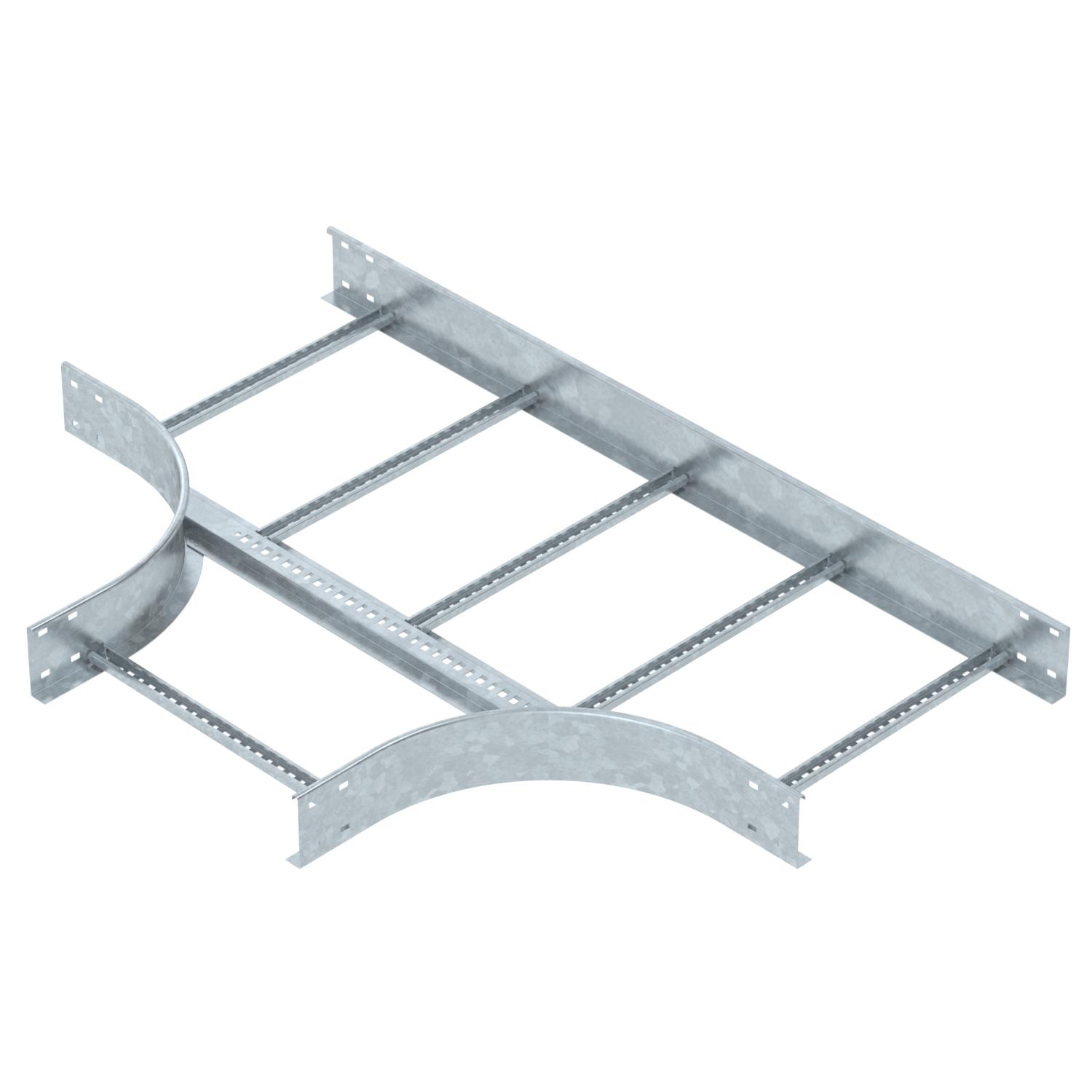

Descrizione prodottoDerivazione a T, orizzontale, con piolo saldato per tutti i tipi di passerelle con altezza del bordo pari a 110 mm.
-
- Dati tecnici
-
Dati tecnici

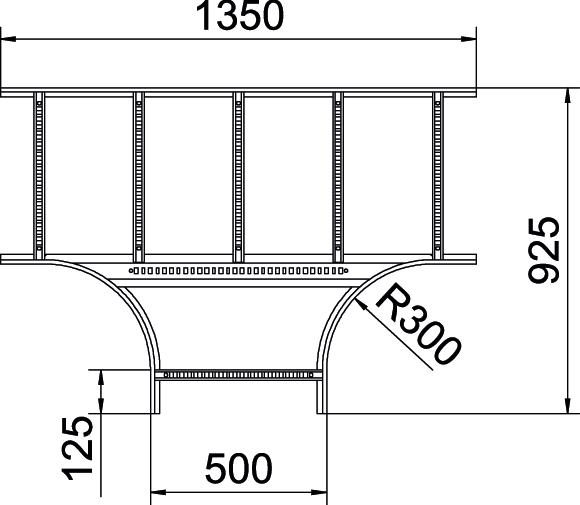

Acciaio inossidabile, decapato no Altezza 110 mm Colore zinc Dimensione 110x500 Dimensione B 500 mm Dimensione R 300 mm Forma costruttiva Uscita simmetrica Larghezza 500 mm Mantenimento funzionale no Materiale Acciaio Spessore longherone 1,5 mm Super- ficie zincato a caldo per immersione Versione a grande portata no Versione connettore senza connettore Versione dei pioli Profilo non forato Versione del longherone laterale profilo piatto - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore lineare FT
LVG 110 FT 6216548 10 Pezzo - Download
-
