Raccordo a T 110 FS
N. art. 6225296 | EAN 4012196444359
- Descrizione prodotto
-

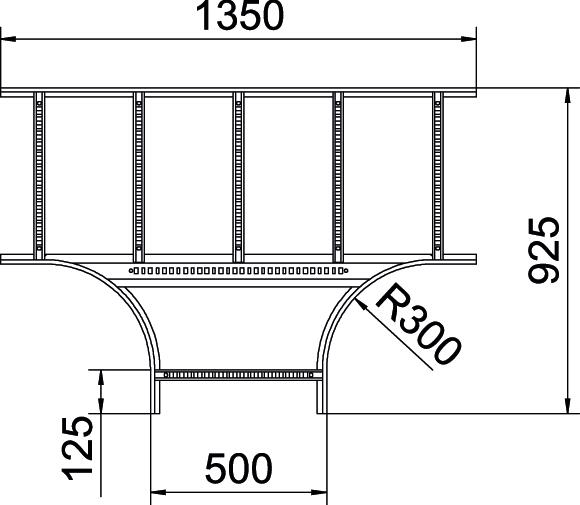

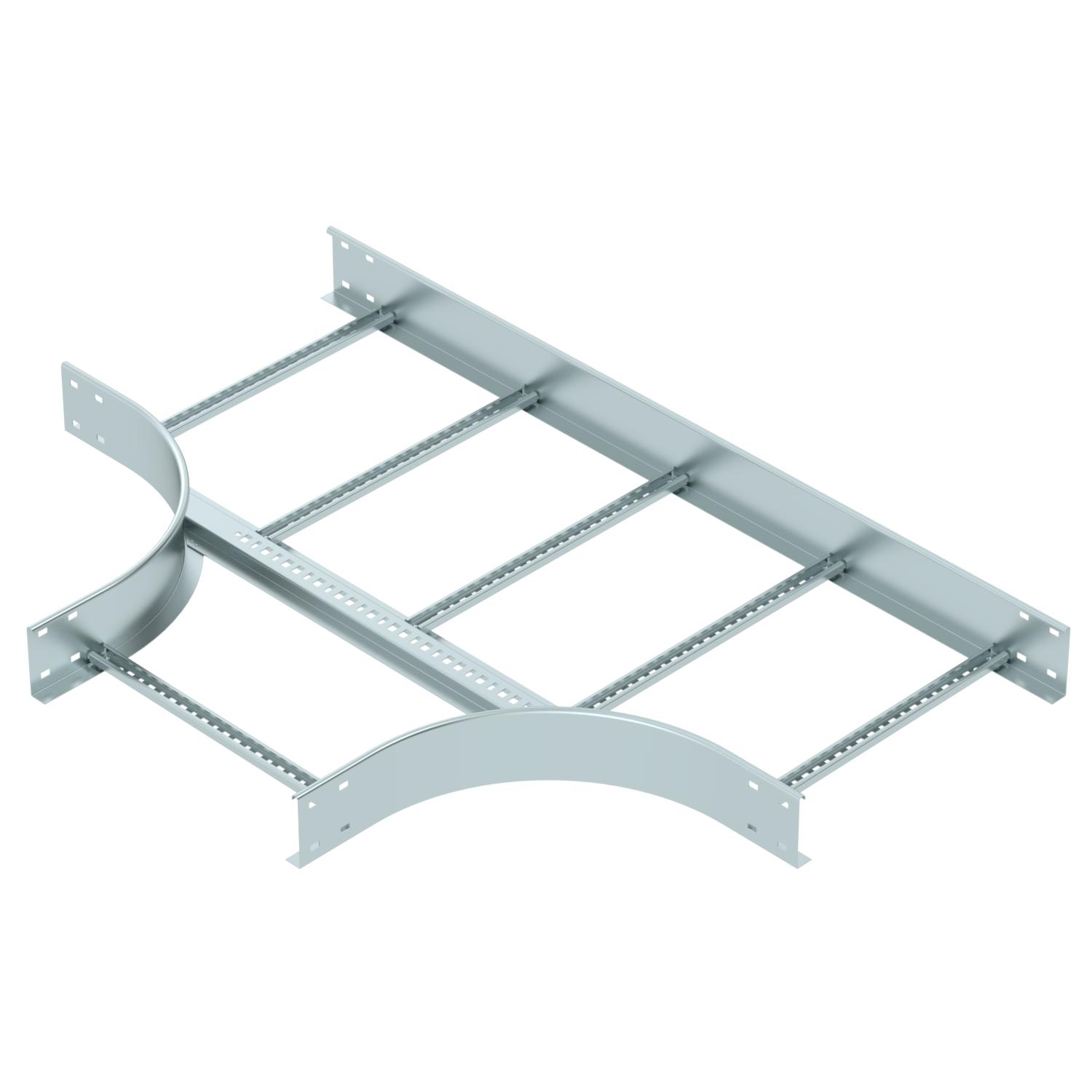

Descrizione prodottoDerivazione a T, orizzontale, con piolo saldato per tutti i tipi di passerelle con altezza del bordo pari a 110 mm.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 110 mm Colore zinc Dimensione 110x500 Dimensione B 500 mm Dimensione R 300 mm Forma costruttiva Uscita simmetrica Larghezza 500 mm Mantenimento funzionale no Materiale Acciaio Spessore longherone 1,5 mm Super- ficie zincato in continuo Versione a grande portata no Versione connettore senza connettore Versione dei pioli Profilo non forato Versione del longherone laterale profilo piatto - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore lineare FS
LVG 110 FS 6216545 10 Pezzo - Download
-
Scheda tecnica LT 1150 R3 FS / 6225296 , 0.19MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE LT 1150 R3 FS / 6225296 , 0.16MB , pdfDichiarazione di conformità UK LT 1150 R3 FS / 6225296 , 0.09MB , pdfREACH Dichiarazione di conformità LT 1150 R3 FS / 6225296 , 0.12MB , pdfRoHS Dichiarazione di conformità LT 1150 R3 FS / 6225296 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
