Raccordo a gomito in alluminio, con filettatura M63x1,5 |

Raccordo a gomito in alluminio, con filettatura

N. art. 2046048 | EAN 4012195926245

N. art. / Tipo

Filettatura

Descrizione prodotto

Descrizione prodotto

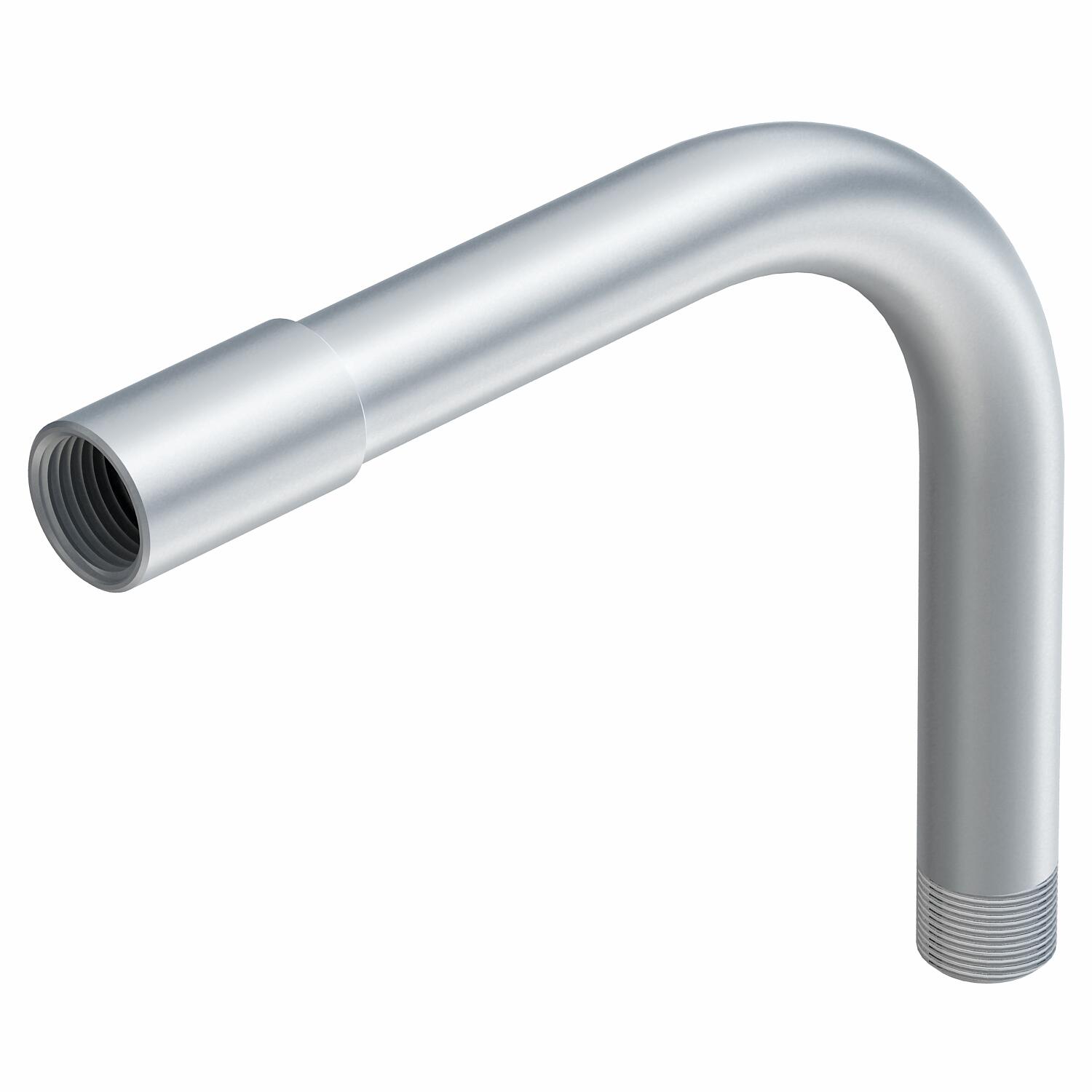

Raccordo a gomito 90° per tubi d'installazione elettrica secondo EN 61386-1 con estremità filettata secondo EN 60423. Parete interna senza sbavature.

Sul raccordo a gomito è già avvitato un manicotto di giunzione.

Dati tecnici

Dati tecnici

Angolo del gomito	90 °
Con apertura di ispezione e coperchio	no
Con manicotto	sì

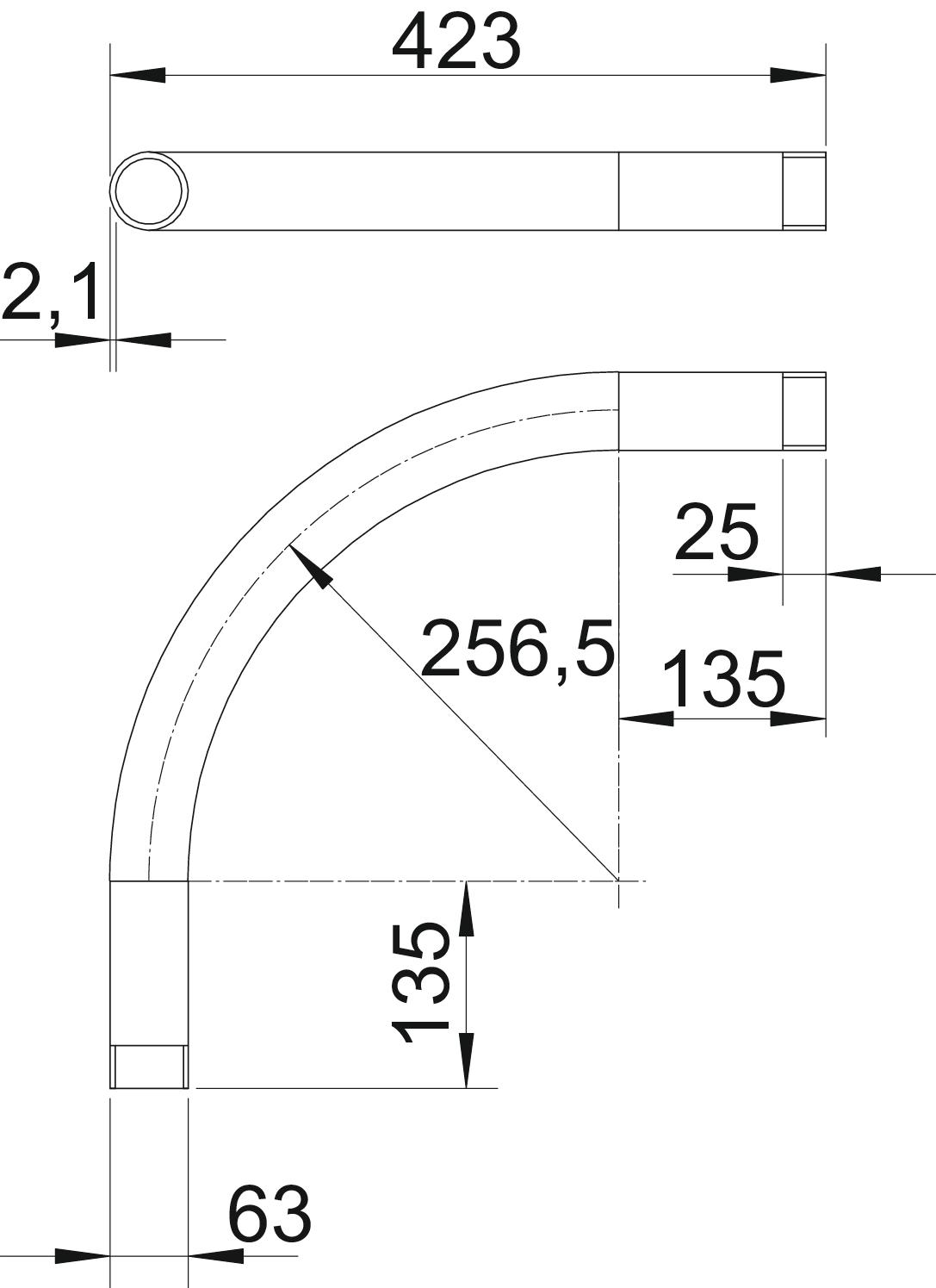

Dimensione	M63x1,5
Dimensione A	135 mm
Dimensione B	423 mm
Dimensione D	63 mm
Dimensione l	25 mm
Dimensione m (mm)	M63
Dimensione R	256,5 mm
Dimensione t	2,1 mm

Filettatura	M63x1,5
Flessibile	no
In due parti	no
Materiale	Alluminio
Per diametro tubo nominale	63 mm
Priva di alogeni	no
Range di temperatura di esercizio max	250 °C
Range di temperatura di esercizio min.	-45 °C
Superficie lucida	no
Superficie spazzolata	no
Versione	Filettatura

Tutti i tipi

Tutti i tipi

Tipo	Filettatura	N. art.	Quantità	Conf.
SBM16W ALU	M16x1,5	2046042	Pezzo	15 Pezzo
SBM20W ALU	M20x1,5	2046043	Pezzo	25 Pezzo
SBM25W ALU	M25x1,5	2046044	Pezzo	25 Pezzo
SBM32W ALU	M32x1,5	2046045	Pezzo	20 Pezzo
SBM40W ALU	M40x1,5	2046046	Pezzo	15 Pezzo
SBM50W ALU	M50x1,5	2046047	Pezzo	5 Pezzo
SBM63W ALU	M63x1,5	2046048	Pezzo	3 Pezzo
