Protection-Set MCD PS4-B+C TNS+FS
N. art. 5089763 | EAN 4012195405559
- Descrizione prodotto
-
Descrizione prodotto

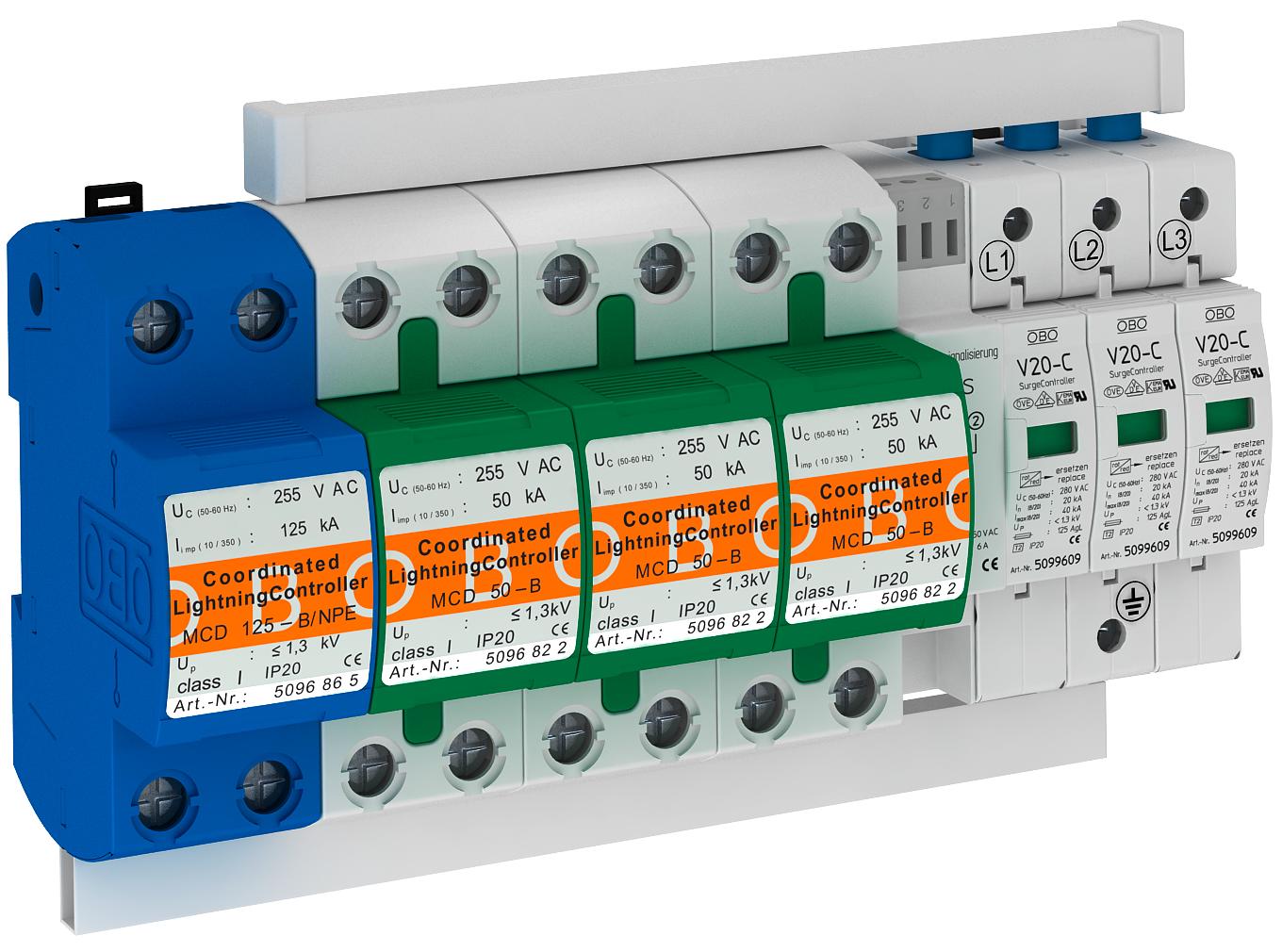

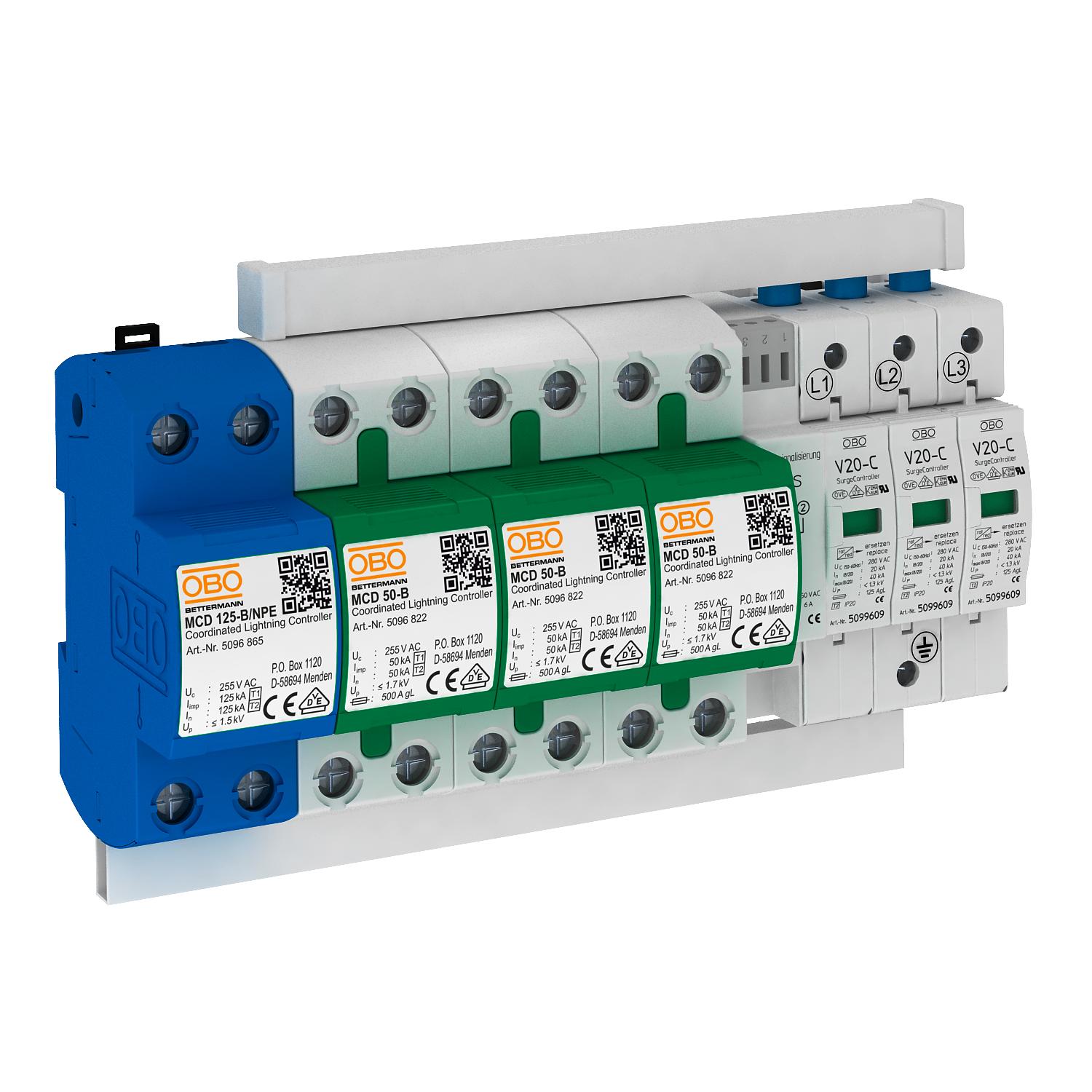

Protection Set, limitatore di corrente da fulmine e di sovratensione tipo 1+2
• Capacità di scarica 100 kA 10/350 µs, testata BET
• Premontata e pronta per il collegamento, comprende ponticelli di collegamento, morsetti di collegamento contrassegnati
• Con contatto di chiusura a potenziale zero per la segnalazione a distanza, per il monitoraggio del funzionamento
• Per l'installazione in sistemi di rete TN-S e TT
Nota: fusibile di protezione massimo (richiesto solo quando in rete non ne è disponibile uno pronto) 125 A gL/gG.
-
- Dati tecnici
-
Dati tecnici
Capacità di estinzione della corrente susseguente (eff) [N-PE] 25 kA Classe di prova secondo la norma EN 61643-11 Tipo 1 + 2: Corrente nominale di dispersione (8/20 µs) 50 kA Corrente nominale di scarica massima (8/20 μs) 100 kA Dimensione 255V Forma della rete altro Grado di protezione IP20 Impulso di corrente da fulmine (10/350 μs) 50 kA Impulso di corrente da fulmine (10/350) [totale] 100 kA LPZ 0→2 Massima potenza fusibile 125 A Modalità di montaggio Profilato Omega 35 mm Resistenza ai cortocircuiti 25 kA Scarico no Segnalazione a distanza sì Segnalazione sull'apparecchio Ottico Sezione rigida del conduttore (cavo pieno/a treccia) max 50 mm² SPD secondo IEC 61643-1 classe I+II Temperatura d'esercizio max 85 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione continua massima (L-N) 255 V Tensione continua massima (N-PE) 255 V Tensione massima continuativa AC 255 Tensione nominale AC (50 / 60 Hz) 230 V Versione 3 + 1 poli con FS; 255 V Versione dei poli 3+N/PE Possibilità di collegamento
Corrente nominale di scarica (8/20 µs) [totale] 100 kA Protezione massima da sovracorrente in rete 125 Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 25 kA Sezione rigida del conduttore (cavo pieno/a treccia) min. 10 mm² - Tutti i tipi
- Download
-
Scheda tecnica PS4-B+C TNS+FS / 5089763 , 0.27MB , pdfGuida alla scelta Guida alla scelta dei limitatori di sovratensione , 2.00MB , pdfPer questo prodotto non sono disponibili voci di capitolato
