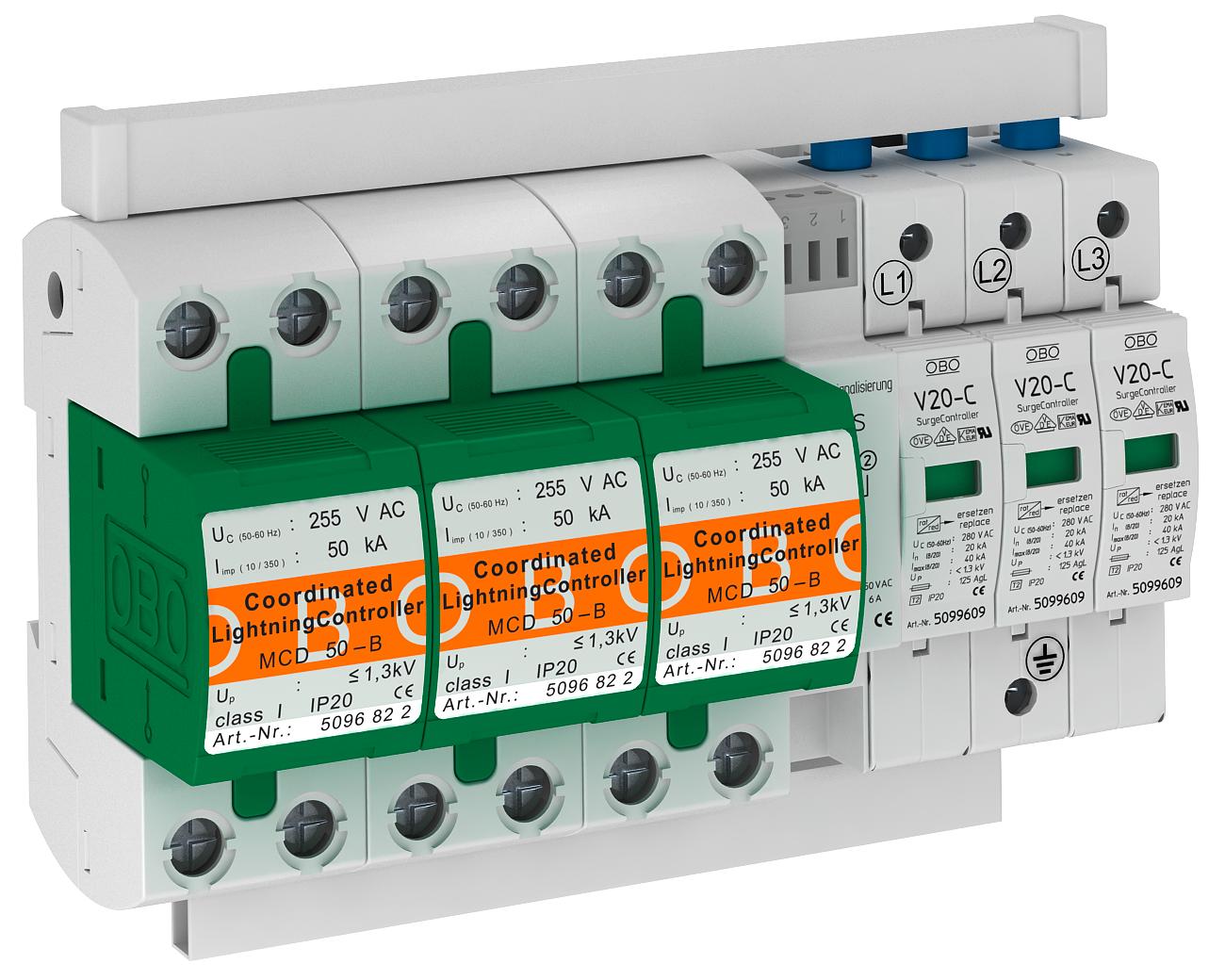

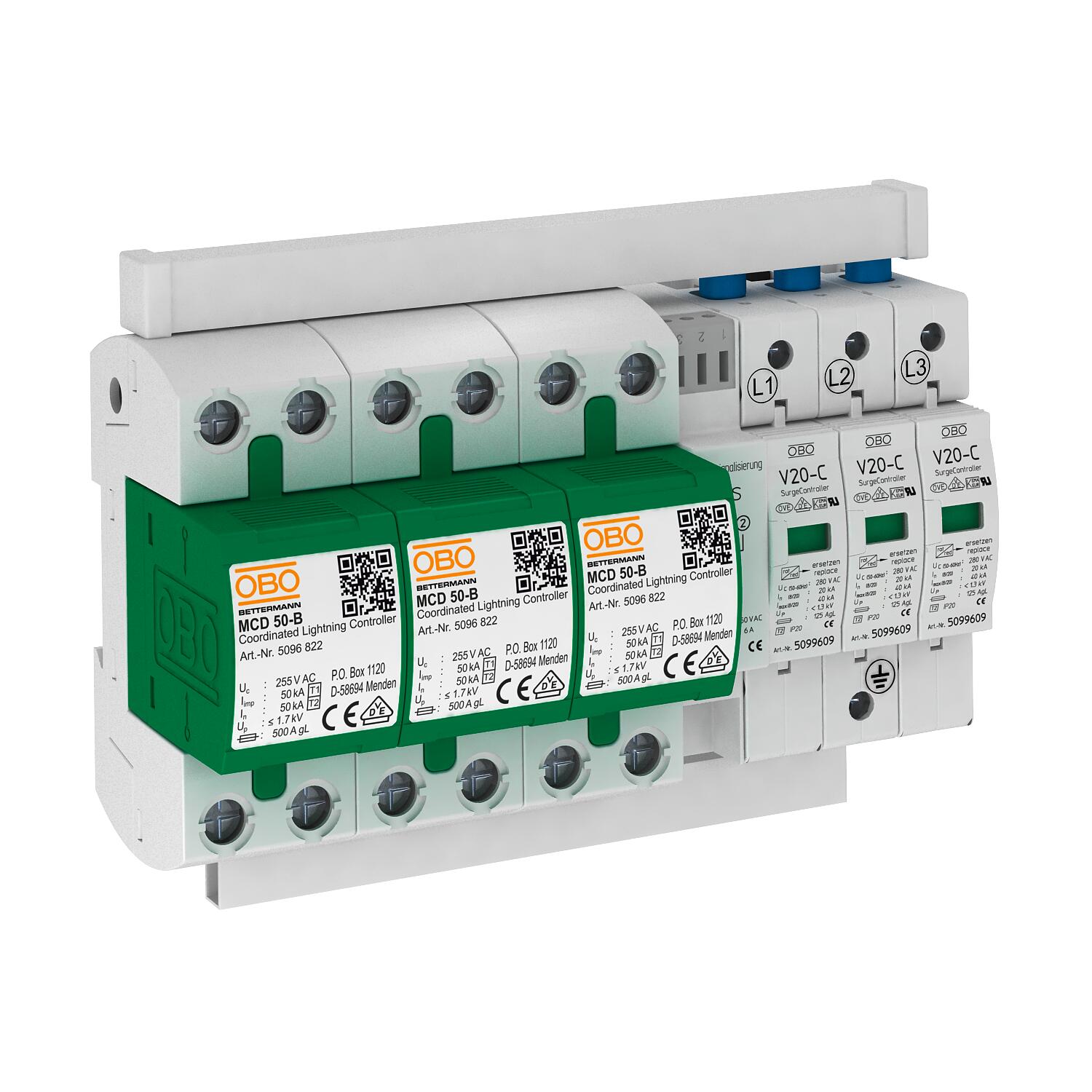

Protection-Set MCD PS3-B+C TNC+FS

N. art. 5089756 | EAN 4012195405535

5089756 / PS3-B+C TNC+FS
3
255
IP20
Descrizione prodotto

Descrizione prodotto

Protection Set, limitatore di corrente da fulmine e di sovratensione tipo 1+2

• Capacità di scarica 100 kA 10/350 µs, testata BET
• Premontata e pronta per il collegamento, comprende ponticelli di collegamento, morsetti di collegamento contrassegnati
• Con contatto di chiusura a potenziale zero per la segnalazione a distanza, per il monitoraggio del funzionamento
• Per l'installazione in sistemi di rete TN-C

Nota: fusibile di protezione massimo (richiesto solo quando in rete non è disponibile una protezione a monte) 125 A gL/gG.
  • Testato per le correnti da fulmine
  • 5 anni di garanzia
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • EurAsian Conformity
  • Sistema 230/400 V
  • Apparecchio di protezione combinato del tipo 1 e tipo 2
  • Passaggio da LPZ 0 a 2.
  • Segnalazione a distanza
Dati tecnici

Dati tecnici

Capacità di estinzione della corrente susseguente (eff) [N-PE] 25 kA
Classe di prova secondo la norma EN 61643-11 Tipo 1 + 2:
Corrente nominale di dispersione (8/20 µs) 50 kA
Corrente nominale di scarica massima (8/20 μs) 100 kA
Dimensione 255V
Forma della rete TN-C
Grado di protezione IP20
Impulso di corrente da fulmine (10/350 μs) 50 kA
Impulso di corrente da fulmine (10/350) [totale] 100 kA
LPZ 0→2
Massima potenza fusibile 125 A
Modalità di montaggio Profilato Omega 35 mm
Numero di poli 3
Resistenza ai cortocircuiti 25 kA
Scarico no
Segnalazione a distanza sì
Segnalazione sull'apparecchio Ottico
Sezione rigida del conduttore (cavo pieno/a treccia) max 50 mm²
SPD secondo IEC 61643-1 classe I+II
Temperatura d'esercizio max 85 °C
Temperatura d'esercizio min. -40 °C
Tempo di reazione <25 ns
Tensione continua massima (L-N) 255 V
Tensione massima continuativa AC 255
Tensione nominale AC (50 / 60 Hz) 230 V
Versione 3 poli con FS; 255 V
Versione dei poli 3

Possibilità di collegamento

Corrente nominale di scarica (8/20 µs) [totale] 100 kA
Protezione massima da sovracorrente in rete 125
Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 25 kA
Sezione rigida del conduttore (cavo pieno/a treccia) min. 10 mm²
Tutti i tipi

Tutti i tipi

Tipo Versione dei poli Tensione massima continuativa AC Grado di protezione N. art. Quantità Conf.
PS3-B+C TNC+FS 3 255 IP20 5089756
1 Pezzo
