Protection-Set MCD PS3-B+C TNC
N. art. 5089754 | EAN 4012195405528
- Descrizione prodotto
-

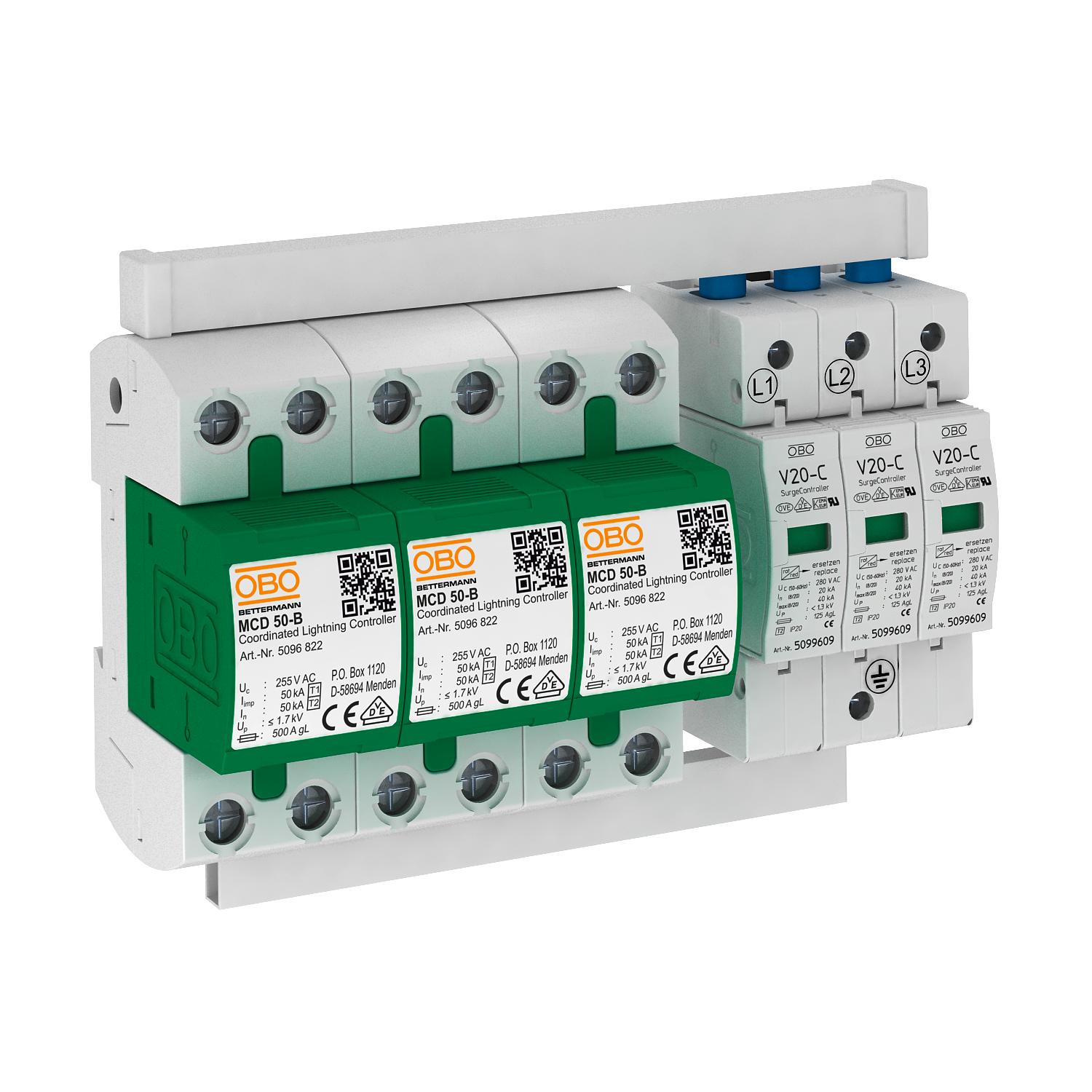

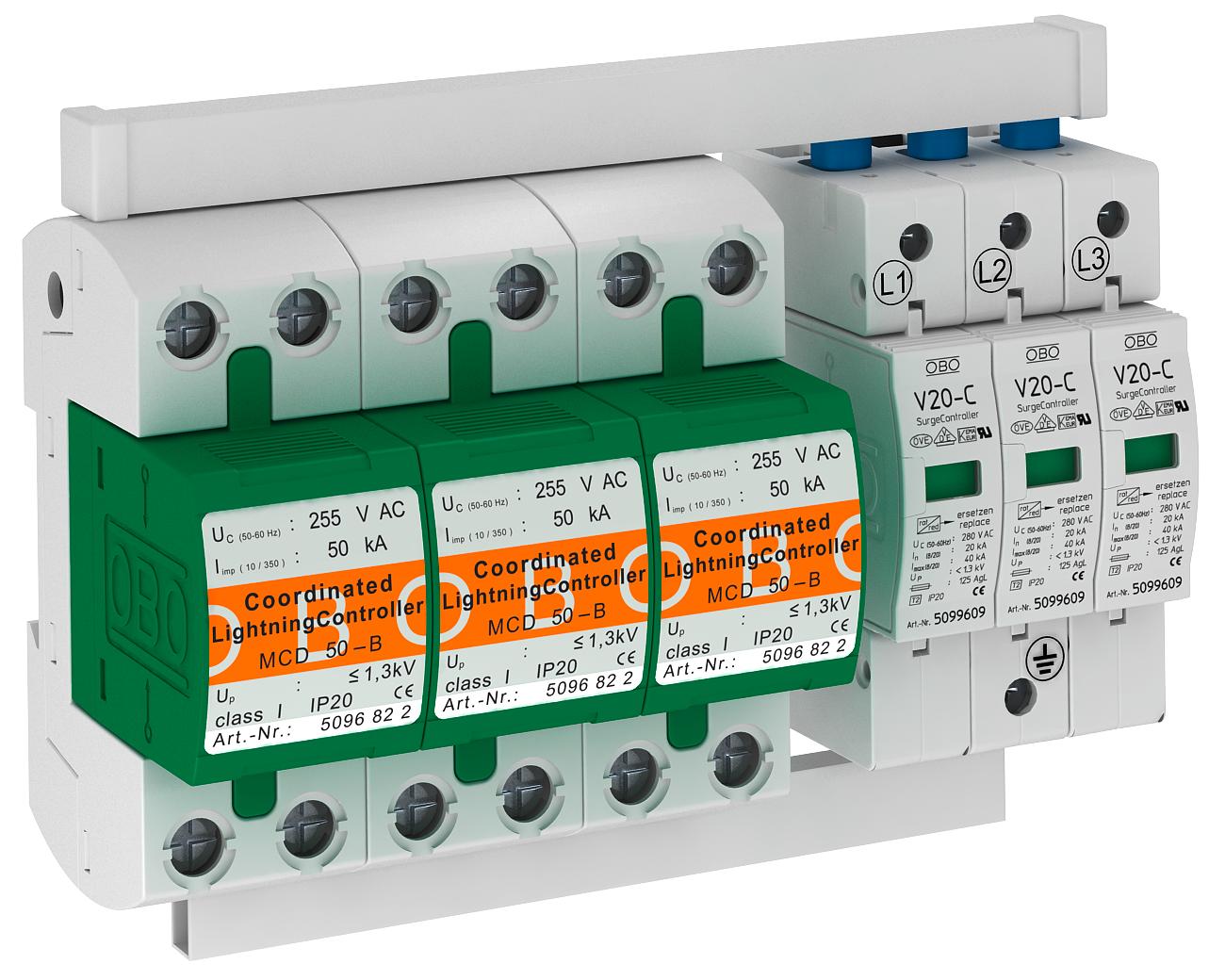

Descrizione prodottoProtection-Set, combinazione di limitatori di corrente da fulmine e di sovratensione tipo 1+2
• Per l'equipotenzializzazione con protezione da fulmini secondo VDE 0185-305 (IEC 62305)
• Capacità di scarica corrente da fulmine fino a 50 kA (10/350) per polo
• Deviatore, innestabile, comprensivo di ponticello di collegamento, morsetto di collegamento marcato
• Spinterometro incapsulato non soffiante per il montaggio nelle cassette di distribuzione
Utilizzo: sistemi radio-mobili e impianti industriali e speciali.
-
- Dati tecnici
-
Dati tecnici
Capacità di estinzione della corrente susseguente (eff) [N-PE] 25 kA Classe di prova secondo la norma EN 61643-11 Tipo 1 + 2: Corrente nominale di dispersione (8/20 µs) 50 kA Corrente nominale di scarica (8/20 µs) [totale] 100 kA Corrente nominale di scarica massima (8/20 μs) 100 kA Dimensione 255V Forma della rete TN-C Grado di protezione IP20 Impulso di corrente da fulmine (10/350 μs) 50 kA Impulso di corrente da fulmine (10/350) [totale] 100 kA LPZ 0→2 Massima potenza fusibile 125 A Numero di poli 3 Protezione massima da sovracorrente in rete 125 Resistenza ai cortocircuiti 25 kA Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 25 kA Scarico no Segnalazione a distanza no Segnalazione sull'apparecchio Ottico Sezione rigida del conduttore (cavo pieno/a treccia) max 50 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 10 mm² SPD secondo IEC 61643-1 classe I+II Temperatura d'esercizio max 85 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione continua massima (L-N) 255 V Tensione massima continuativa AC 255 V Tensione nominale AC (50 / 60 Hz) 230 V Versione 3 poli; 255V Versione dei poli 3 - Tutti i tipi
