Profilato di sospensione US 7 A2

N. art. / Tipo

Lunghezza

Colore	acciaio legato

Descrizione prodotto

Descrizione prodotto

Profilato di sospensione (profilato a U) dimensione 70 x 50 mm, con piastra di testa saldata.

Dati tecnici

Lunghezza mensola 600	3,5 kN
Mantenimento funzionale	no
Materiale	Acciaio, INOX 1.4301
Spessore materiale	4 mm
Super- ficie	non trattato, ulteriore trattamento
Tipo della foratura	Forato su 3 lati
Versione	Profilato a U

Dati tecnici

Flessione dell'estremità del profilato di sospensione con carico mensola ammissibile.
Carico mensola ammissibile in kN senza peso operatore
Lunghezza mensola in mm
Curva di carico con lunghezza profilato in mm

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Colore	N. art.	Quantità	Conf.
US 7 K 20 A2	200 mm	acciaio legato	6338607	Pezzo	1 Pezzo
US 7 K 30 A2	300 mm	acciaio legato	6338615	Pezzo	1 Pezzo
US 7 K 40 A2	400 mm	acciaio legato	6338623	Pezzo	1 Pezzo
US 7 K 50 A2	500 mm	acciaio legato	6338631	Pezzo	1 Pezzo
US 7 K 60 A2	600 mm	acciaio legato	6338658	Pezzo	1 Pezzo
US 7 K 70 A2	700 mm	acciaio legato	6338666	Pezzo	1 Pezzo
US 7 K 80 A2	800 mm	acciaio legato	6338674	Pezzo	1 Pezzo
US 7 K 90 A2	900 mm	acciaio legato	6338682	Pezzo	1 Pezzo
US 7 K 100 A2	1000 mm	acciaio legato	6338690	Pezzo	1 Pezzo
US 7 K 110 A2	1100 mm	acciaio legato	6338704	Pezzo	1 Pezzo
US 7 K 120 A2	1200 mm	acciaio legato	6338712	Pezzo	1 Pezzo
US 7 K 140 A2	1400 mm	acciaio legato	6338739	Pezzo	1 Pezzo
US 7 K 150 A2	1500 mm	acciaio legato	6338747	Pezzo	1 Pezzo
US 7 K 200 A2	2000 mm	acciaio legato	6338801	Pezzo	1 Pezzo

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Giunto per profilato a U A2	VUS 7 A2	6018408	Pezzo	1 Pezzo
Calotta di protezione	US 7 KS OR	6338497	Pezzo	20 Pezzo

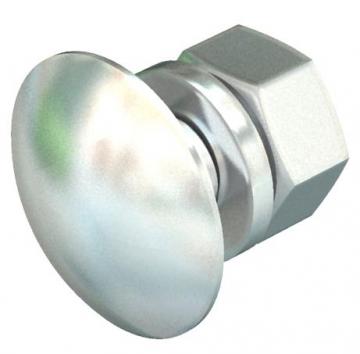

Vite a testa tonda con rondella e dado, A2	FRS 12x25 A2	6406750	Pezzo	25 Pezzo
Distanziatore DSK 61 A2	DSK 61 A2	6416527	Pezzo	10 Pezzo
Vite a testa esagonale M12 A2	SKS 12x100 A2	6418368	Pezzo	20 Pezzo
