Profilato di sospensione TP FS
N. art. 6364322 | EAN 4012196199334
- Descrizione prodotto
-
Descrizione prodottoProfilato di sospensione TP per il fissaggio a soffitti in calcestruzzo orizzontali.
-
- Dati tecnici
-
Misure
Altezza 120 mm Colore zinco Dimensione H 120 mm Dimensione L445mm Dimensione L 445 mm Impronta CO₂ (GWP) dalla culla al cancello 1,7731 kg CO₂e / 1 Pezzo Larghezza 60 mm Lunghezza 445 mm Mantenimento funzionale no Materiale Acciaio Super- ficie zincato in continuo Versione Profilo a S Dati tecnici
Schema di sollecitazione profilato TP tipo TPS
-
Flessione dell'estremità del profilato di sospensione con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Lunghezza mensola in mm
-
Curva di carico con lunghezza profilato in mm
-
- Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Cappuccio protettivo
TPS KS OR 6364625 10 Pezzo
Vite a testa tonda con rondella e dado, F
FRS 10x25 TPS F 6407536 50 Pezzo
Vite a testa esagonale M10 F
SKS 10x60 F 6408516 20 Pezzo

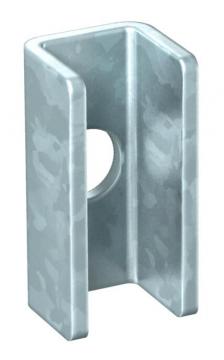

Distanziatore FS
DS 4 FS 6416551 20 Pezzo - Download
-
Scheda tecnica TPS 445 FS / 6364322 , 0.22MB , pdfDichiarazione di conformità UE TPS 445 FS / 6364322 , 0.13MB , pdfDichiarazione di conformità UK TPS 445 FS / 6364322 , 0.09MB , pdfREACH Dichiarazione di conformità TPS 445 FS / 6364322 , 0.12MB , pdfRoHS Dichiarazione di conformità TPS 445 FS / 6364322 , 0.09MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi staffe TP , 0.04MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
