Profilato di sospensione TP A2
N. art. 6364850 | EAN 4012195617860
- Descrizione prodotto
-
Descrizione prodottoProfilato di sospensione TP per il fissaggio a soffitti in calcestruzzo orizzontali.
-
- Dati tecnici
-

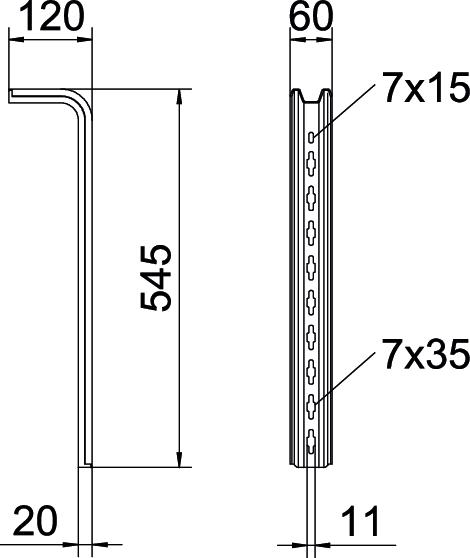

Misure
Altezza 120 mm Colore acciaio legato Dimensione L545mm Dimensione L 545 mm Larghezza 60 mm Lunghezza 545 mm Mantenimento funzionale no Materiale Acciaio, INOX 1.4301 Super- ficie non trattato, ulteriore trattamento Versione Profilo a S Dati tecnici
Schema di sollecitazione profilato TP tipo TPS
-
Flessione dell'estremità del profilato di sospensione con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Lunghezza mensola in mm
-
Curva di carico con lunghezza profilato in mm
-
- Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Cappuccio protettivo
TPS KS OR 6364625 10 Pezzo
Vite a testa tonda con rondella e dado, A2
FRS 10x25 TPS A2 6407537 50 Pezzo
Distanziatore A2
DS 4 A2 6416594 10 Pezzo
Vite a testa esagonale M10 A2
SKS 10x90 A2 6418255 20 Pezzo - Download
-
Scheda tecnica TPS 545 A2 / 6364850 , 0.21MB , pdfDichiarazione di conformità UE TPS 545 A2 / 6364850 , 0.13MB , pdfDichiarazione di conformità UK TPS 545 A2 / 6364850 , 0.09MB , pdfREACH Dichiarazione di conformità TPS 545 A2 / 6364850 , 0.12MB , pdfRoHS Dichiarazione di conformità TPS 545 A2 / 6364850 , 0.12MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
