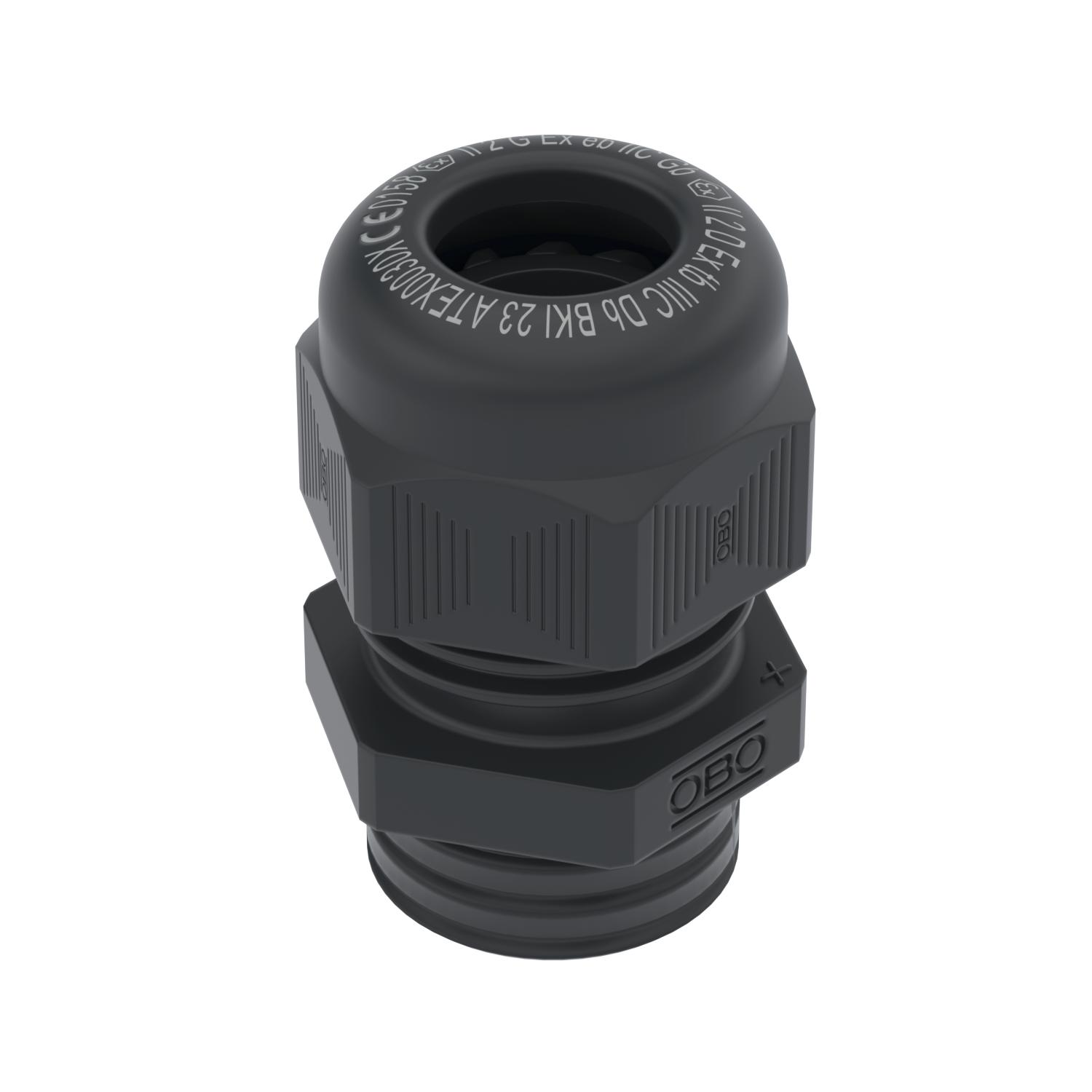

Pressacavo, zona EX, filettatura metrica, nero
N. art. 2050323 | EAN 4012195594734
- Descrizione prodotto
-
Descrizione prodottoPressacavo con attestato di certificazione CE per apparecchi e sistemi di protezione il destinati ad essere utilizzati in atmosfera potenzialmente esplosiva. Direttiva 94/9/CE
Numero attestato di certificazione CE: PTB 99 ATEX 3112X e ... 3113X.
Con filettatura metrica secondo IEC 423.
Modello di pressacavo robusto con dado esagonale cieco a forte tenuta, oltre a scarico di trazione e protezione antitorsione per esigenze di tenuta elevata.
Anello di tenuta in gomma cloroprene/nitrile,
alette di tenuta pressofuse, così da non richiedere alcun anello di tenuta per raccordo filettato, testato secondo VDE
Grado di protezione IP 68 a 5 bar.
-
- Dati tecnici
-
Dati tecnici

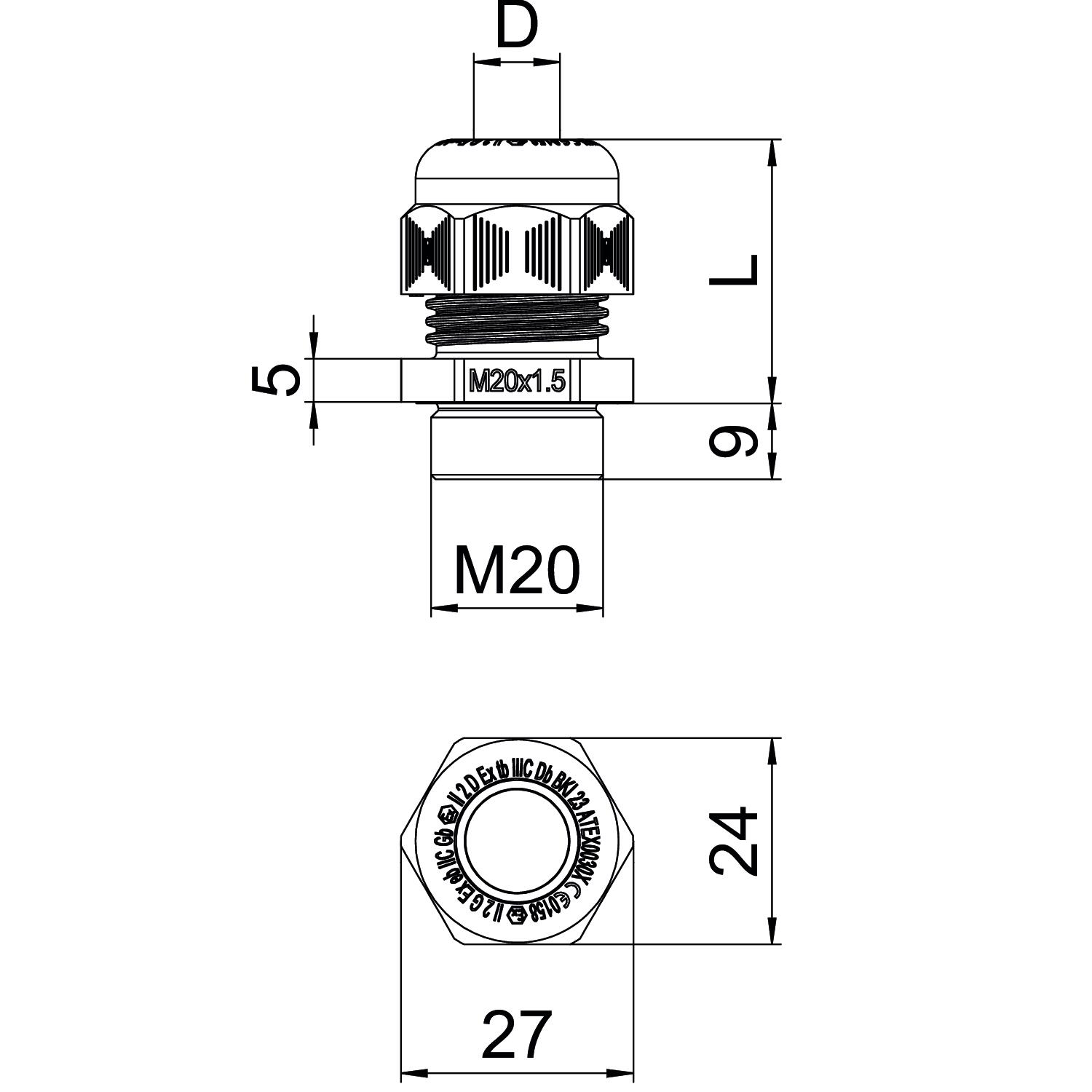

antiesplosione sì Apertura chiave 24 Area di tenuta D max 12 mm Area di tenuta D min. 7 mm Collegamento a vite divisibile no Colore nero Con controdado no Dimensione e 27 mm Dimensione M20 Dimensione chiave 27 mm Dimensione G M20 mm Dimensione L max. 30 mm Dimensione L min. 23 mm Dimensione L1 9 mm Dimensione L2 5 mm Dimensione L3 18 mm Dimensioni nominali filettatura 20 Filettatura M20 x 1,5 Grado di protezione IP68 Guarnizione multiforo no Lunghezza filettatura 9 mm Materiale Poliammide Momento torcente instabile 4 Nm Passo filettatura 1,5 mm per zone con gas esplosivi 1, 2 per zone con polveri esplosive 21, 22 Per zone esplosive yes Possibilità di scarico di trazione no Pressacavo per cavo piatto no Priva di alogeni sì Protezione antiriflesso no Range di temperatura di esercizio max 40 °C Range di temperatura di esercizio min. -10 °C Resistente agli urti no Rinforzato con fibre di vetro no Tipo di guarnizione Anello di tenuta Tipo filettatura metrica Versione dritto - Tutti i tipi
-
Tutti i tipi
