Pressacavo separabile, inserto di tenuta, multiplo, grigio chiaro
N. art. 2024930 | EAN 4012196536887
- Descrizione prodotto
-
Descrizione prodottoIl pressacavo separabile V-TEC TB.., come tutti i pressacavi V-TEC, garantisce un'impermeabilizzazione affidabile dei cavi. L'installazione delle linee funzionali o dei cavi preconfezionati, ad esempio, grazie alla separabilità del pressacavi è facile e rapida.
Il V-TEC TB è utilizzabile anche in caso di refrofitting di un'installazione esistente, nonché come "pressacavi di riparazione". In quest'ultimo caso può essere installato senza bisogno di smontare i cavi premontati né di interrompere il funzionamento.
Il kit di avvitamento è composto da un supporto intermedio, da un dado cieco e dalla guarnizione. Anche il controdado diviso fa ovviamente parte della fornitura.
Altri inserti a tenuta multipla su richiesta.
-
- Dati tecnici
-
Misure

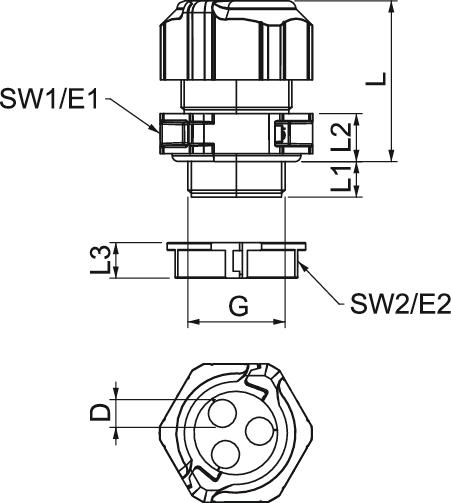

Altezza 50 mm antiesplosione no Apertura di chiave 1 35 mm Apertura di chiave 2 31 mm Collegamento a vite divisibile sì Colore grigio chiaro Con controdado sì Dimensione M25 Dimensione chiave 35 mm Dimensione D 6 mm Dimensione E1 (mm) 39 mm Dimensione E2 34,5 mm Dimensione G M25x1,5 mm Dimensione L 41 mm Dimensione L max. 40 mm Dimensione L min. 31,5 mm Dimensione L1 11 mm Dimensione L2 10 mm Dimensione L3 9 mm Dimensioni nominali filettatura 25 Filettatura M25 x 1,5 Grado di protezione IP67 Guarnizione multiforo sì Larghezza 38,5 mm Lunghezza 35 mm Lunghezza filettatura 11 mm Materiale Policarbonato Momento torcente instabile 4 Nm Numero forature 4 Passo filettatura 1,5 mm per zone con gas esplosivi senza per zone con polveri esplosive senza Per zone esplosive senza Possibilità di scarico di trazione no Pressacavo per cavo piatto no Priva di alogeni sì Protezione antiriflesso no Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -20 °C Resistente agli urti sì Rinforzato con fibre di vetro no tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C Tipo di guarnizione Anello di tenuta Tipo filettatura metrica Versione dritto - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica V-TEC TB25 4x6 / 2024930 , 0.29MB , pdfREACH Dichiarazione di conformità V-TEC TB25 4x6 / 2024930 , 0.12MB , pdfRoHS Dichiarazione di conformità V-TEC TB25 4x6 / 2024930 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio V-TEC TB , 1.34MB , pdf
