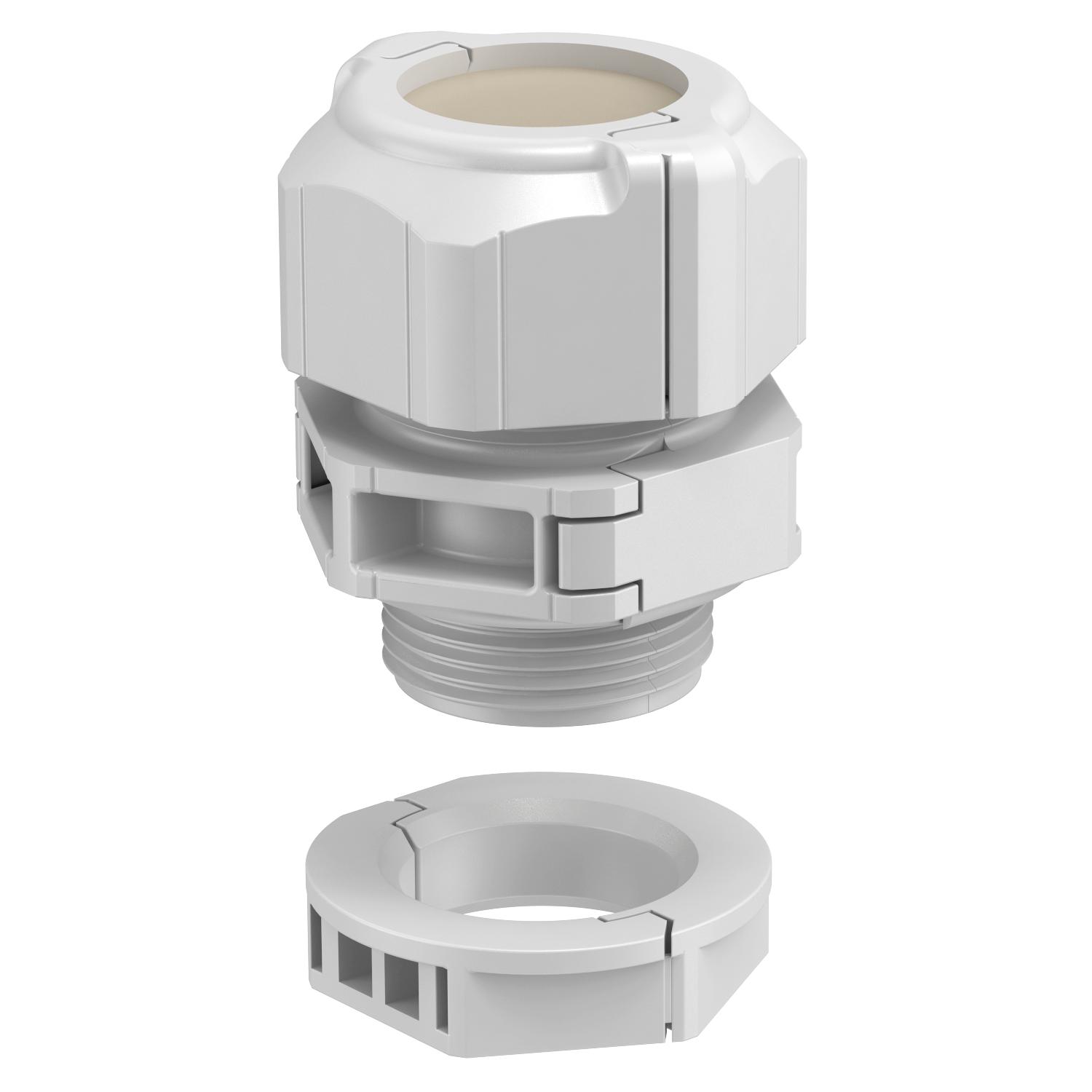

Pressacavo separabile, inserto di tenuta chiuso, grigio chiaro
N. art. 2024910 | EAN 4012196334506
- Descrizione prodotto
-
Descrizione prodottoIl pressacavo separabile V-TEC TB.., come tutti i pressacavi V-TEC, garantisce un'impermeabilizzazione affidabile dei cavi. L'installazione delle linee funzionali o dei cavi preconfezionati, ad esempio, grazie alla separabilità del pressacavi è facile e rapida.
Il V-TEC TB è utilizzabile anche in caso di refrofitting di un'installazione esistente, nonché come "pressacavi di riparazione". In quest'ultimo caso può essere installato senza bisogno di smontare i cavi premontati né di interrompere il funzionamento.
Il kit di avvitamento è composto da un supporto intermedio, da un dado cieco e dalla guarnizione. Anche il controdado diviso fa ovviamente parte della fornitura.
-
- Dati tecnici
-
Misure
Altezza 50 mm antiesplosione no Apertura chiave 35 Apertura di chiave 1 35 mm Apertura di chiave 2 31 mm Collegamento a vite divisibile sì Colore grigio chiaro Con controdado sì Dimensione e 39 mm Dimensione M25 Dimensione D 21 mm Dimensione E1 (mm) 38,5 mm Dimensione E2 33,8 mm Dimensione G M25x1,5 mm Dimensione L 41 mm Dimensione L max. 40 mm Dimensione L min. 31,5 mm Dimensione L1 11 mm Dimensione L2 10 mm Dimensione L3 9 mm Dimensioni nominali filettatura 25 Filettatura M25 x 1,5 Grado di protezione IP67 Guarnizione multiforo no Larghezza 38,5 mm Lunghezza 35 mm Lunghezza filettatura 11 mm Materiale Policarbonato Momento torcente instabile 4 Nm Passo filettatura 1,5 mm per zone con gas esplosivi senza per zone con polveri esplosive senza Per zone esplosive senza Possibilità di scarico di trazione no Pressacavo per cavo piatto no Priva di alogeni sì Protezione antiriflesso no Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -20 °C Resistente agli urti sì Rinforzato con fibre di vetro no tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C Tipo di guarnizione Anello di tenuta Tipo filettatura metrica Versione dritto - Tutti i tipi
- Download
-
Scheda tecnica V-TEC TB25 / 2024910 , 0.27MB , pdfDichiarazione di conformità UE V-TEC TB25 / 2024910 , 0.05MB , pdfREACH Dichiarazione di conformità V-TEC TB25 / 2024910 , 0.12MB , pdfRoHS Dichiarazione di conformità V-TEC TB25 / 2024910 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio V-TEC TB , 1.34MB , pdf
