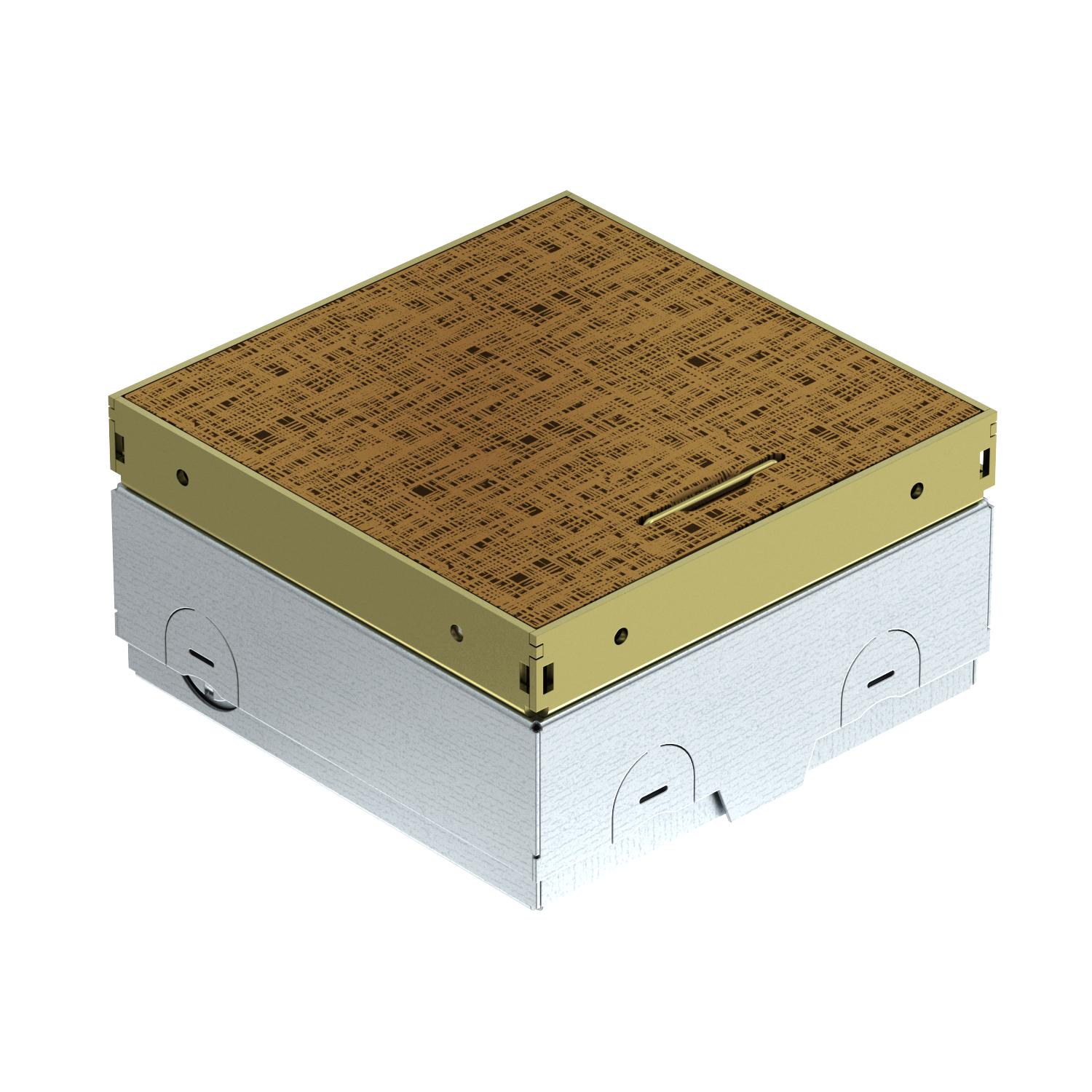

Pozzetto UDHOME-ONE, senza scanalatura a pavimento, equipaggiabile liberamente, ottone
N. art. 7368226 | EAN 4012197382391
- Descrizione prodotto
-
Descrizione prodottoPozzetto quadrato per l'installazione in pavimenti in massetto trattati a secco in ambienti interni. Alloggiamento da incasso con aperture preforate per tubi (M20/M25). Elemento superiore regolabile sul bordo superiore del rivestimento grazie a 4 supporti di livellamento. La profondità minima di installazione è di 75 mm, l'area di livellamento di + 30 mm. Telaio e coperchio visibili nel rivestimento pavimento in ottone. Coperchio in acciaio inox spazzolato. La capacità di carico di 15 kN è garantita solo nello stato non utilizzato. Custodia vuota per un apparecchio d'installazione Modul 45® e una presa dati. In condizioni di consegna, chiusa con un pannello cieco.
-
- Dati tecnici
-
Dati tecnici

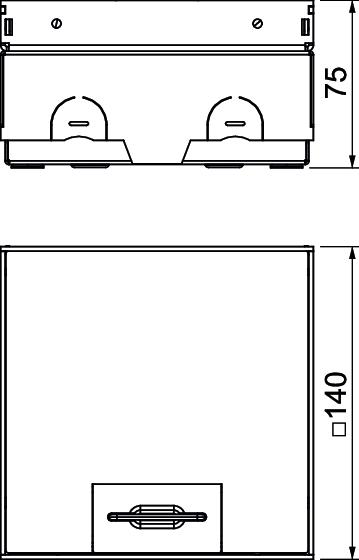

Adatto per condotti sotto battuto no Adatto per condotti sotto battuto coperti dal massetto no Adatto per condotti sotto pavimento chiusi a filo battuto no Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Adatto per trattamento con lavaggio bagnato no Altezza 75 mm Altezza pavimento max 105 mm Altezza pavimento min. 75 mm Campo di impiego con coperchio aperto 6.101.1 trattamento a secco del pavimento Campo di impiego con coperchio chiuso 6.101.1 trattamento a secco del pavimento Carico verticale, grande superficie fino a 15.000 N Carico verticale, piccola superficie fino a 3.000 N Con scanalatura rivestimento no Dimensione 140x140x75 equipaggiamento Alloggiamento vuoto Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK10 Larghezza 140 mm Lunghezza 140 mm Meccanismo di apertura Staffa per maniglia Numero degli apparecchi installabili 2 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi no Possibilità di incasso della guarnizione no Telaio di protezione rivestimento no Trattamento del pavimento asciutto Versione quadrato Versione per carichi pesanti no Versione uscita cavo Uscita cavi orientabile - Tutti i tipi
- Download
-
Scheda tecnica UDHOME-ONE GM D3 / 7368226 , 0.20MB , pdfDichiarazione di conformità UE UDHOME-ONE GM D3 / 7368226 , 0.11MB , pdf
