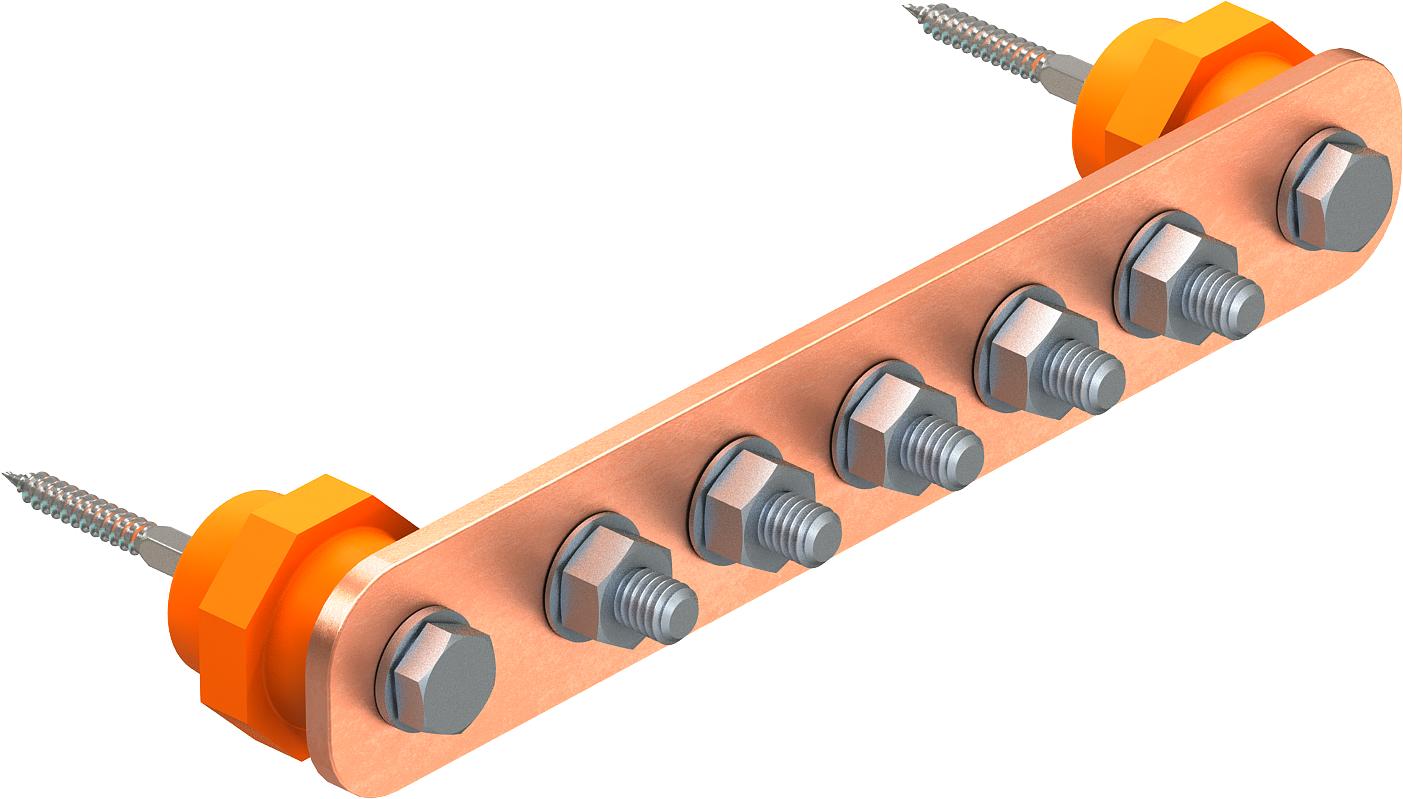

Piastra equipotenziale BigBar, rame

N. art. 5015842 | EAN 4012195002260

N. art. / Tipo

Lunghezza

Larghezza	40 mm

Altezza

Numero delle connessioni

Descrizione prodotto

Descrizione prodotto

Piastra di equipotenzializzazione principale per l'equipotenzializzazione secondo DIN VDE 0100-410/-540 e l'equipotenzializzazione con parafulmine secondo DIN VDE 0185-305 (IEC/EN/CEI EN 62305-3)

• Isolatori
• Semplice e rapido montaggio dei cavi di collegamento tramite viti di chiusura M10
• Completo di tasselli e viti per il montaggio a parete
• Con rondella DIN 137 per la sicurezza di avvitamento contro l'autoallentamento (ad es. necessario nei settori industriale e a rischio d'esplosione)

Dati tecnici

Misure

Altezza	5 mm
Capacità di portata della corrente da fulmine	H/100 kA
Dimensione	10xM10
Forma costruttiva	Struttura fissa
Isolatore	sì
Larghezza	40 mm
Lunghezza	408,5 mm

Materiale	rame
Materiale del morsetto	rame
Materiale della rotaia di contatto	rame
Numero collegamento tondo totale	10
Numero delle connessioni	10
Versione	solo morsetto

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Numero delle connessioni	N. art.	Quantità	Conf.
1802 5 CU	246 mm	40 mm	5 mm	5	5015830	Pezzo	1 Pezzo
1802 6 CU	278,5 mm	40 mm	5 mm	6	5015832	Pezzo	1 Pezzo
1802 8 CU	343,5 mm	40 mm	5 mm	8	5015836	Pezzo	1 Pezzo
1802 10 CU	408,5 mm	40 mm	5 mm	10	5015842	Pezzo	1 Pezzo
1802 12 CU	473,5 mm	40 mm	5 mm	12	5015844	Pezzo	1 Pezzo
1802 14 CU	538,5 mm	40 mm	5 mm	14	5015847	Pezzo	1 Pezzo
1802 20 CU	733,5 mm	40 mm	5 mm	20	5015849	Pezzo	1 Pezzo
1802 DC 5+1 CU	505 mm	40 mm	85 mm	6	5015870	Pezzo	1 Pezzo
1802 DC 5+5 CU	605 mm	40 mm	85 mm	10	5015874	Pezzo	1 Pezzo
