Piastra di protezione FT 200

morepic-1

morepic-2

Piastra di protezione FT

N. art. 6220436 | EAN 4012196163397

N. art. / Tipo

Larghezza

Descrizione prodotto

Descrizione prodotto

Piastra per il montaggio sul piolo con cavi di derivazione verticale.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Dimensione	B200mm
Mantenimento funzionale	sì
Materiale	Acciaio

Spessore lamiera	1,5 mm
Super- ficie	zincato a caldo per immersione
Versione a grande portata	no

Misure

Altezza	45 mm
Dimensione B	200 mm

Larghezza	200 mm

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	N. art.	Quantità	Conf.
LAB 20 FT	200 mm	6220436	Pezzo	1 Pezzo
LAB 30 FT	300 mm	6220444	Pezzo	1 Pezzo
LAB 40 FT	400 mm	6220452	Pezzo	1 Pezzo
LAB 50 FT	500 mm	6220460	Pezzo	1 Pezzo
LAB 60 FT	600 mm	6220479	Pezzo	1 Pezzo

Download

Scheda tecnica LAB 20 FT / 6220436 , 0.16MB , pdf

Manuale Protezione antincendio nell'elettrotecnica - una guida per l'installazione in edifici sicura contro gli incendi , 2.10MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Opuscolo Sistema di passerelle a scaletta saldate , 2.10MB , pdf

Opuscolo Zwischendeckeninstallationen , 2.70MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità LAB 20 FT / 6220436 , 0.16MB , pdf

Dichiarazione di conformità UK LAB 20 FT / 6220436 , 0.09MB , pdf

Download

Istruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdf

Istruzioni di montaggio Weitspannkabelleitern , 11.33MB , pdf

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

Grafico prodotto LAB 20 FT / 6220436, 50.52 kB, jpg

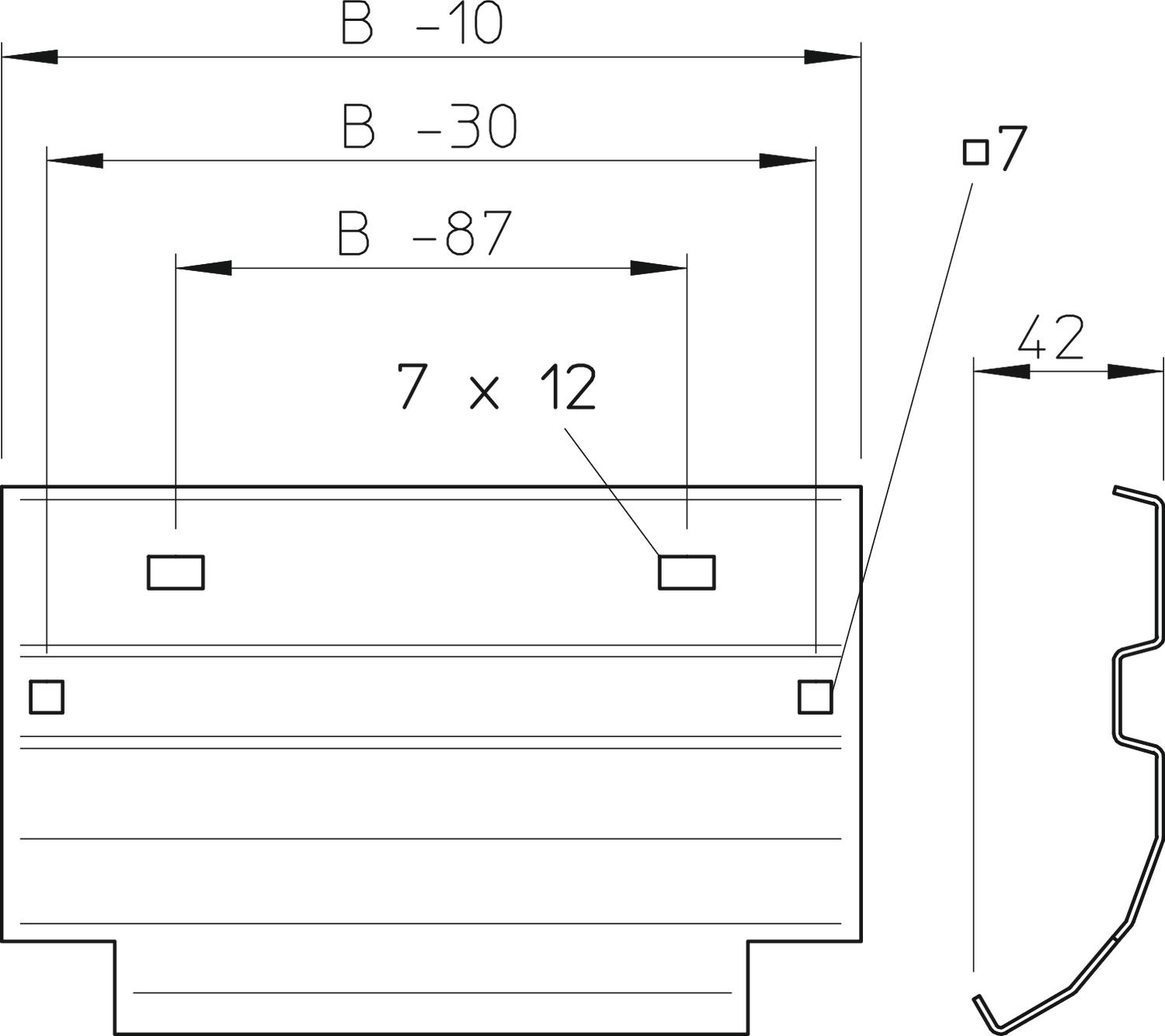

Disegno quotato LAB 20 FT / 6220436, 70.02 kB, jpg

LAB 20 FT / 6220436

6220436_KSTP1.stp, 114.43 kB
