Piastra di collegamento, altezza 28 mm 75 | 28 | 48 | 190 |

morepic-1

morepic-2

Piastra di collegamento, altezza 28 mm

N. art. 7400988 | EAN 4012197349837

N. art. / Tipo

Larghezza	75 mm

Altezza canale min.	28 mm

Altezza del canale max.

Larghezza canale min.

Descrizione prodotto

Descrizione prodotto

Morsetto per canali per il montaggio conduttivo dei canali di installazione sotto pavimento sotto battuto.

Dati tecnici

Dati tecnici

Adatto per giunto di dilatazione	sì
Altezza canale min.	28 mm
Altezza del canale max.	48 mm
Con equipotenzializzazione	sì
Dimensione	263x75x28,2
Dimensione a	190 mm
Larghezza	75 mm
Larghezza canale min.	190 mm

Lunghezza	263 mm
Materiale	Acciaio
Parte superiore smontabile	sì
Piastra a pavimento	sì
Possibilità di incasso della guarnizione	no
Super- ficie	zincato in continuo
Versione	Linguetta

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Altezza canale min.	Altezza del canale max.	Larghezza canale min.	N. art.	Quantità	Conf.
VL 190-2	75 mm	28 mm	48 mm	190 mm	7400988	Pezzo	1 Pezzo
VL 250-2	75 mm	28 mm	58 mm	250 mm	7400992	Pezzo	1 Pezzo
VL 350-2	75 mm	28 mm	58 mm	350 mm	7400996	Pezzo	1 Pezzo

Download

Scheda tecnica VL 190-2 / 7400988 , 0.19MB , pdf

Dichiarazione di conformità UE VL 190-2 / 7400988 , 0.11MB , pdf

Dichiarazione di prestazione VL 190-2 / 7400988 , 0.34MB , pdf

Download

Guida alla scelta Scelta rapida sistema di canali sotto battuto con scatola da incasso nella dimensione di sistema 350-3 , 0.38MB , pdf

Guida alla scelta Scelta rapida sistema di canali sotto battuto con scatola da incasso nella dimensione di sistema 250-3 , 0.33MB , pdf

Istruzioni di montaggio EÜK screed-covered duct system generation 3 , 76.05MB , pdf

Download

Istruzioni di montaggio Sistema di canali sottopavimento EÜK , 10.26MB , pdf

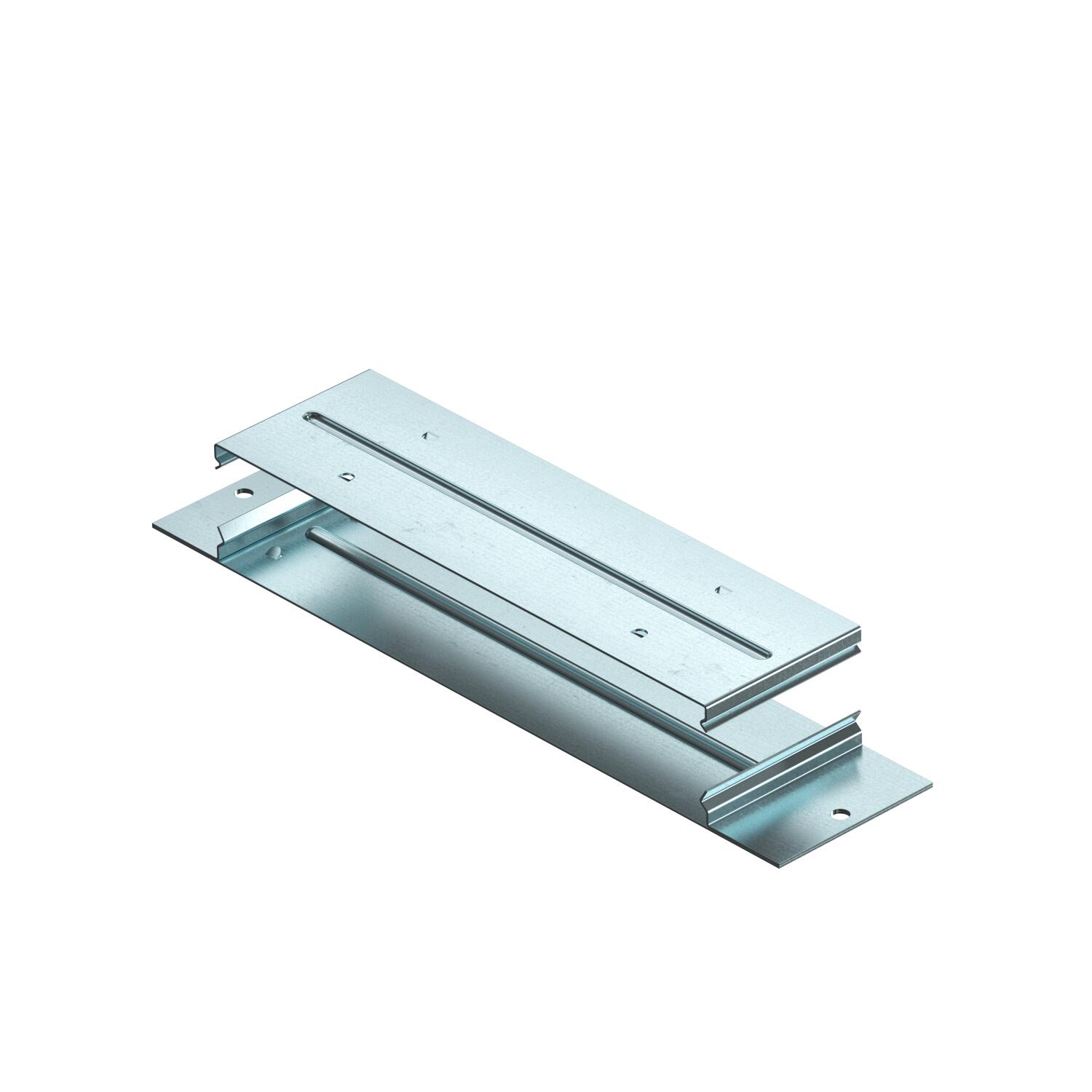

Grafico prodotto VL 190-2 / 7400988, 71.34 kB, jpg

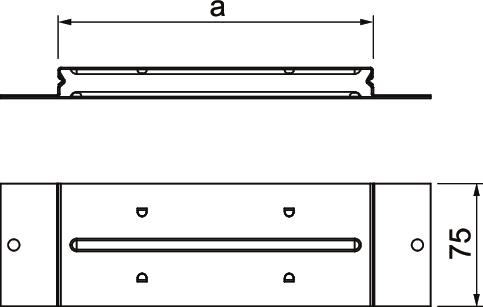

Disegno quotato VL 190-2 / 7400988, 13.26 kB, jpg

VL 190-2 / 7400988
