Passerella SLCS 110, 3 m C30 FT
N. art. 6207318 | EAN 4012196431939
- Descrizione prodotto
-

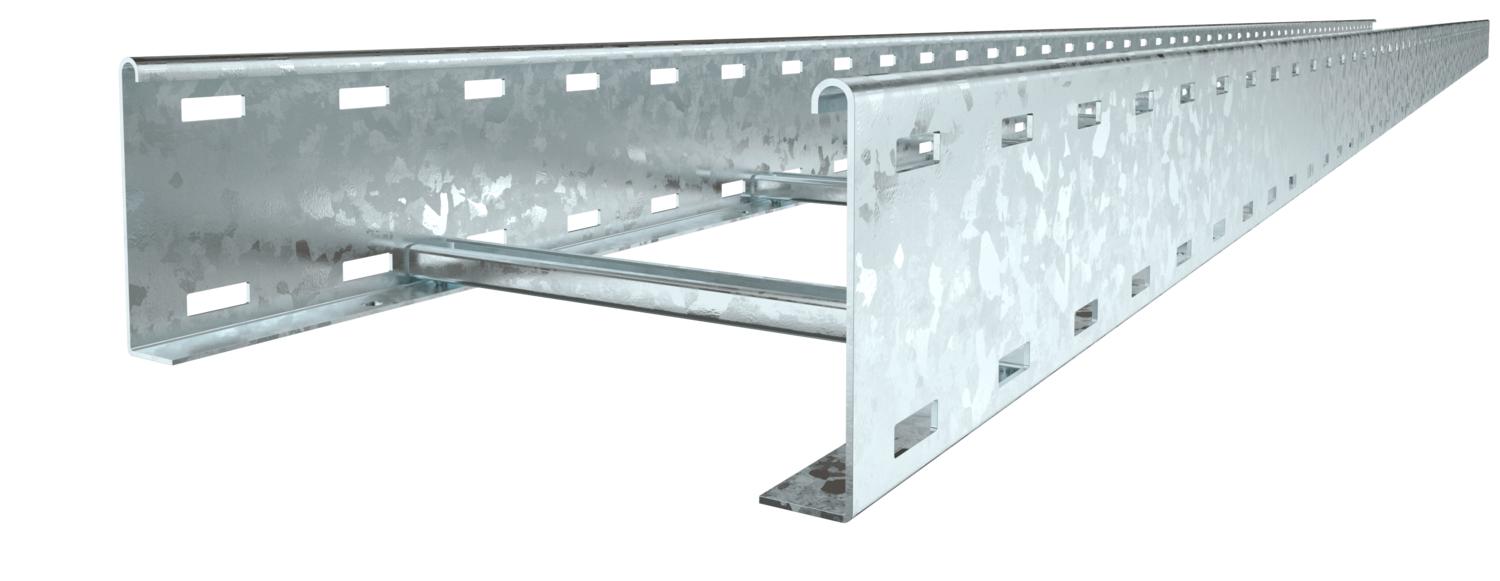

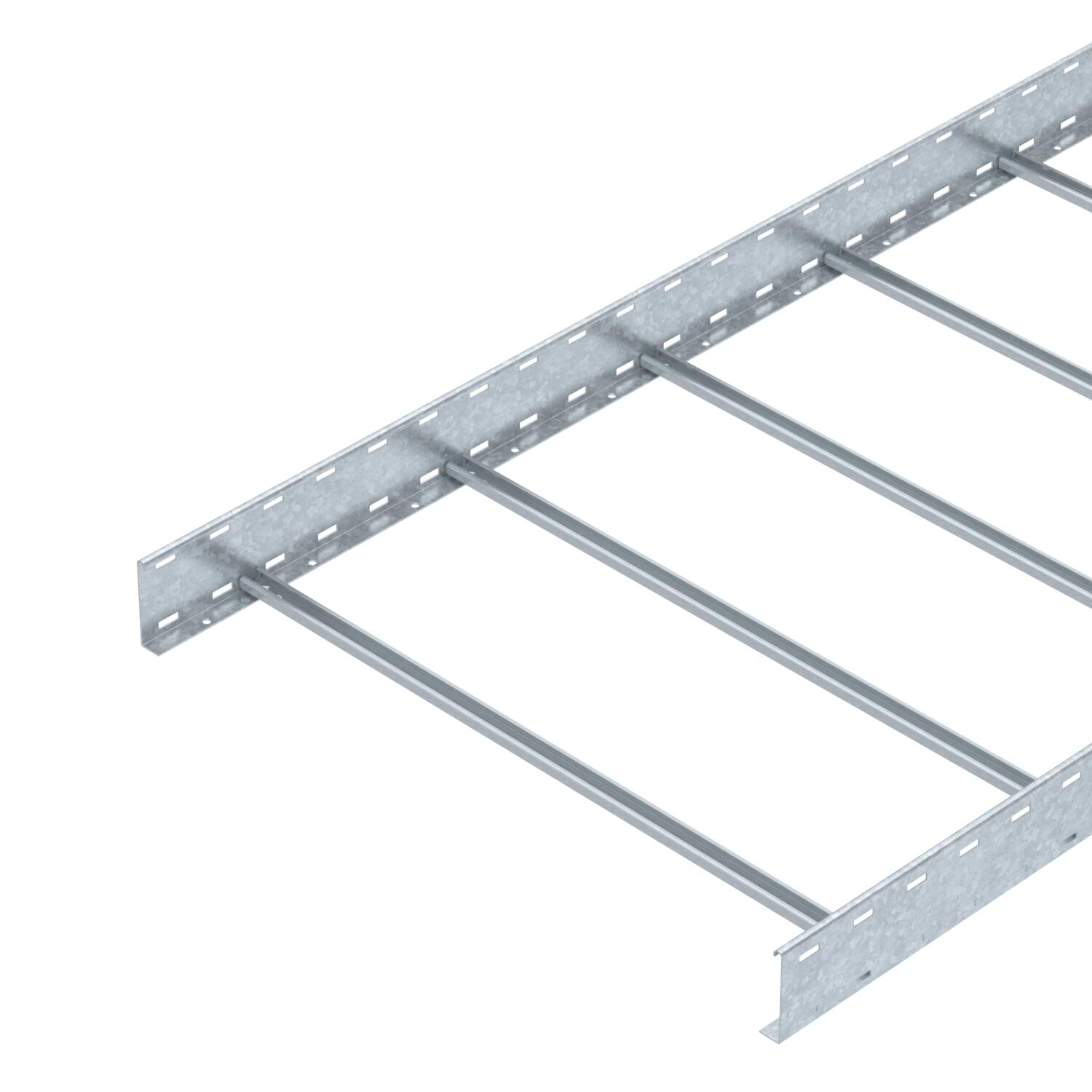

Descrizione prodottoPasserella a traversini con bordo di altezza pari a 110 mm saldata, con pioli del profilato a C30 con scanalatura verso l'alto. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
-
- Dati tecnici
-
Dati tecnici

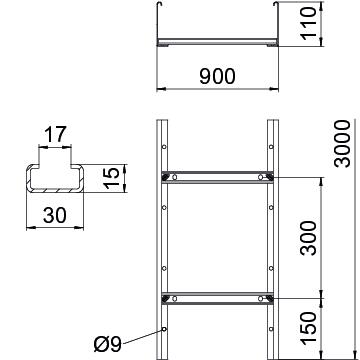

Acciaio inossidabile, decapato no Altezza 110 mm Colore zinco Dimensione 110x900x3000 Dimensione B 900 mm Dimensioni fessura piolo 17,00 Distanza tra gli appoggi 2,0 m 3,5 kN/m Distanza tra gli appoggi 3,0 m 1,9 kN/m Distanza tra gli appoggi 4,0 m 1 kN/m Distanza tra gli appoggi 5,0 m 0,8 kN/m Distanza tra gli appoggi 6,0 m 0,25 kN/m Distanza tra i pioli 300 mm Fissaggio del piolo saldato Foratura laterale sì Impronta CO₂ (GWP) dalla culla al cancello 16,4203 kg CO₂e / 1 Metro Larghezza 900 mm Lunghezza 3000 mm Mantenimento funzionale no Materiale Acciaio Sezione utile 81000 mm² Sezione utile 810 cm² Spessore longherone 2 mm Super- ficie zincato a caldo per immersione Versione a grande portata no Versione dei pioli Profilo non forato Versione del longherone laterale profilo piatto Dati tecnici
Diagramma di carico passerella tipo SLCS 110
-
Carico canalina-conduttore ammesso in kN/m senza peso operatore
-
Distanza tra gli appoggi in m
-
Inflessione trave in mm con kN/mm ammessi
-
Schema di carico nella procedura di prova
-
Curva di carico con larghezza canalina/conduttore in mm
-
Curva di inflessione trave secondo la distanza tra gli appoggi
-
- Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica SLCS 1190 3 FT / 6207318 , 0.25MB , pdfDichiarazione di conformità UE SLCS 1190 3 FT / 6207318 , 0.13MB , pdfDichiarazione ambientale di prodotto (EPD) SLCS 1190 3 FT / 6207318 , 1.48MB , pdfDichiarazione di conformità UK SLCS 1190 3 FT / 6207318 , 0.09MB , pdfREACH Dichiarazione di conformità SLCS 1190 3 FT / 6207318 , 0.27MB , pdfRoHS Dichiarazione di conformità SLCS 1190 3 FT / 6207318 , 0.28MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
