Passerella SLCS 110, 3 m C30 FT 3000 | 200 | 2 | no

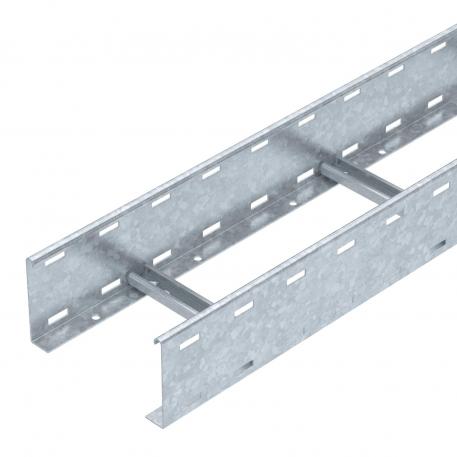

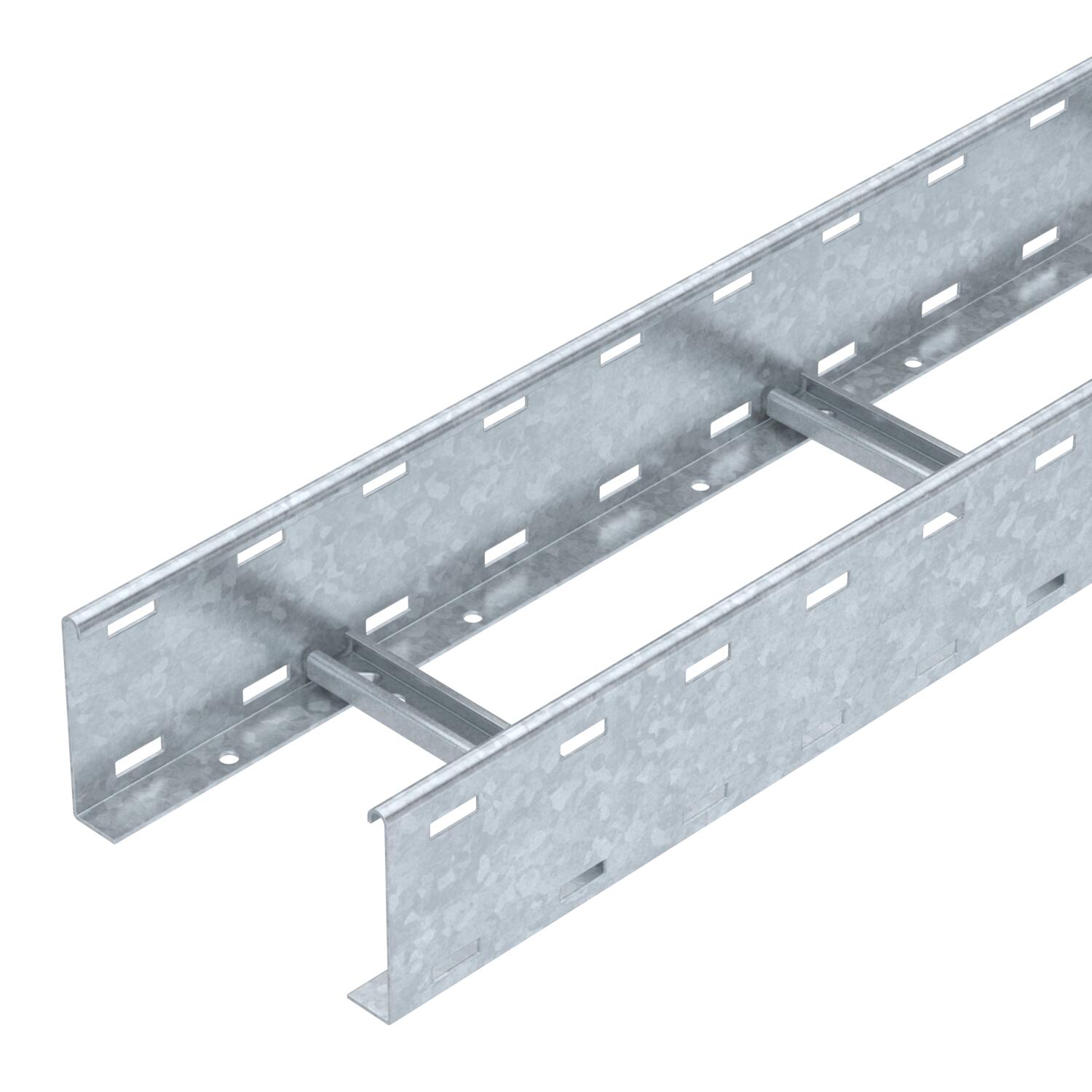

Passerella SLCS 110, 3 m C30 FT

N. art. 6207302 | EAN 4012196431854

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella a traversini con bordo di altezza pari a 110 mm saldata, con pioli del profilato a C30 con scanalatura verso l'alto. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinc
Dimensione	110x200x3000
Dimensione B	200 mm
Dimensioni fessura piolo	17,00
Distanza tra gli appoggi 2,0 m	4 kN/m
Distanza tra gli appoggi 2,5 m	3 kN/m
Distanza tra gli appoggi 3,0 m	2,3 kN/m
Distanza tra gli appoggi 3,5 m	1,6 kN/m
Distanza tra gli appoggi 4,0 m	1 kN/m
Distanza tra gli appoggi 4,5 m	0,83 kN/m
Distanza tra gli appoggi 5,0 m	0,7 kN/m
Distanza tra gli appoggi 6,0 m	0,25 kN/m
Distanza tra i pioli	300 mm

Fissaggio del piolo	saldato
Foratura laterale	sì
Impronta CO₂ (GWP) dalla culla al cancello	11,496 kg CO₂e / 1 Metro
Larghezza	200 mm
Lunghezza	3000 mm
Lunghezza	3000 ft
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	18000 mm²
Sezione utile	180 cm²
Spessore longherone	2 mm
Super- ficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo non forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo SLCS 110

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	no	6207302	m	3 m

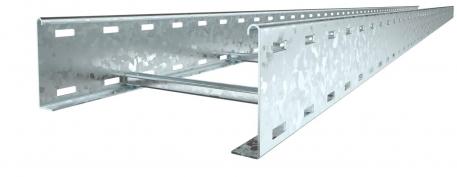

SLCS 1130 3 FT	3000 mm	300 mm	2 mm	no	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	no	6207306	m	3 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	no	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	no	6207312	m	3 m
SLCS 1190 3 FT	3000 mm	900 mm	2 mm	no	6207318	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FT	LVG 110 FT	6216548	Pezzo	10 Pezzo
Curva 90° 110 FT	LB 90 1120 R3 FT	6225142	Pezzo	1 Pezzo
Connettore multifunzionale FT	LMFV 1120 FT	6225770	Pezzo	1 Pezzo
Coperchio con bussola girevole FT	DRL 100 FT	6051340	m	3 m
Separatore 85 DD	TSG 85 DD	6062331	m	3 m
Piastra di protezione FT	LAB 20 FT	6220436	Pezzo	1 Pezzo
