Passerella SKSU 60 chiusa FT 3000 | 200 | 1,5 | no | Acciaio | zincato a caldo per immersione

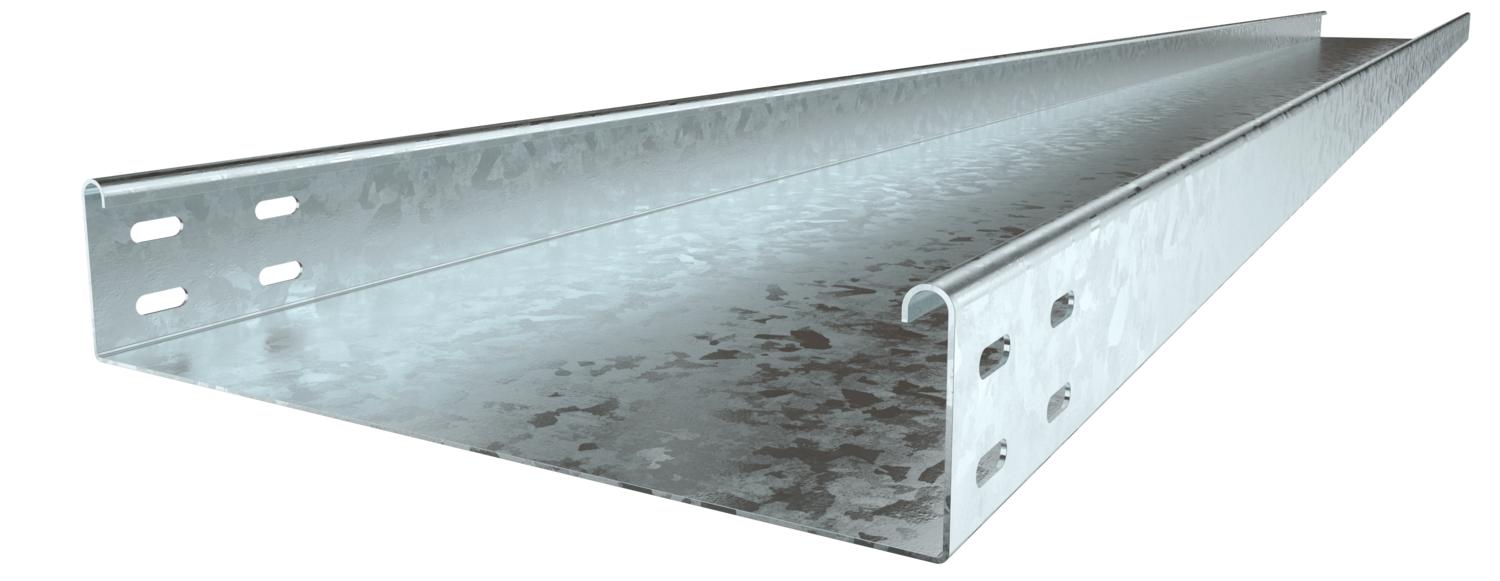

Passerella SKSU 60 chiusa FT

N. art. 6064353 | EAN 4012196050888

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

SKSU 60 = Sistema di passerelle portacavi pesante, non forato, con bordo di altezza pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	2 in
Altezza	60 mm
Colore	zinco
Con parte superiore	no
Dimensione	60x200x3000
Dimensione B	200 mm
Distanza tra gli appoggi 1,5 m	2,6 kN/m
Distanza tra gli appoggi 2,0 m	1,9 kN/m
Distanza tra gli appoggi 2,5 m	1,1 kN/m
Distanza tra gli appoggi 3,0 m	0,55 kN/m
Foratura laterale	no
Foratura NATO	no
Foro di montaggio nel pavimento	no
Impronta CO₂ (GWP) dalla culla al cancello	9,172 kg CO₂e / 1 Metro

Larghezza	8 in
Larghezza	200 mm
Lunghezza	3000 mm
Lunghezza	10 ft
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	118 cm²
Sezione utile	11800 mm²
Spessore lamiera	1,5 mm
Spessore lamiera	0,06 in
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Diagramma di carico passerella portacavi tipo SKSU 60

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
SKSU 610 FT	3000 mm	100 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064307	m	3 m
SKSU 620 FT	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064353	m	3 m
SKSU 630 FT	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064409	m	3 m
SKSU 640 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064435	m	3 m
SKSU 650 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064515	m	3 m
SKSU 660 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064523	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FT	RLVK 60 FT	6067603	Pezzo	10 Pezzo
Giunto di base DD	SSLB 200 DD	7070314	Pezzo	20 Pezzo
Coperchio con bussola girevole FT	DRL 200 FT	6051367	m	3 m
Curva 45° 60 FT	RB 45 620 FT	6036134	Pezzo	1 Pezzo
Curva di 90° 60 FT	RB 90 620 FT	6036594	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 FT	RB W 620 FT	6037124	Pezzo	1 Pezzo
Derivazione laterale 60 FT	RAA 620 FT	6042215	Pezzo	1 Pezzo
Raccordo a T 60 FT	RT 620 FT	6038134	Pezzo	1 Pezzo
Derivazione a croce 60 FT	RK 620 FT	7027413	Pezzo	1 Pezzo
Coperchio con bussola girevole DD	DRL 200 DD	6052709	m	3 m
Separatore 60 DD	TSG 60 DD	6062327	m	3 m
Curva 90° 60 FT	RB 90 620 FT	7125220	Pezzo	1 Pezzo
