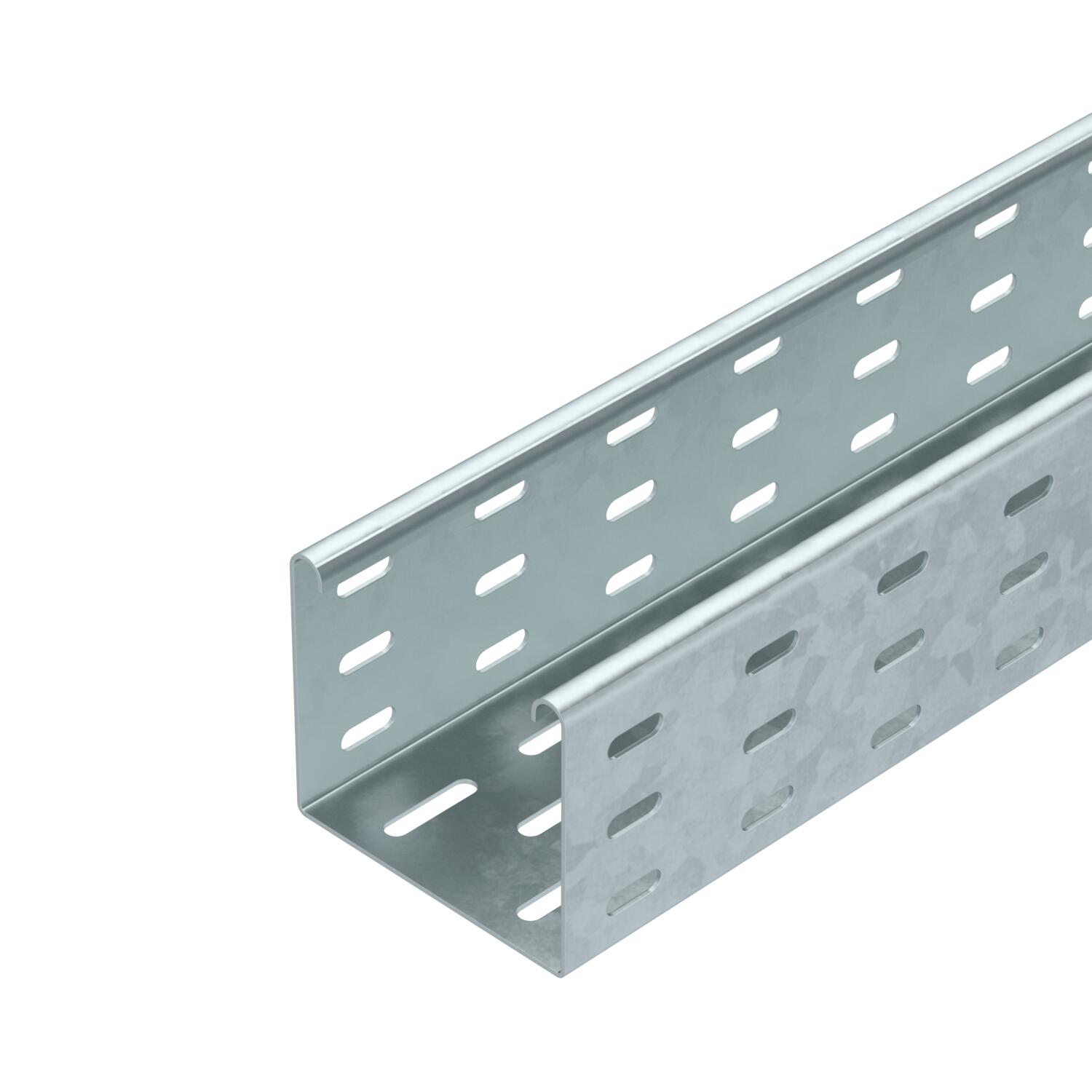

Passerella SKS 85 FT

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

SKS 85 = sistema di passerelle pesanti con bordo di altezza pari a 85 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	85 mm
Altezza	3 in
Colore	zinc
Con parte superiore	no
Dimensione	85x100x3000
Dimensione B	100 mm
Dimensioni	85 x 100
Distanza tra gli appoggi 1,5 m	2,8 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	0,75 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	7,712 kg CO₂e / 1 Metro

Larghezza	100 mm
Larghezza	4 in
Lunghezza	3000 mm
Lunghezza	10 ft
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	83 cm²
Sezione utile	8300 mm²
Spessore lamiera	0,6 in
Spessore lamiera	1,5 mm
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
SKS 810 FT	3000 mm	100 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6058620	m	3 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6058647	m	3 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6058663	m	3 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6058698	m	3 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6058728	m	3 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6058744	m	3 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Giunto longitudinale e angolare FT	RLVL 85 FT	6067816	Pezzo	10 Pezzo
Coperchio con bussola girevole FT	DRL 100 FT	6051340	m	3 m
Curva di 45° 85 FT	RB 45 810 FT	6036230	Pezzo	1 Pezzo
Curva di 90° 85 FT	RB 90 810 FT	6036712	Pezzo	1 Pezzo
Curva ad angolazione regolabile 85 FT	RB W 810 FT	6037220	Pezzo	1 Pezzo
Derivazione laterale 85 FT	RAA 810 FT	6042231	Pezzo	1 Pezzo
Raccordo a T 85 FT	RT 810 FT	6038230	Pezzo	1 Pezzo
Derivazione a croce 85 FT	RK 810 FT	7027431	Pezzo	1 Pezzo
Coperchio con bussola girevole DD	DRL 100 DD	6052703	m	3 m
Separatore 85 DD	TSG 85 DD	6062331	m	3 m
Curva 90° 85 FT	RB 90 810 FT	7126127	Pezzo	1 Pezzo
