Passerella SKS 60 FS

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

SKS 60 = sistema di passerelle pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Accessori di fornitura	Giunto longitudinale RLVL 60
Acciaio inossidabile, decapato	no
Altezza	60 mm
Altezza	2 in
Colore	zinc
Con parte superiore	no

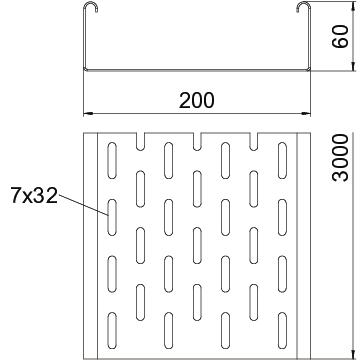

Dimensione	60x200x3000
Dimensione B	200 mm
Dimensioni	60 x 200
Distanza tra gli appoggi 1,5 m	2,65 kN/m
Distanza tra gli appoggi 2,0 m	1,8 kN/m
Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	9,559 kg CO₂e / 1 Metro
Larghezza	8 in

Larghezza	200 mm
Lunghezza	3000 mm
Lunghezza	10 ft
Mantenimento funzionale	sì
Maß W	200 mm
Materiale	Acciaio
Perforazione di base	7 x 32
Protezione antincendio	Mantenimento funzionale struttura portante standard
Sezione utile	118 cm²
Sezione utile	11800 mm²
Spessore lamiera	1,5 mm
Spessore lamiera	0,06 in
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	dotato di connettore

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
SKS 610 FS	3000 mm	100 mm	1,5 mm	sì	Acciaio	zincato in continuo	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	sì	Acciaio	zincato in continuo	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato in continuo	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato in continuo	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato in continuo	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato in continuo	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato in continuo	6056601	m	3 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FS	RLVK 60 FS	6067093	Pezzo	10 Pezzo
Set connettori lineari FS	RV 620 FS	6068170	Pezzo	10 Pezzo
Giunto di base FS	SSLB 200 FS	7070213	Pezzo	20 Pezzo
Curva 45° 60 FS	RB 45 620 FS	6036104	Pezzo	1 Pezzo
Curva 90° 60 FS	RB 90 620 FS	6036564	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 FS	RB W 620 FS	6037104	Pezzo	1 Pezzo
Derivazione laterale 60 FS	RAA 620 FS	6042115	Pezzo	1 Pezzo
Raccordo a T 60 FS	RT 620 FS	6038104	Pezzo	1 Pezzo
Derivazione a croce 60 FS	RK 620 FS	7027313	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 200 FS	6052207	m	3 m
Separatore 60 FS	TSG 60 FS	6062068	m	3 m
Curva 90° 60 FS	RB 90 620 FS	6043224	Pezzo	1 Pezzo
