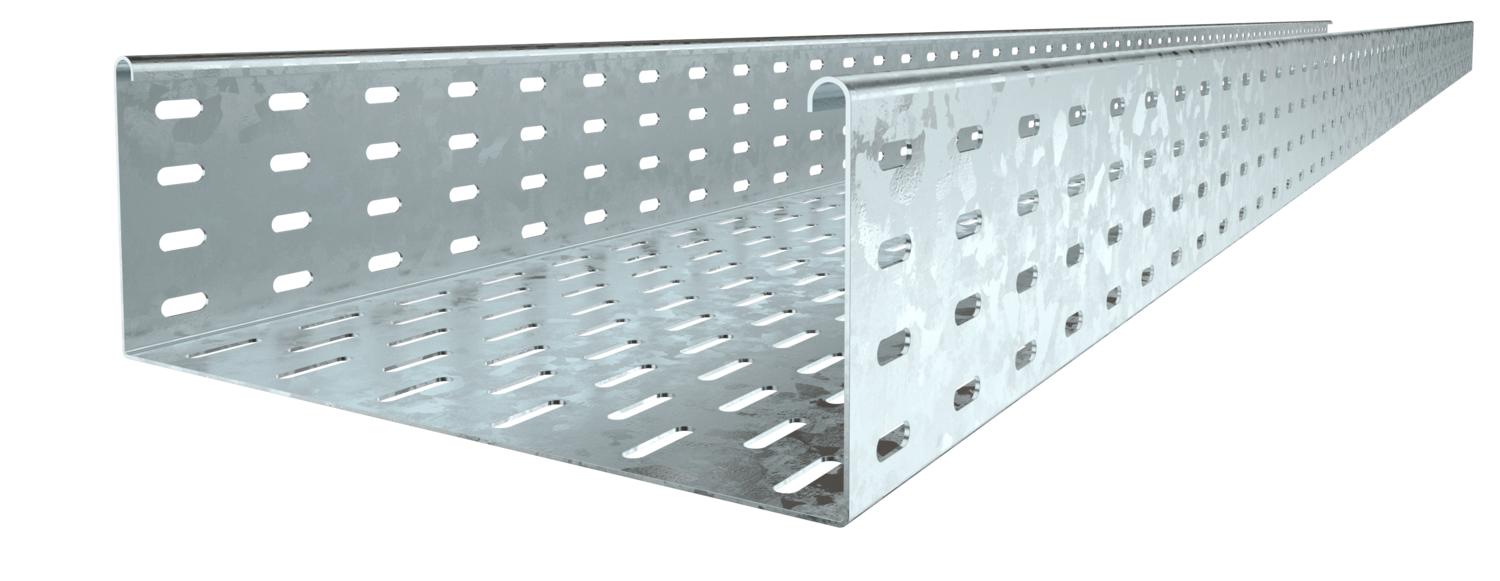

Passerella SKS 110 FT

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

SKS 110 = sistema di passerelle pesanti con bordo di altezza pari a 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Altezza	4 in
Colore	zinco
Con parte superiore	no

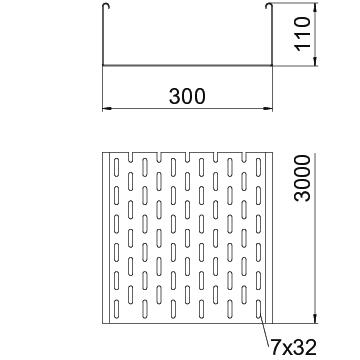

Dimensione	110x300x3000
Dimensione B	300 mm
Dimensioni	110 x 300
Distanza tra gli appoggi 1,5 m	3 kN/m
Distanza tra gli appoggi 2,0 m	2,4 kN/m
Distanza tra gli appoggi 2,5 m	1,76 kN/m
Distanza tra gli appoggi 3,0 m	1,2 kN/m
Distanza tra gli appoggi 3,5 m	0,84 kN/m
Distanza tra gli appoggi 4,0 m	0,8 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì

Impronta CO₂ (GWP) dalla culla al cancello	14,179 kg CO₂e / 1 Metro
Larghezza	12 in
Larghezza	300 mm
Lunghezza	3000 mm
Lunghezza	10 ft
Mantenimento funzionale	no
Maß W	300 mm
Materiale	Acciaio
Sezione utile	32800 mm²
Sezione utile	328 cm²
Spessore lamiera	1,5 mm
Spessore lamiera	0,06 in
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
SKS 110 FT	3000 mm	100 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6061605	m	3 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6061621	m	3 m
SKS 130 FT	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6061656	m	3 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6061672	m	3 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6061702	m	3 m
SKS 155 FT	3000 mm	550 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6061729	m	3 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Giunto longitudinale e angolare 110 FT	RLVL 110 FT	6067913	Pezzo	10 Pezzo
Giunto di base DD	SSLB 300 DD	7070318	Pezzo	20 Pezzo
Coperchio con bussola girevole FT	DRL 300 FT	6051383	m	3 m
Curva di 45° 110 FT	RB 45 130 FT	6036334	Pezzo	1 Pezzo
Curva di 90° 110 FT	RB 90 130 FT	6036836	Pezzo	1 Pezzo
Curva ad angolazione regolabile 110 FT	RB W 130 FT	6037326	Pezzo	1 Pezzo
Derivazione laterale 110 FT	RAA 130 FT	6042257	Pezzo	1 Pezzo
Raccordo a T 110 FT	RT 130 FT	6038326	Pezzo	1 Pezzo
Derivazione a croce 110 FT	RK 130 FT	7027455	Pezzo	1 Pezzo
Coperchio con bussola girevole DD	DRL 300 DD	6052712	m	3 m
Separatore 110 DD	TSG 110 DD	6062335	m	3 m
Curva 45° 110 FT	RB 45 130 FT	7068328	Pezzo	1 Pezzo
