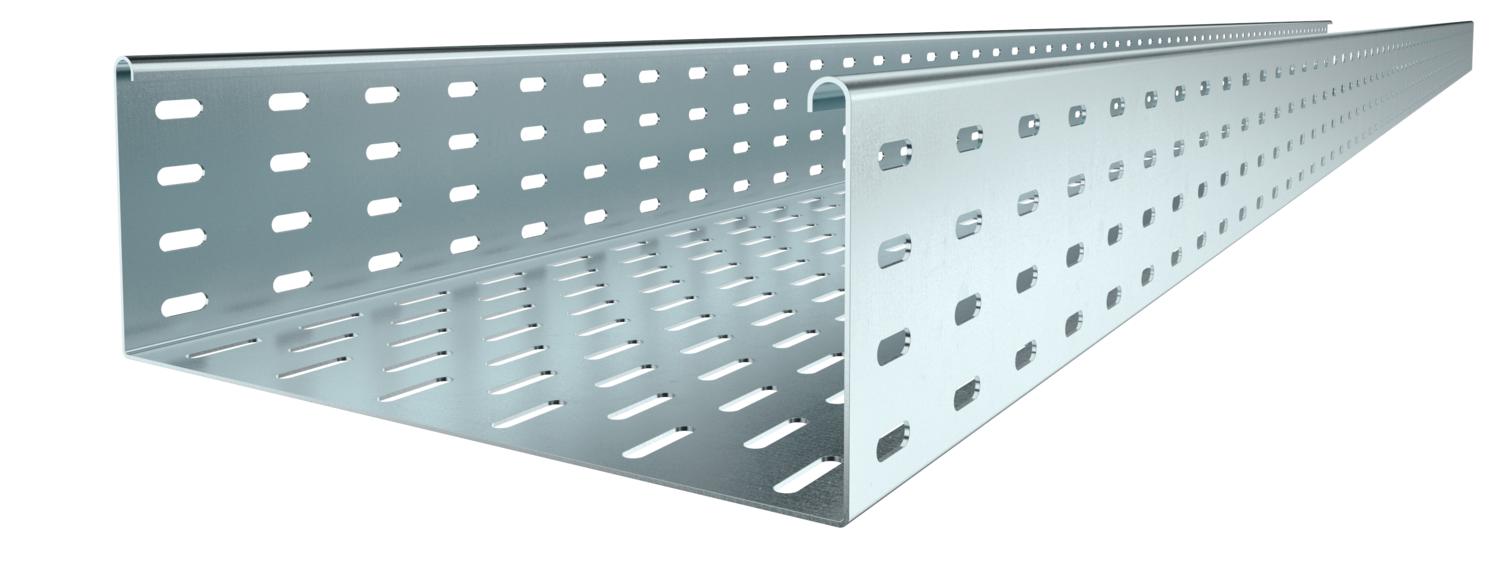

Passerella SKS 110 FS

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

SKS 110 = sistema di passerelle pesanti con bordo di altezza pari a 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Accessori di fornitura	Giunto longitudinale RLVL 110
Acciaio inossidabile, decapato	no
Altezza	110 mm
Altezza	4 in
Colore	zinc
Con parte superiore	no
Dimensione	110x300x3000
Dimensione B	300 mm
Dimensioni	110 x 300
Distanza tra gli appoggi 1,5 m	3 kN/m
Distanza tra gli appoggi 2,0 m	2,4 kN/m
Distanza tra gli appoggi 2,5 m	1,76 kN/m
Distanza tra gli appoggi 3,0 m	1,2 kN/m
Distanza tra gli appoggi 3,5 m	0,84 kN/m
Distanza tra gli appoggi 4,0 m	0,8 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì

Impronta CO₂ (GWP) dalla culla al cancello	15,393 kg CO₂e / 1 Metro
Larghezza	12 in
Larghezza	300 mm
Lunghezza	10 ft
Lunghezza	3000 mm
Mantenimento funzionale	no
Maß W	300 mm
Materiale	Acciaio
Sezione utile	328 cm²
Sezione utile	32800 mm²
Spessore lamiera	1,5 mm
Spessore lamiera	0,06 in
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	dotato di connettore

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
SKS 110 FS	3000 mm	100 mm	1,5 mm	no	Acciaio	zincato in continuo	6061109	m	3 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato in continuo	6061206	m	3 m
SKS 130 FS	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato in continuo	6061303	m	3 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato in continuo	6061400	m	3 m
SKS 150 FS	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato in continuo	6061508	m	3 m
SKS 155 FS	3000 mm	550 mm	1,5 mm	no	Acciaio	zincato in continuo	6061559	m	3 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Giunto longitudinale e angolare 110 FS	RLVL 110 FS	6067131	Pezzo	10 Pezzo
Giunto di base FS	SSLB 300 FS	7070217	Pezzo	20 Pezzo
Curva di 45° 110 FS	RB 45 130 FS	6036304	Pezzo	1 Pezzo
Curva di 90° 110 FS	RB 90 130 FS	6036806	Pezzo	1 Pezzo
Curva ad angolazione regolabile 110 FS	RB W 130 FS	6037306	Pezzo	1 Pezzo
Derivazione laterale 110 FS	RAA 130 FS	6042157	Pezzo	1 Pezzo
Raccordo a T 110 FS	RT 130 FS	6038306	Pezzo	1 Pezzo
Derivazione a croce 110 FS	RK 130 FS	7027355	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 300 FS	6052304	m	3 m
Separatore 110 FS	TSG 110 FS	6062122	m	3 m
Curva 90° 110 FS	RB 90 130 FS	7001932	Pezzo	1 Pezzo
