Passerella RKS-Magic® 60 A2 3050 | 100 | 60 | 0,75 | sì | acciaio legato | Acciaio, INOX 1.4301 | non trattato, ulteriore trattamento

Passerella RKS-Magic® 60 A2

N. art. 6047613 | EAN 4012195706083

N. art. / Tipo

Lunghezza	3050 mm

Larghezza

Altezza	60 mm

Spessore lamiera

Mantenimento funzionale

Colore	acciaio legato

Materiale	Acciaio, INOX 1.4301

Super- ficie	non trattato, ulteriore trattamento

Descrizione prodotto

Descrizione prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

La perforazione per la sospensione dell'asta filettata diretta ha un diametro di 11 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	acciaio legato
Con parte superiore	no
Dimensione	60x100x3050
Dimensione B	100 mm
Dimensione y	50 mm
Distanza tra gli appoggi 1,0 m	1,2 kN/m
Distanza tra gli appoggi 1,5 m	0,9 kN/m
Distanza tra gli appoggi 2,0 m	0,6 kN/m
Distanza tra gli appoggi 2,5 m	0,4 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	7,634 kg CO₂e / 1 Metro
Larghezza	100 mm

Lunghezza	3050 mm
Lunghezza utile	3000 mm
Mantenimento funzionale	sì
Materiale	Acciaio, INOX 1.4301
Perforazione di base	1
Protezione antincendio	Mantenimento funzionale struttura portante specifica per cavi
Schermatura magnetica con coperchio	50 dB
Schermatura magnetica senza coperchio	20 dB
Sezione utile	58 cm²
Sezione utile	5800 mm²
Spessore lamiera	0,75 mm
Super- ficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Schema di sollecitazione passerella portacavi tipo RKSM 60

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Super- ficie	N. art.	Quantità	Conf.
RKSM 610 A2	3050 mm	100 mm	60 mm	0,75 mm	sì	acciaio legato	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6047613	m	3 m
RKSM 620 A2	3050 mm	200 mm	60 mm	0,75 mm	sì	acciaio legato	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6047640	m	3 m
RKSM 630 A2	3050 mm	300 mm	60 mm	0,75 mm	sì	acciaio legato	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6047656	m	3 m
RKSM 640 A2	3050 mm	400 mm	60 mm	0,9 mm	no	acciaio legato	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6047691	m	3 m
RKSM 650 A2	3050 mm	500 mm	60 mm	0,9 mm	no	acciaio legato	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6047721	m	3 m
RKSM 660 A2	3050 mm	600 mm	60 mm	0,9 mm	no	acciaio legato	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6047737	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Set connettori lineari Magic A2	KTSMV 610 A2	6068958	Pezzo	1 Pezzo
Curva di 90° 60 A2	RB 90 610 A2	6036620	Pezzo	1 Pezzo

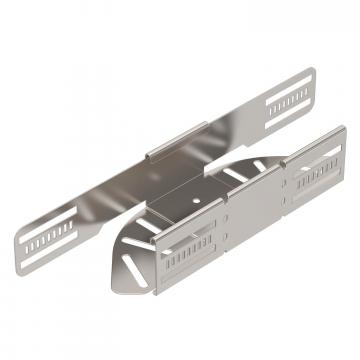

Curva ad angolazione regolabile 60 A2	RB W 610 A2	6037150	Pezzo	1 Pezzo
Derivazione laterale 60 A2	RAA 610 A2	6042311	Pezzo	1 Pezzo
Raccordo a T 60 A2	RT 610 A2	6038160	Pezzo	1 Pezzo
Derivazione a croce 60/100 A2	RK 610 A2	7027501	Pezzo	1 Pezzo
Separatore 60 A2	TSG 60 A2	6062084	m	3 m
