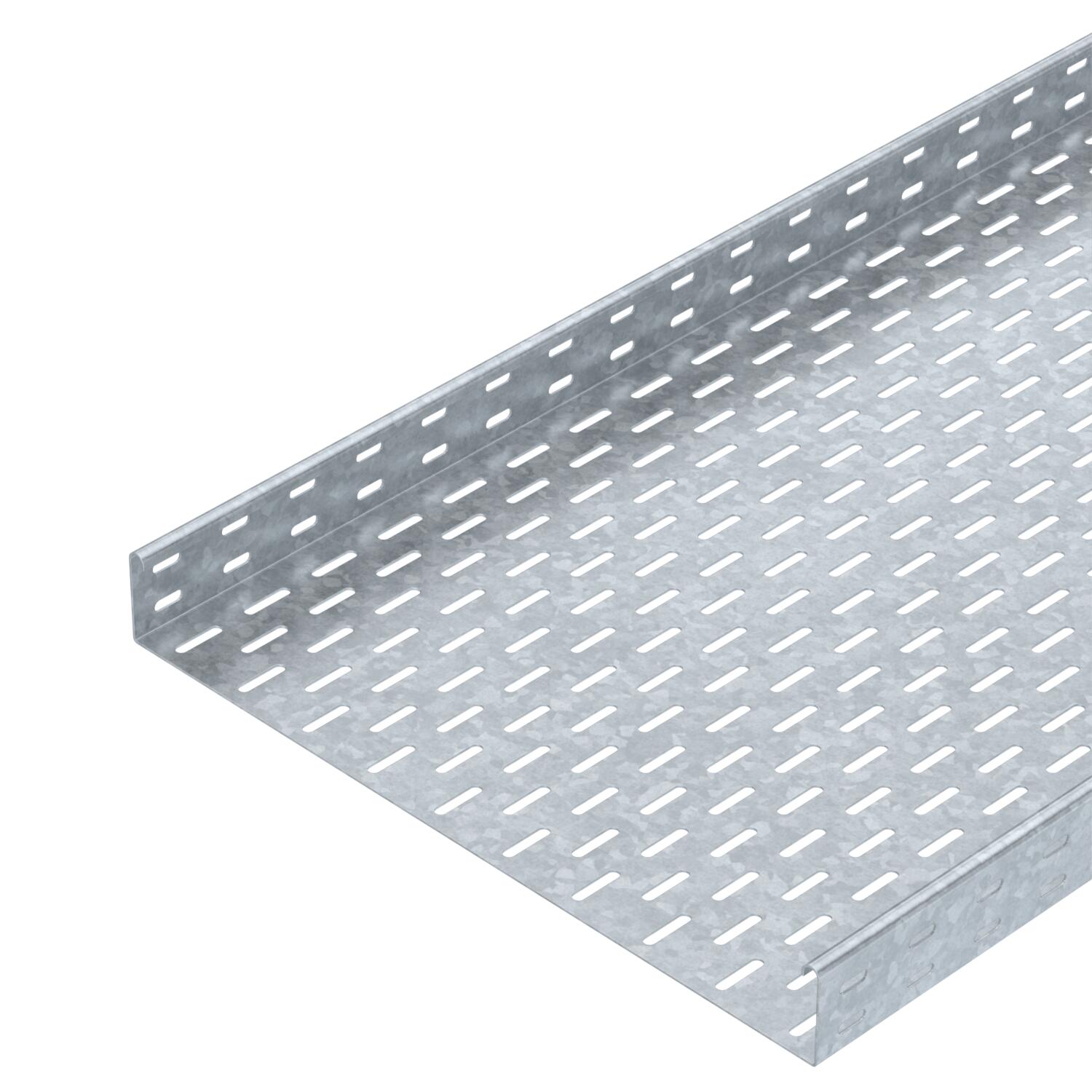

Passerella portacavi SKS 60 FT

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

SKS 60 = sistema di passerelle pesanti con bordo di altezza pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	2 in
Altezza	60 mm
Colore	zinco
Con parte superiore	no
Dimensione	60x500x3000
Dimensione B	500 mm
Dimensioni	60 x 500
Distanza tra gli appoggi 1,5 m	2,65 kN/m
Distanza tra gli appoggi 2,0 m	1,8 kN/m
Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	16,726 kg CO₂e / 1 Metro

Larghezza	500 mm
Larghezza	20 in
Lunghezza	10 ft
Lunghezza	3000 mm
Mantenimento funzionale	no
Maß W	500 mm
Materiale	Acciaio
Sezione utile	29800 mm²
Sezione utile	298 cm²
Spessore lamiera	0,06 in
Spessore lamiera	1,5 mm
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
SKS 610 FT	3000 mm	100 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6056733	m	3 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FT	RLVK 60 FT	6067603	Pezzo	10 Pezzo
Giunto di base DD	SSLB 500 DD	7070326	Pezzo	20 Pezzo
Coperchio con bussola girevole FT	DRL 500 FT	6051448	m	3 m
Curva 45° 60 FT	RB 45 650 FT	6036140	Pezzo	1 Pezzo
Curva di 90° 60 FT	RB 90 650 FT	6036600	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 FT	RB W 650 FT	6037130	Pezzo	1 Pezzo
Derivazione laterale 60 FT	RAA 650 FT	6042221	Pezzo	1 Pezzo
Raccordo a T 60 FT	RT 650 FT	6038140	Pezzo	1 Pezzo
Derivazione a croce 60 FT	RK 650 FT	7027419	Pezzo	1 Pezzo
Coperchio con bussola girevole DD	DRL 500 DD	6052718	m	3 m
Separatore 60 DD	TSG 60 DD	6062327	m	3 m
Curva 45° 60 FT	RB 45 650 FT	7066503	Pezzo	1 Pezzo
