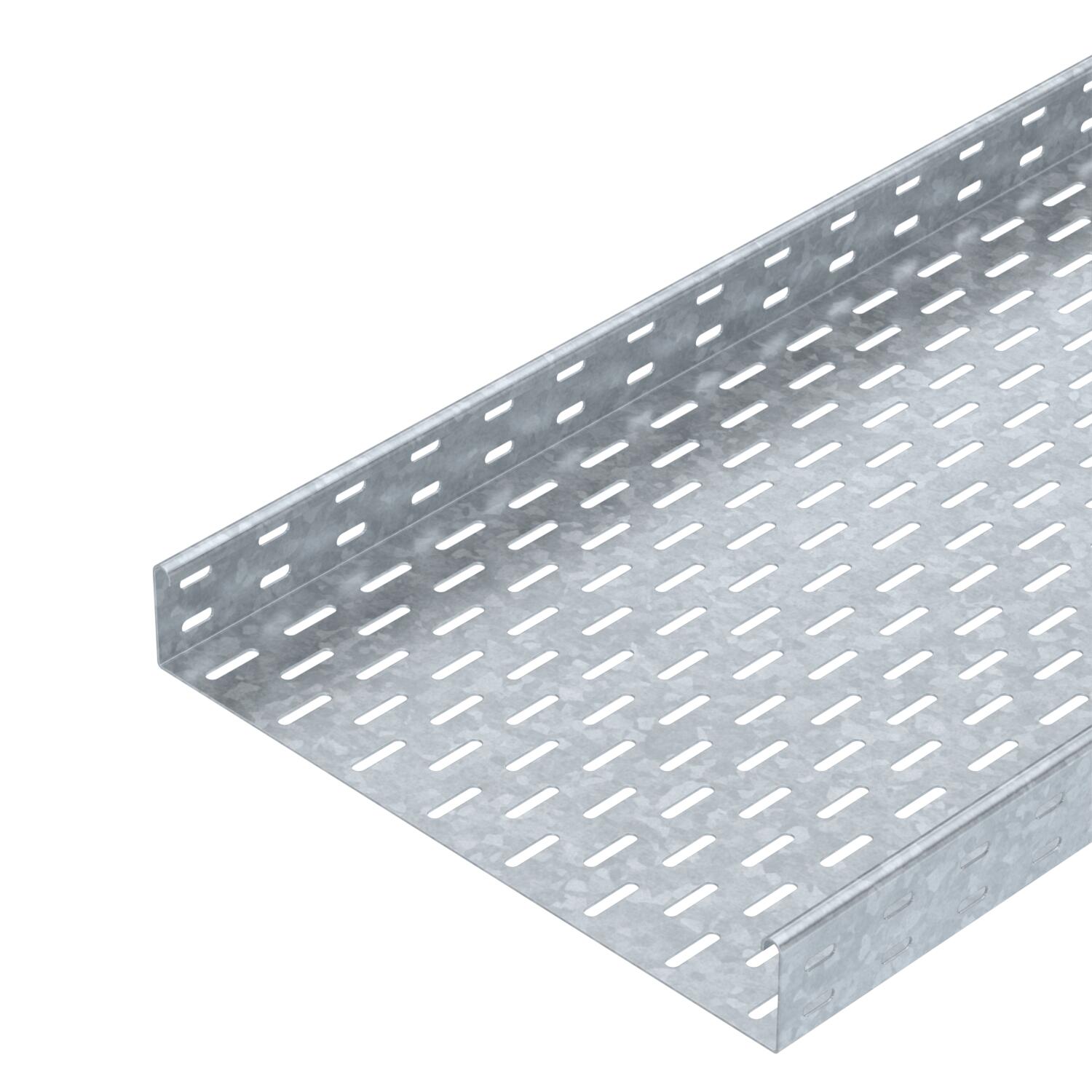

Passerella portacavi SKS 60 FT

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

SKS 60 = sistema di passerelle pesanti con bordo di altezza pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	2 in
Altezza	60 mm
Colore	zinco
Con parte superiore	no
Dimensione	60x400x3000
Dimensione B	400 mm
Dimensioni	60 x 400
Distanza tra gli appoggi 1,5 m	2,65 kN/m
Distanza tra gli appoggi 2,0 m	1,8 kN/m
Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	14,144 kg CO₂e / 1 Metro

Larghezza	16 in
Larghezza	400 mm
Lunghezza	10 ft
Lunghezza	3000 mm
Mantenimento funzionale	no
Maß W	400 mm
Materiale	Acciaio
Sezione utile	238 cm²
Sezione utile	23800 mm²
Spessore lamiera	0,06 in
Spessore lamiera	1,5 mm
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
SKS 610 FT	3000 mm	100 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6056733	m	3 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FT	RLVK 60 FT	6067603	Pezzo	10 Pezzo
Giunto di base DD	SSLB 400 DD	7070322	Pezzo	20 Pezzo
Coperchio con bussola girevole FT	DRL 400 FT	6051413	m	3 m
Curva 45° 60 FT	RB 45 640 FT	6036138	Pezzo	1 Pezzo
Curva di 90° 60 FT	RB 90 640 FT	6036598	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 FT	RB W 640 FT	6037128	Pezzo	1 Pezzo
Derivazione laterale 60 FT	RAA 640 FT	6042219	Pezzo	1 Pezzo
Raccordo a T 60 FT	RT 640 FT	6038138	Pezzo	1 Pezzo
Derivazione a croce 60 FT	RK 640 FT	7027417	Pezzo	1 Pezzo
Coperchio con bussola girevole DD	DRL 400 DD	6052715	m	3 m
Separatore 60 DD	TSG 60 DD	6062327	m	3 m
Curva 45° 60 FT	RB 45 640 FT	7066406	Pezzo	1 Pezzo
