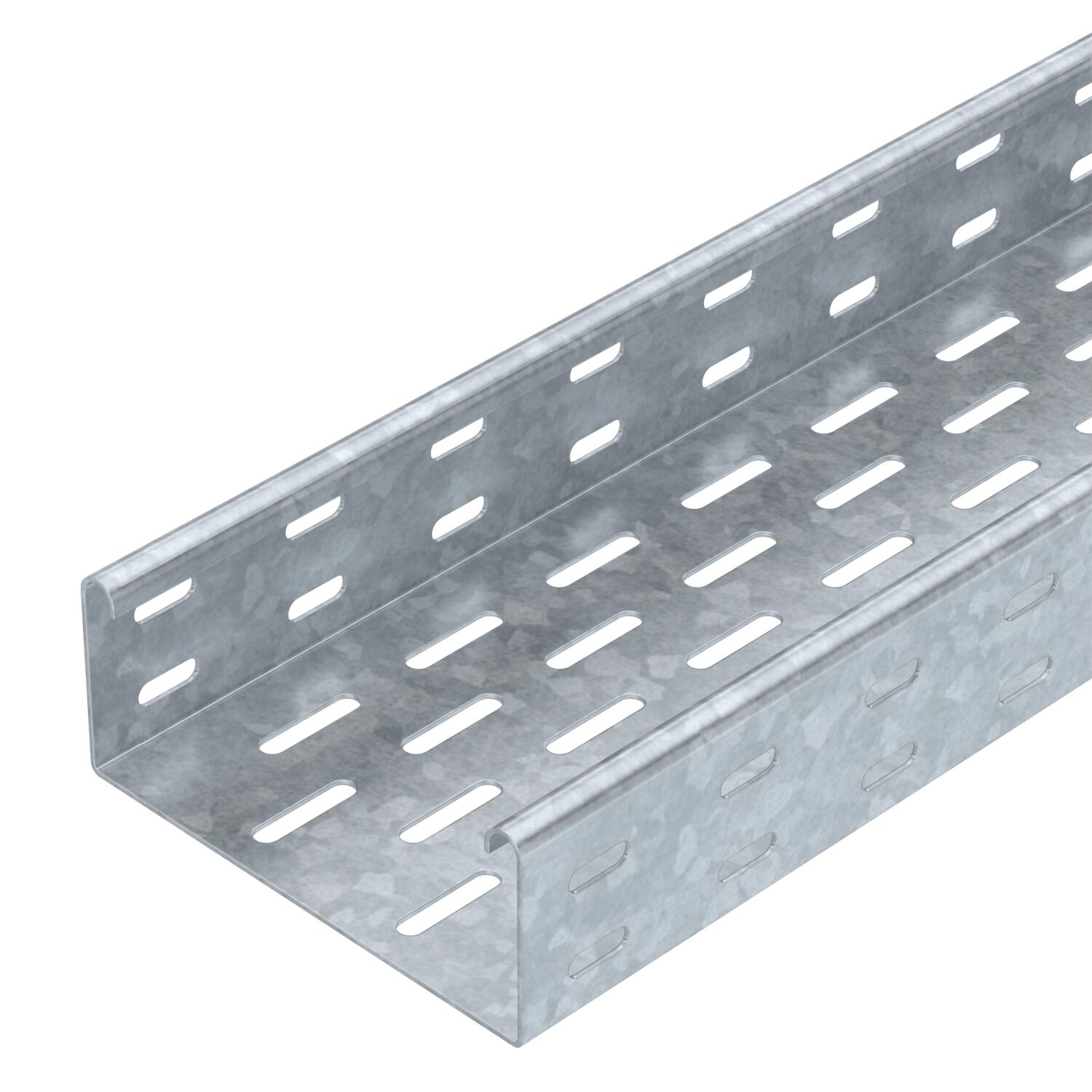

Passerella portacavi SKS 60 FT

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

SKS 60 = sistema di passerelle pesanti con bordo di altezza pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Altezza	2 in
Colore	zinco
Con parte superiore	no
Dimensione	60x150x3000
Dimensione B	150 mm
Dimensioni	60 x 150
Distanza tra gli appoggi 1,5 m	2,65 kN/m
Distanza tra gli appoggi 2,0 m	1,8 kN/m
Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	7,7 kg CO₂e / 1 Metro
Larghezza	150 mm

Larghezza	6 in
Lunghezza	10 ft
Lunghezza	3000 mm
Mantenimento funzionale	sì
Maß W	150 mm
Materiale	Acciaio
Protezione antincendio	Mantenimento funzionale struttura portante standard
Sezione utile	88 cm²
Sezione utile	8800 mm²
Spessore lamiera	0,06 in
Spessore lamiera	1,5 mm
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
SKS 610 FT	3000 mm	100 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6056733	m	3 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FT	RLVK 60 FT	6067603	Pezzo	10 Pezzo
Giunto di base DD	SSLB 150 DD	7070310	Pezzo	20 Pezzo
Coperchio con bussola girevole FT	DRL 150 FT	6051359	m	3 m
Curva 45° 60 FT	RB 45 615 FT	6036132	Pezzo	1 Pezzo
Curva di 90° 60 FT	RB 90 615 FT	6036592	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 FT	RB W 615 FT	6037122	Pezzo	1 Pezzo
Derivazione laterale 60 FT	RAA 615 FT	6042213	Pezzo	1 Pezzo
Raccordo a T 60 FT	RT 615 FT	6038132	Pezzo	1 Pezzo
Coperchio con bussola girevole DD	DRL 150 DD	6052706	m	3 m
Separatore 60 DD	TSG 60 DD	6062327	m	3 m
Curva 45° 60 FT	RB 45 615 FT	7066158	Pezzo	1 Pezzo
Curva 90° 60 FT	RB 90 615 FT	7125189	Pezzo	1 Pezzo
