Passerella per corpi illuminanti FS 3000 | 75 | 0,75 | | Acciaio | zincato in continuo

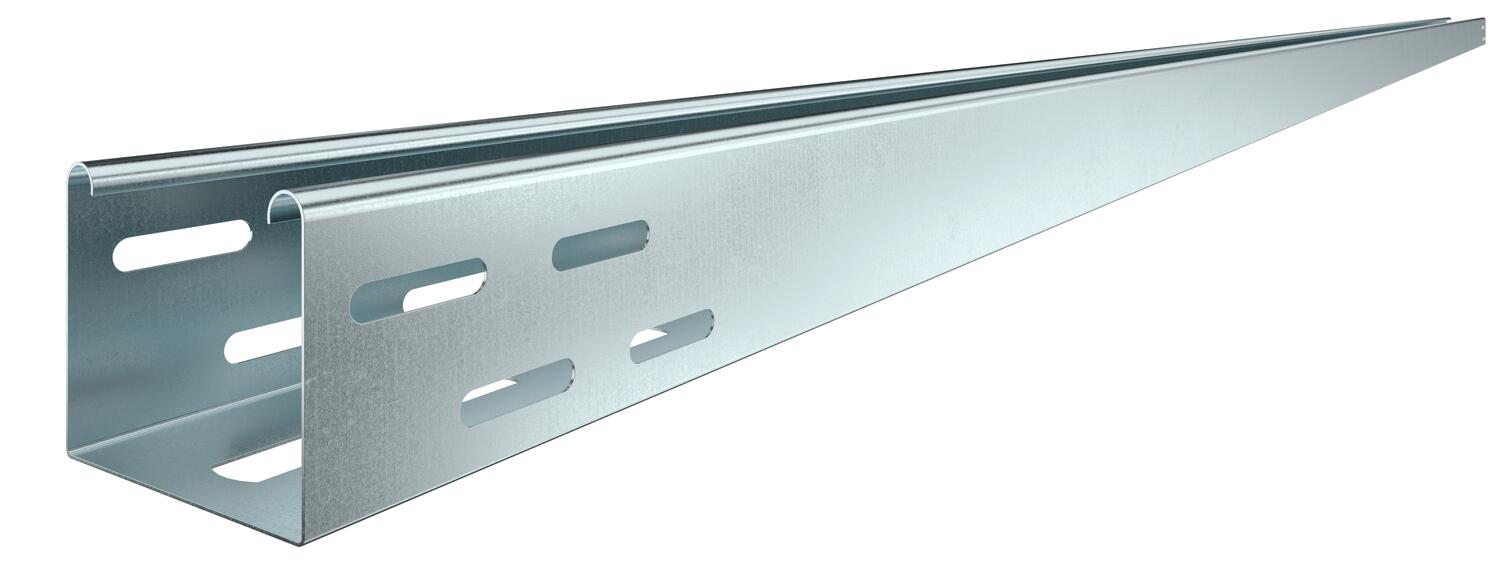

Passerella per corpi illuminanti FS

N. art. 6055810 | EAN 4012196943876

N. art. / Tipo

Lunghezza

Larghezza	75 mm

Spessore lamiera	0,75 mm

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

Passerella per corpi illuminanti, asolata, per il fissaggio di corpi illuminanti e per il passaggio di cavi.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinc
Dimensione	60x75x3000
Distanza tra gli appoggi 1,5 m	0,8 kN/m
Distanza tra gli appoggi 2,0 m	0,55 kN/m
Distanza tra gli appoggi 2,5 m	0,35 kN/m
Distanza tra gli appoggi 3,0 m	0,25 kN/m
Foratura laterale	sì
Foro di montaggio nel pavimento	sì

Larghezza	75 mm
Lunghezza	3000 mm
Materiale	Acciaio
Sezione utile	42 cm²
Spessore lamiera	0,75 mm
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione connettore	senza connettore

Dati tecnici

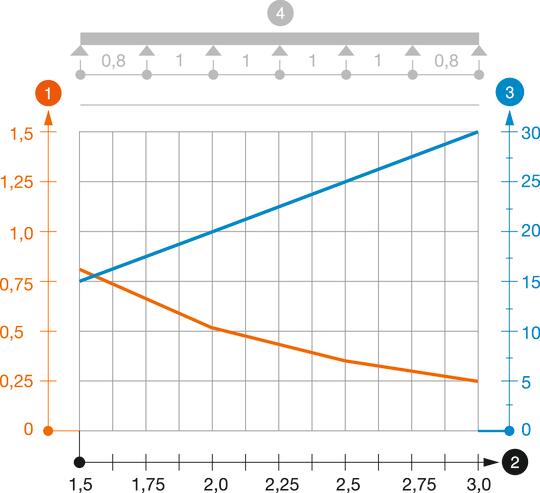

Diagramma di carico canale per corpi illuminanti tipo LTR

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Materiale	Super- ficie	N. art.	Quantità	Conf.
LTR 3000 FS	3000 mm	75 mm	0,75 mm	Acciaio	zincato in continuo	6055810	m	3 m
LTR 6000 FS	6000 mm	75 mm	0,75 mm	Acciaio	zincato in continuo	6055812	m	6 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio con bussola girevole FS	DRL 075 FS	6052029	m	3 m
Set connettori lineari FS	RV 607 FS	6068150	Pezzo	10 Pezzo
Sospensione centrale passerella corpi illuminanti FS	MAH LTR FS	6358810	Pezzo	25 Pezzo
