Passerella MKS-Magic® 60 FS 3050 | 100 | 60 | 1 | no | zinco | Acciaio | zincato in continuo

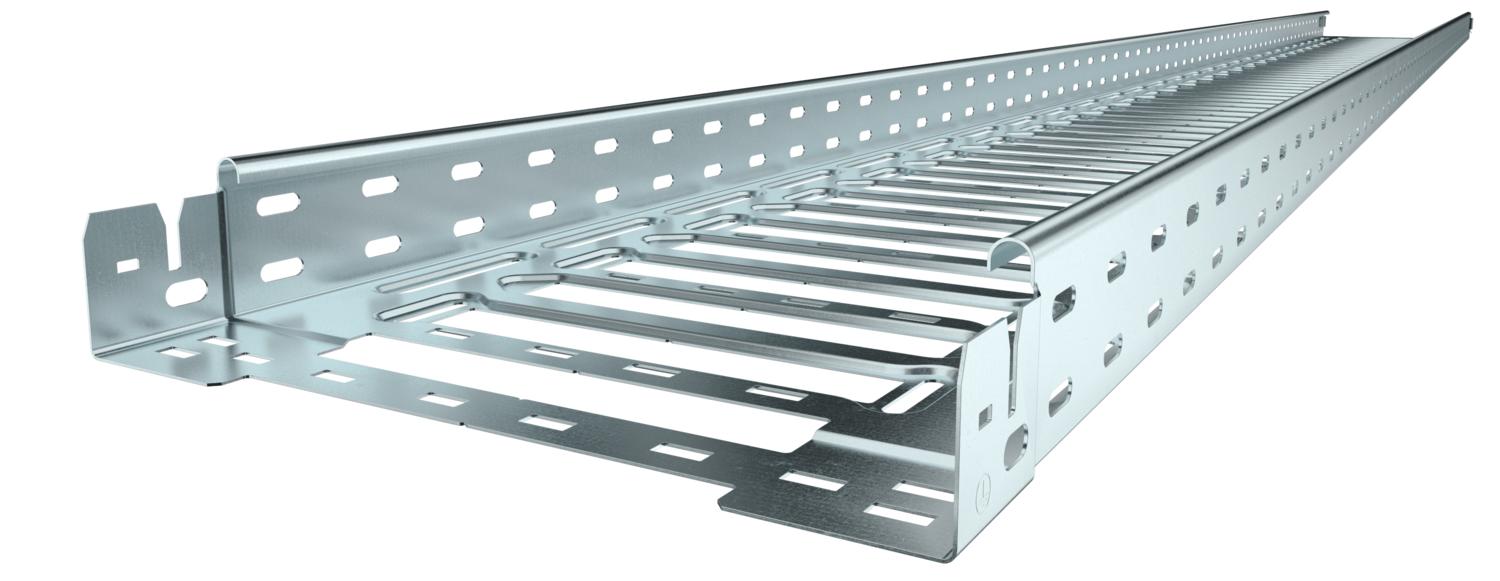

Passerella MKS-Magic® 60 FS

N. art. 6059000 | EAN 4012195829553

N. art. / Tipo

Lunghezza	3050 mm

Larghezza

Altezza	60 mm

Spessore lamiera	1 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

Dalla larghezza di 200 mm con perforazione del 30%, secondo la linea guida VdS 2092, è adatta per l'uso con sistemi di irrigazione.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Classe di carico NEMA	8A
Colore	zinco
Con parte superiore	no
Dimensione	60x100x3050
Dimensione B	100 mm
Dimensione L	30 mm
Dimensione y	62 mm
Distanza tra gli appoggi 1,5 m	1,6 kN/m
Distanza tra gli appoggi 2,0 m	1,1 kN/m
Distanza tra gli appoggi 2,5 m	0,7 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	4,468 kg CO₂e / 1 Metro

Larghezza	100 mm
Lunghezza	3050 mm
Lunghezza utile	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Schermatura magnetica con coperchio	50 dB
Schermatura magnetica senza coperchio	20 dB
Sezione utile	5800 mm²
Sezione utile	58 cm²
Spessore lamiera	1 mm
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Schema di sollecitazione passerella portacavi tipo MKSM 60

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Super- ficie	N. art.	Quantità	Conf.
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	6059000	m	3 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	6059002	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	6059004	m	3 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	6059006	m	3 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	6059008	m	3 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	6059010	m	3 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	6059012	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Set giunti longitudinali Magic® FS	KTSMV 610 FS	6068914	Pezzo	1 Pezzo
Curva 45° 60 FS	RB 45 610 FS	6036100	Pezzo	1 Pezzo
Curva 90° 60 FS	RB 90 610 FS	6036560	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 FS	RB W 610 FS	6037100	Pezzo	1 Pezzo
Derivazione laterale 60 FS	RAA 610 FS	6042111	Pezzo	1 Pezzo
Raccordo a T 60 FS	RT 610 FS	6038100	Pezzo	1 Pezzo
Derivazione a croce 60 FS	RK 610 FS	7027311	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 100 FS	6052096	m	3 m
Separatore 60 FS	TSG 60 FS	6062068	m	3 m
Curva 90° Magic 60 FS	RBM 90 610 FS	6041130	Pezzo	1 Pezzo
Curva regolabile Magic 60 FS	RBMV 610 FS	6040480	Pezzo	1 Pezzo
