Passerella MKS 85 FS

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	1 mm

Mantenimento funzionale	no

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

MKS 85 = sistema di passerelle medio pesante con bordo di altezza pari a 85 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Accessori di fornitura	Giunto longitudinale RLVL 85
Acciaio inossidabile, decapato	no
Altezza	3 in
Altezza	85 mm
Colore	zinc
Con parte superiore	no
Dimensione	85x600x3000
Dimensione B	600 mm
Dimensioni	85 x 600
Distanza tra gli appoggi 1,5 m	1,75 kN/m
Distanza tra gli appoggi 1,75 m	1,4 kN/m
Distanza tra gli appoggi 2,0 m	1,1 kN/m
Distanza tra gli appoggi 2,5 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	14,922 kg CO₂e / 1 Metro

Larghezza	24 in
Larghezza	600 mm
Lunghezza	10 ft
Lunghezza	3000 mm
Mantenimento funzionale	no
Maß W	600 mm
Materiale	Acciaio
Sezione utile	508 cm²
Sezione utile	50800 mm²
Spessore lamiera	0,04 in
Spessore lamiera	1 mm
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	dotato di connettore

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
MKS 810 FS	3000 mm	100 mm	1 mm	no	Acciaio	zincato in continuo	6057101	m	3 m
MKS 820 FS	3000 mm	200 mm	1 mm	no	Acciaio	zincato in continuo	6057209	m	3 m
MKS 830 FS	3000 mm	300 mm	1 mm	no	Acciaio	zincato in continuo	6057306	m	3 m
MKS 840 FS	3000 mm	400 mm	1 mm	no	Acciaio	zincato in continuo	6057403	m	3 m
MKS 850 FS	3000 mm	500 mm	1 mm	no	Acciaio	zincato in continuo	6057500	m	3 m
MKS 860 FS	3000 mm	600 mm	1 mm	no	Acciaio	zincato in continuo	6057535	m	3 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Giunto longitudinale e angolare FS	RLVL 85 FS	6067123	Pezzo	10 Pezzo
Giunto di base FS	SSLB 600 FS	7070233	Pezzo	20 Pezzo
Curva di 45° 85 FS	RB 45 860 FS	6036210	Pezzo	1 Pezzo
Curva di 90° 85 FS	RB 90 860 FS	6036710	Pezzo	1 Pezzo
Curva ad angolazione regolabile 85 FS	RB W 860 FS	6037210	Pezzo	1 Pezzo

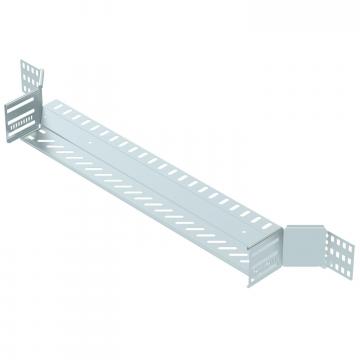

Derivazione laterale 85 FS	RAA 860 FS	6042143	Pezzo	1 Pezzo
Raccordo a T 85 FS	RT 860 FS	6038220	Pezzo	1 Pezzo
Derivazione a croce 85 FS	RK 860 FS	7027341	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 600 FS	6052606	m	3 m
Separatore 85 FS	TSG 85 FS	6062114	m	3 m
Curva 90° 85 FS	RB 90 860 FS	7001851	Pezzo	1 Pezzo
