- Descrizione prodotto
-
Descrizione prodotto

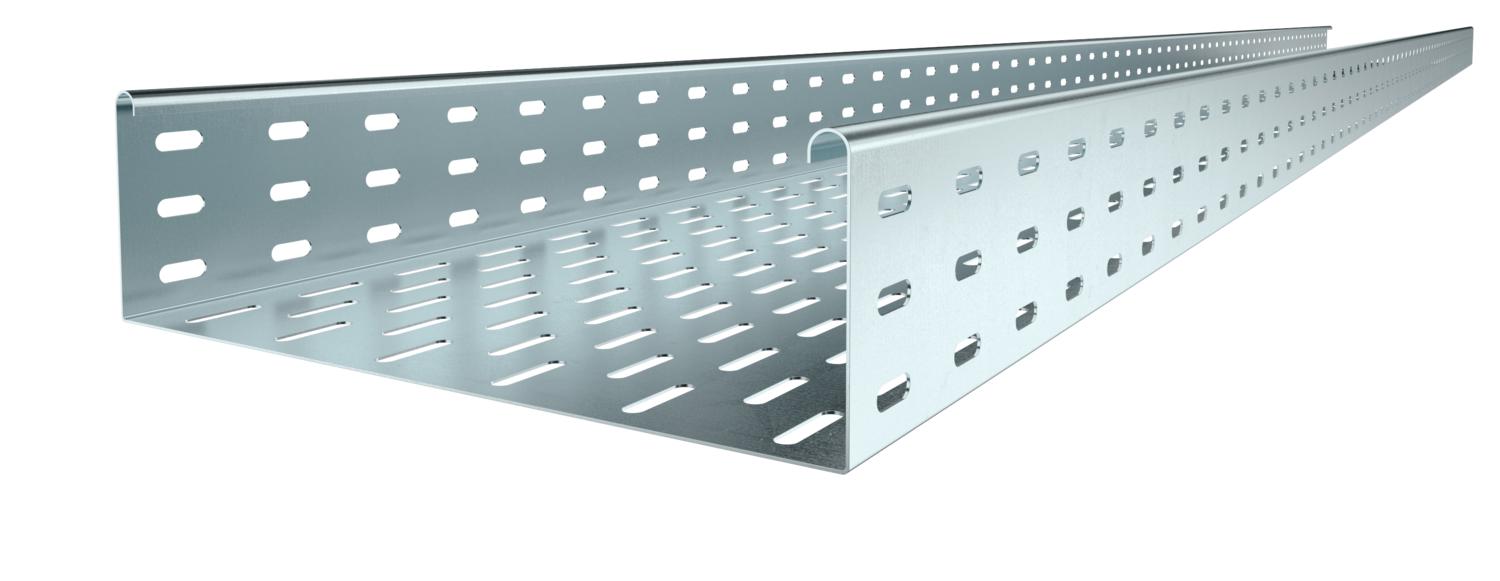

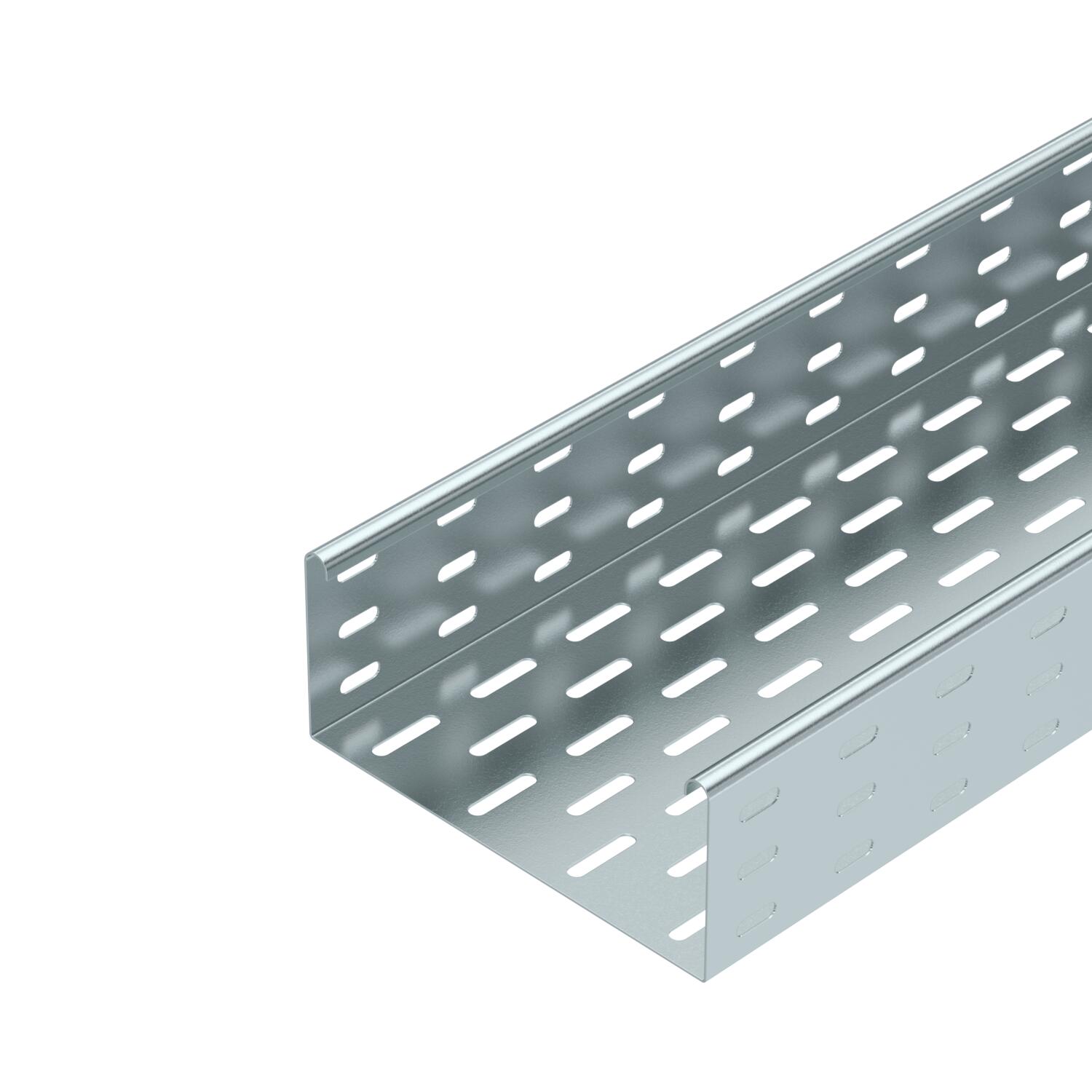

MKS 85 = sistema di passerelle medio pesante con bordo di altezza pari a 85 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
- Dati tecnici
-
Dati tecnici
Accessori di fornitura Giunto longitudinale RLVL 85 Acciaio inossidabile, decapato no Con parte superiore no Dimensione 85x200x3000 Dimensioni 85 x 200 Foratura laterale sì Foratura NATO no Foro di montaggio nel pavimento sì Mantenimento funzionale no Materiale Acciaio Sezione utile 18600 mm² Sezione utile 186 cm² Spessore lamiera 1 mm Spessore lamiera 0,04 in Super- ficie zincato in continuo Tipo di giunto sistema portacavi avvitato Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore senza connettore Misure

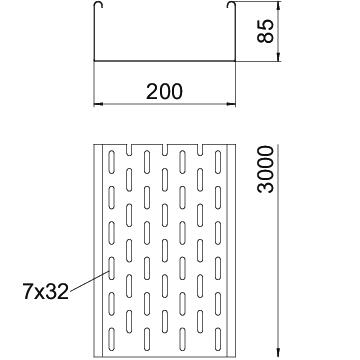

Altezza 3 in Altezza 85 mm Dimensione B 200 mm Larghezza 8 in Larghezza 200 mm Lunghezza 10 ft Lunghezza 3000 mm Carichi
Distanza tra gli appoggi 1,5 m 1,75 kN/m Distanza tra gli appoggi 1,75 m 1,4 kN/m Distanza tra gli appoggi 2,0 m 1,1 kN/m Distanza tra gli appoggi 2,5 m 0,5 kN/m Dati tecnici
Diagramma di carico passerella portacavi tipo MKS 85
- Carico canalina-conduttore ammesso in kN/m senza peso operatore
- Distanza tra gli appoggi in m
- Inflessione trave in mm con kN/mm ammessi
- Schema di carico nella procedura di prova
- Curva di carico con larghezza canalina/conduttore in mm
- Curva di inflessione trave secondo la distanza tra gli appoggi
- da 300 mm di larghezza testato con giunto di base SSLB
- Tutti i tipi
-
Tutti i tipi
