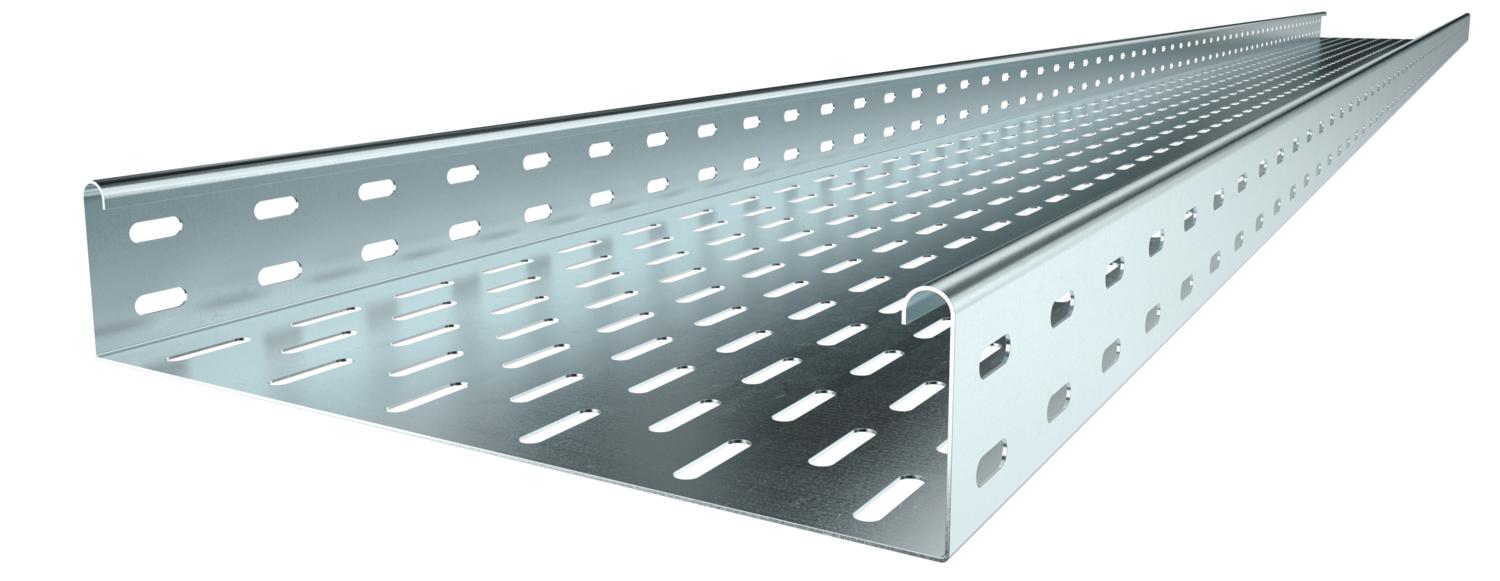

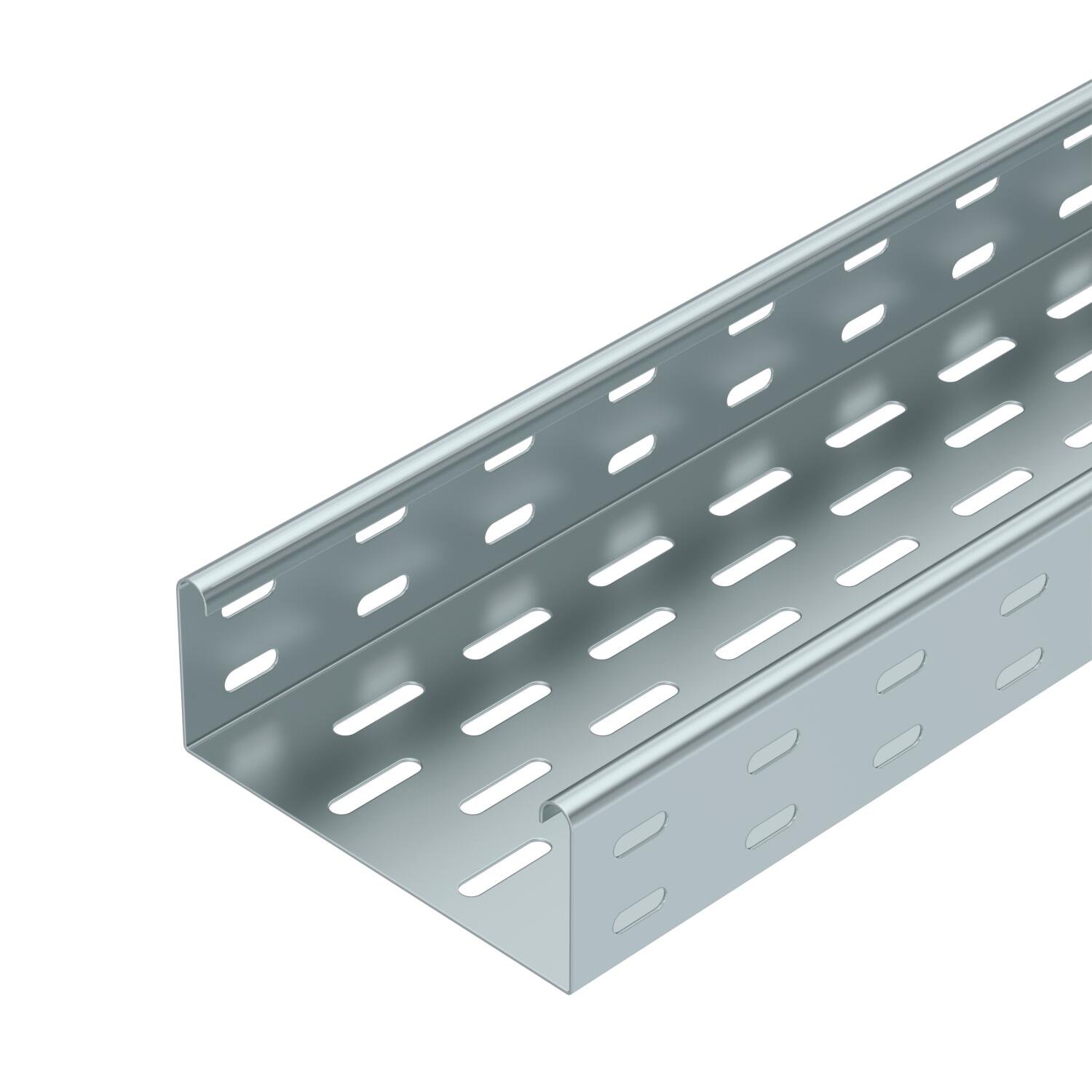

Passerella MKS 60 FS

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	1 mm

Mantenimento funzionale	no

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

MKS 60 = Sistema di passerella medio-pesante con bordo di altezza pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Accessori di fornitura	Set giunti longitudinali RV 60
Acciaio inossidabile, decapato	no
Altezza	60 mm
Altezza	2 in
Colore	zinc
Con parte superiore	no

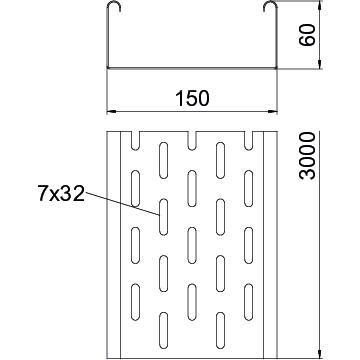

Dimensione	60x150x3000
Dimensione B	150 mm
Dimensioni	60 x 150
Distanza tra gli appoggi 1,5 m	1,5 kN/m
Distanza tra gli appoggi 1,75 m	1,25 kN/m
Distanza tra gli appoggi 2,0 m	1 kN/m
Distanza tra gli appoggi 2,5 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	5,526 kg CO₂e / 1 Metro

Larghezza	6 in
Larghezza	150 mm
Lunghezza	3000 mm
Lunghezza	10 ft
Mantenimento funzionale	no
Maß W	150 mm
Materiale	Acciaio
Sezione utile	8800 mm²
Sezione utile	88 cm²
Spessore lamiera	0,04 in
Spessore lamiera	1 mm
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	dotato di connettore

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
MKS 610 FS	3000 mm	100 mm	1 mm	no	Acciaio	zincato in continuo	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	no	Acciaio	zincato in continuo	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	no	Acciaio	zincato in continuo	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	no	Acciaio	zincato in continuo	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	no	Acciaio	zincato in continuo	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	no	Acciaio	zincato in continuo	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	no	Acciaio	zincato in continuo	6055524	m	3 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FS	RLVK 60 FS	6067093	Pezzo	10 Pezzo
Giunto di base FS	SSLB 150 FS	7070209	Pezzo	20 Pezzo
Curva 45° 60 FS	RB 45 615 FS	6036102	Pezzo	1 Pezzo
Curva 90° 60 FS	RB 90 615 FS	6036562	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 FS	RB W 615 FS	6037102	Pezzo	1 Pezzo
Derivazione laterale 60 FS	RAA 615 FS	6042113	Pezzo	1 Pezzo
Raccordo a T 60 FS	RT 615 FS	6038102	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 150 FS	6052150	m	3 m
Separatore 60 FS	TSG 60 FS	6062068	m	3 m
Curva 45° 60 FS	RB 45 615 FS	6043755	Pezzo	1 Pezzo
