Passerella MKS 110 FT

N. art. 6060676 | EAN 4012196392476

3000 mm
1 mm
no
Acciaio
zincato a caldo per immersione
Descrizione prodotto
Descrizione prodotto
MKS 110 = sistema di passerelle medio pesante con bordo di altezza pari a 110 mm.
Schermatura elettromagnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 110 mm
Altezza 4 in
Colore zinc
Con parte superiore no
Dimensione 110x400x3000
Dimensione B 400 mm
Distanza tra gli appoggi 1,5 m 1,85 kN/m
Distanza tra gli appoggi 2,0 m 1,3 kN/m
Distanza tra gli appoggi 2,5 m 0,75 kN/m
Distanza tra gli appoggi 3,0 m 0,6 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 11,85 kg CO₂e / 1 Metro
Larghezza 400 mm
Larghezza 16 in
Lunghezza 10 ft
Lunghezza 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Sezione utile 44000 mm²
Sezione utile 440 cm²
Spessore lamiera 0,04 in
Spessore lamiera 1 mm
Super- ficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Diagramma di carico passerella portacavi tipo MKS 110

Diagramma di carico passerella portacavi tipo MKS 110
  • Carico canalina-conduttore ammesso in kN/m senza peso operatore Carico canalina-conduttore ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Inflessione trave in mm con kN/mm ammessi Inflessione trave in mm con kN/mm ammessi
  • Schema di carico nella procedura di prova Schema di carico nella procedura di prova
  • Curva di carico con larghezza canalina/conduttore in mm Curva di carico con larghezza canalina/conduttore in mm
  • Curva di inflessione trave secondo la distanza tra gli appoggi Curva di inflessione trave secondo la distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lunghezza Larghezza Spessore lamiera Mantenimento funzionale Materiale Super- ficie N. art. Quantità Conf.
MKS 110 FT 3000 mm 100 mm 1 mm no Acciaio zincato a caldo per immersione 6060609
3 m
MKS 120 FT 3000 mm 200 mm 1 mm no Acciaio zincato a caldo per immersione 6060625
3 m
MKS 130 FT 3000 mm 300 mm 1 mm no Acciaio zincato a caldo per immersione 6060641
3 m
MKS 140 FT 3000 mm 400 mm 1 mm no Acciaio zincato a caldo per immersione 6060676
3 m
Accessori

Accessori

Prodotti Tipo N. art. Quantità Conf.
Coperchio con bussola girevole FT Coperchio con bussola girevole FT DRL 400 FT 6051413
3 m
Giunto longitudinale e angolare 110 FT Giunto longitudinale e angolare 110 FT RLVL 110 FT 6067913
10 Pezzo
Giunto di base DD Giunto di base DD SSLB 400 DD 7070322
20 Pezzo
Curva di 45° 110 FT Curva di 45° 110 FT RB 45 140 FT 6036336
1 Pezzo
Curva di 90° 110 FT Curva di 90° 110 FT RB 90 140 FT 6036838
1 Pezzo
Curva ad angolazione regolabile 110 FT Curva ad angolazione regolabile 110 FT RB W 140 FT 6037328
1 Pezzo
Derivazione laterale 110 FT Derivazione laterale 110 FT RAA 140 FT 6042259
1 Pezzo
Raccordo a T 110 FT Raccordo a T 110 FT RT 140 FT 6038328
1 Pezzo

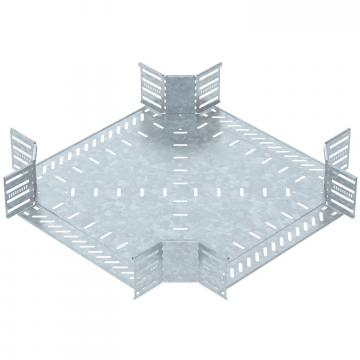

Derivazione a croce 110 FT Derivazione a croce 110 FT RK 140 FT 7027457
1 Pezzo
Coperchio con bussola girevole DD Coperchio con bussola girevole DD DRL 400 DD 6052715
3 m
Separatore 110 DD Separatore 110 DD TSG 110 DD 6062335
3 m
Curva 45° 110 FT Curva 45° 110 FT RB 45 140 FT 7068409
1 Pezzo
Curva 90° 110 FT Curva 90° 110 FT RB 90 140 FT 7127413
1 Pezzo
