Passerella MKS 110 FT

N. art. 6060609 | EAN 4012196392292

3000 mm
1 mm
no
Acciaio
zincato a caldo per immersione
Descrizione prodotto

Descrizione prodotto

MKS 110 = sistema di passerelle medio pesante con bordo di altezza pari a 110 mm.
Schermatura elettromagnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 4 in
Altezza 110 mm
Con parte superiore no
Dimensione 110x100x3000
Dimensione B 100 mm
Distanza tra gli appoggi 1,5 m 1,85 kN/m
Distanza tra gli appoggi 2,0 m 1,3 kN/m
Distanza tra gli appoggi 2,5 m 0,75 kN/m
Distanza tra gli appoggi 3,0 m 0,6 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Larghezza 4 in
Larghezza 100 mm
Lunghezza 3000 mm
Lunghezza 10 ft
Mantenimento funzionale no
Materiale Acciaio
Sezione utile 110 cm²
Sezione utile 11000 mm²
Spessore lamiera 0,04 in
Spessore lamiera 1 mm
Super- ficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Diagramma di carico passerella portacavi tipo MKS 110

Diagramma di carico passerella portacavi tipo MKS 110
  • Carico canalina-conduttore ammesso in kN/m senza peso operatore Carico canalina-conduttore ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Inflessione trave in mm con kN/mm ammessi Inflessione trave in mm con kN/mm ammessi
  • Schema di carico nella procedura di prova Schema di carico nella procedura di prova
  • Curva di carico con larghezza canalina/conduttore in mm Curva di carico con larghezza canalina/conduttore in mm
  • Curva di inflessione trave secondo la distanza tra gli appoggi Curva di inflessione trave secondo la distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lunghezza Larghezza Spessore lamiera Mantenimento funzionale Materiale Super- ficie N. art. Quantità Conf.
MKS 110 FT 3000 mm 100 mm 1 mm no Acciaio zincato a caldo per immersione 6060609
3 m
MKS 120 FT 3000 mm 200 mm 1 mm no Acciaio zincato a caldo per immersione 6060625
3 m

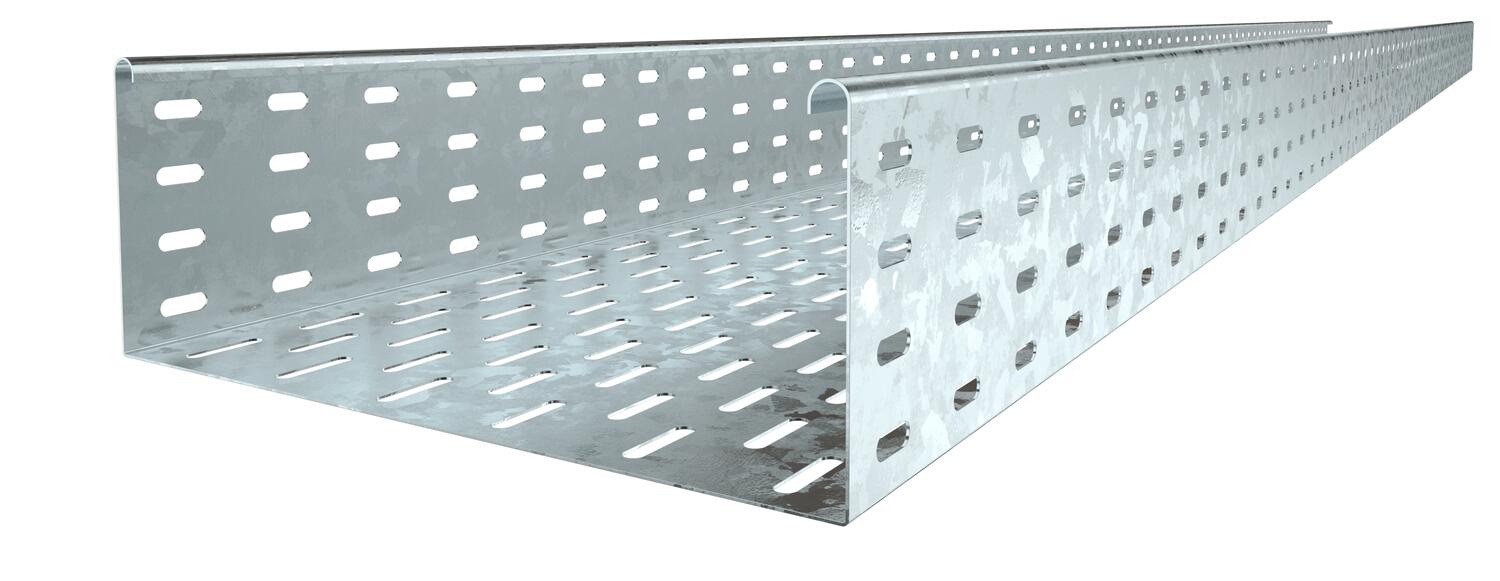

MKS 130 FT 3000 mm 300 mm 1 mm no Acciaio zincato a caldo per immersione 6060641
3 m
MKS 140 FT 3000 mm 400 mm 1 mm no Acciaio zincato a caldo per immersione 6060676
3 m
Accessori

Accessori

Prodotti Tipo N. art. Quantità Conf.
Giunto longitudinale e angolare 110 FT Giunto longitudinale e angolare 110 FT RLVL 110 FT 6067913
10 Pezzo
Giunto di base DD Giunto di base DD SSLB 100 DD 7070306
20 Pezzo
Coperchio con bussola girevole FT Coperchio con bussola girevole FT DRL 100 FT 6051340
3 m
Curva di 45° 110 FT Curva di 45° 110 FT RB 45 110 FT 6036330
1 Pezzo
Curva di 90° 110 FT Curva di 90° 110 FT RB 90 110 FT 6036830
1 Pezzo
Curva ad angolazione regolabile 110 FT Curva ad angolazione regolabile 110 FT RB W 110 FT 6037320
1 Pezzo
Derivazione laterale 110 FT Derivazione laterale 110 FT RAA 110 FT 6042251
1 Pezzo
Raccordo a T 110 FT Raccordo a T 110 FT RT 110 FT 6038320
1 Pezzo
Derivazione a croce 110 FT Derivazione a croce 110 FT RK 110 FT 7027451
1 Pezzo
Coperchio con bussola girevole DD Coperchio con bussola girevole DD DRL 100 DD 6052703
3 m
Separatore 110 DD Separatore 110 DD TSG 110 DD 6062335
3 m
Curva 45° 110 FT Curva 45° 110 FT RB 45 110 FT 7068115
1 Pezzo
