Passerella LG 60, 3 m VS FT 3000 | 300 | 1,5 | sì | Acciaio | zincato a caldo per immersione

Passerella LG 60, 3 m VS FT

N. art. 6208566 | EAN 4012195434160

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

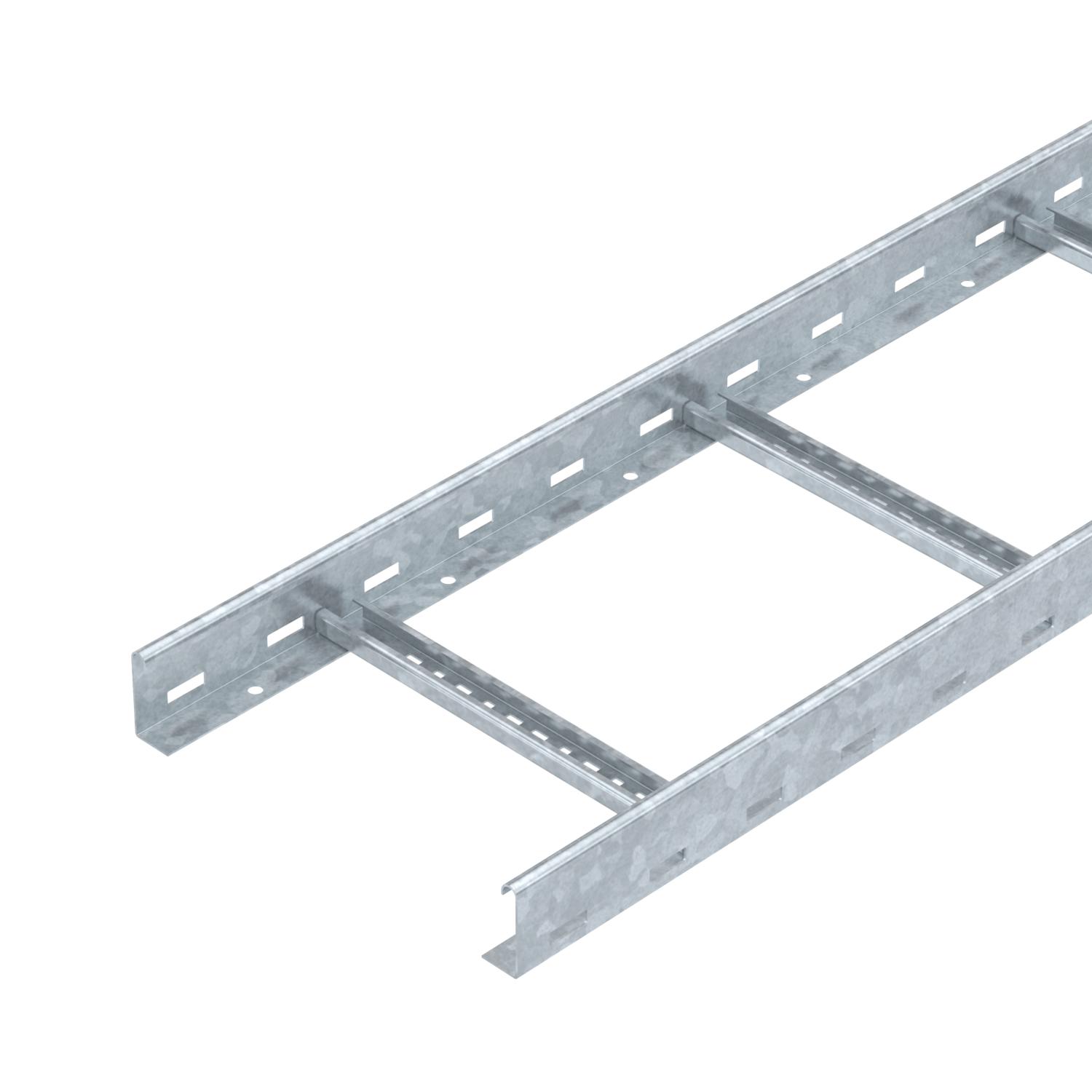

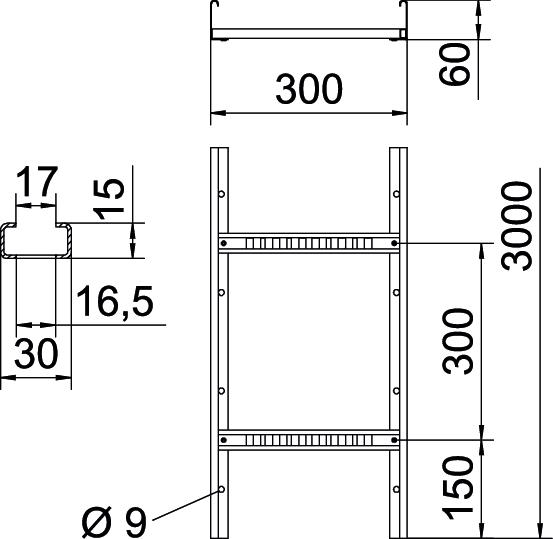

Passerella a travesini con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
Sono disponibili altre larghezze, su richiesta.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinc
Dimensione	60x300x3000
Dimensione B	300 mm
Dimensioni fessura piolo	16,50
Distanza tra gli appoggi 1,5 m	3,1 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	1,1 kN/m
Distanza tra gli appoggi 3,5 m	0,75 kN/m
Distanza tra gli appoggi 4,0 m	0,45 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì

Impronta CO₂ (GWP) dalla culla al cancello	6,932 kg CO₂e / 1 Metro
Larghezza	300 mm
Lunghezza	3000 ft
Lunghezza	3000 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Protezione antincendio	Mantenimento funzionale struttura portante standard
Sezione utile	14800 mm²
Sezione utile	148 cm²
Spessore longherone	1,5 mm
Super- ficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LG 60 VS

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6208578	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio con bussola girevole FT	DRL 300 FT	6051383	m	3 m

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Clip per separatore passerella a traversini A2	KS KL A2	6062284	Pezzo	30 Pezzo
Separatore	TSG 45 DD	6062321	m	3 m
Connettore lineare FT	LVG 60 FT	6208843	Pezzo	10 Pezzo
Piastra di protezione FT	LAB 30 FT	6220444	Pezzo	1 Pezzo
Cappuccio protettivo 60	SKH 60 OR	6222537	Coppia	40 Coppia
Connettore multifunzionale FT	LMFV 630 FT	6225732	Pezzo	1 Pezzo
