Passerella LG 110, 6 m VS FS 6000 | 600 | 1,5 | no | Acciaio | zincato in continuo

Passerella LG 110, 6 m VS FS

N. art. 6216454 | EAN 4012195065340

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

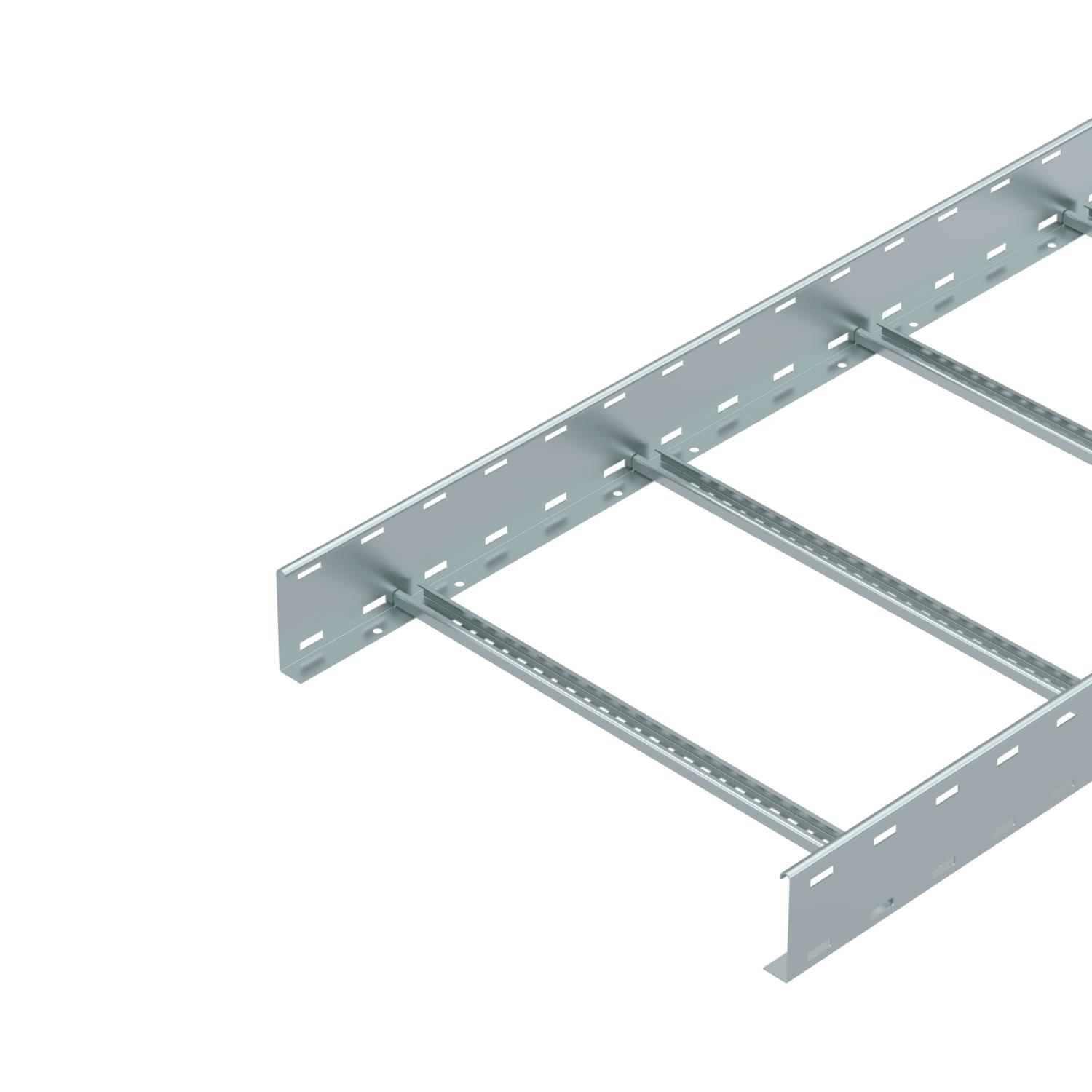

Passerella a traversini con longherone forato, con bordo di altezza pari a 110 mm, pioli del profilato a C rivettati e aperti verso l'alto.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinc
Dimensione	110x600x6000
Dimensione B	600 mm
Dimensioni	110x600x6000
Dimensioni fessura piolo	16,50
Distanza tra gli appoggi 2,0 m	3,1 kN/m
Distanza tra gli appoggi 2,5 m	2 kN/m
Distanza tra gli appoggi 3,0 m	1,4 kN/m
Distanza tra gli appoggi 3,5 m	0,9 kN/m
Distanza tra gli appoggi 4,0 m	0,65 kN/m
Distanza tra gli appoggi 4,5 m	0,5 kN/m
Distanza tra gli appoggi 5,0 m	0,5 kN/m
Distanza tra i pioli	300 mm

Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì
Impronta CO₂ (GWP) dalla culla al cancello	11,511 kg CO₂e / 1 Metro
Larghezza	600 mm
Lunghezza	6000 mm
Lunghezza	6000 ft
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	568 cm²
Sezione utile	56800 mm²
Spessore longherone	1,5 mm
Super- ficie	zincato in continuo
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Schema di sollecitazione passerella tipo LG 110 VS

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
LG 112 VS 6 FS	6000 mm	200 mm	1,5 mm	no	Acciaio	zincato in continuo	6216442	m	6 m
LG 113 VS 6 FS	6000 mm	300 mm	1,5 mm	no	Acciaio	zincato in continuo	6216445	m	6 m
LG 114 VS 6 FS	6000 mm	400 mm	1,5 mm	no	Acciaio	zincato in continuo	6216448	m	6 m
LG 115 VS 6 FS	6000 mm	500 mm	1,5 mm	no	Acciaio	zincato in continuo	6216451	m	6 m
LG 116 VS 6 FS	6000 mm	600 mm	1,5 mm	no	Acciaio	zincato in continuo	6216454	m	6 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FS	LVG 110 FS	6216545	Pezzo	10 Pezzo
Connettore multifunzionale FS	LMFV 1160 FS	6225758	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 600 FS	6052606	m	3 m
Separatore 85 FS	TSG 85 FS	6062114	m	3 m
