Passerella grigliata pesante SGR 55 FT 3000 | 500 | 55 | 6 | 220 |

Passerella grigliata pesante SGR 55 FT

N. art. 6000515 | EAN 4012196397693

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Altezza	55 mm

Diametro filo	6 mm

Sezione utile

Descrizione prodotto

Descrizione prodotto

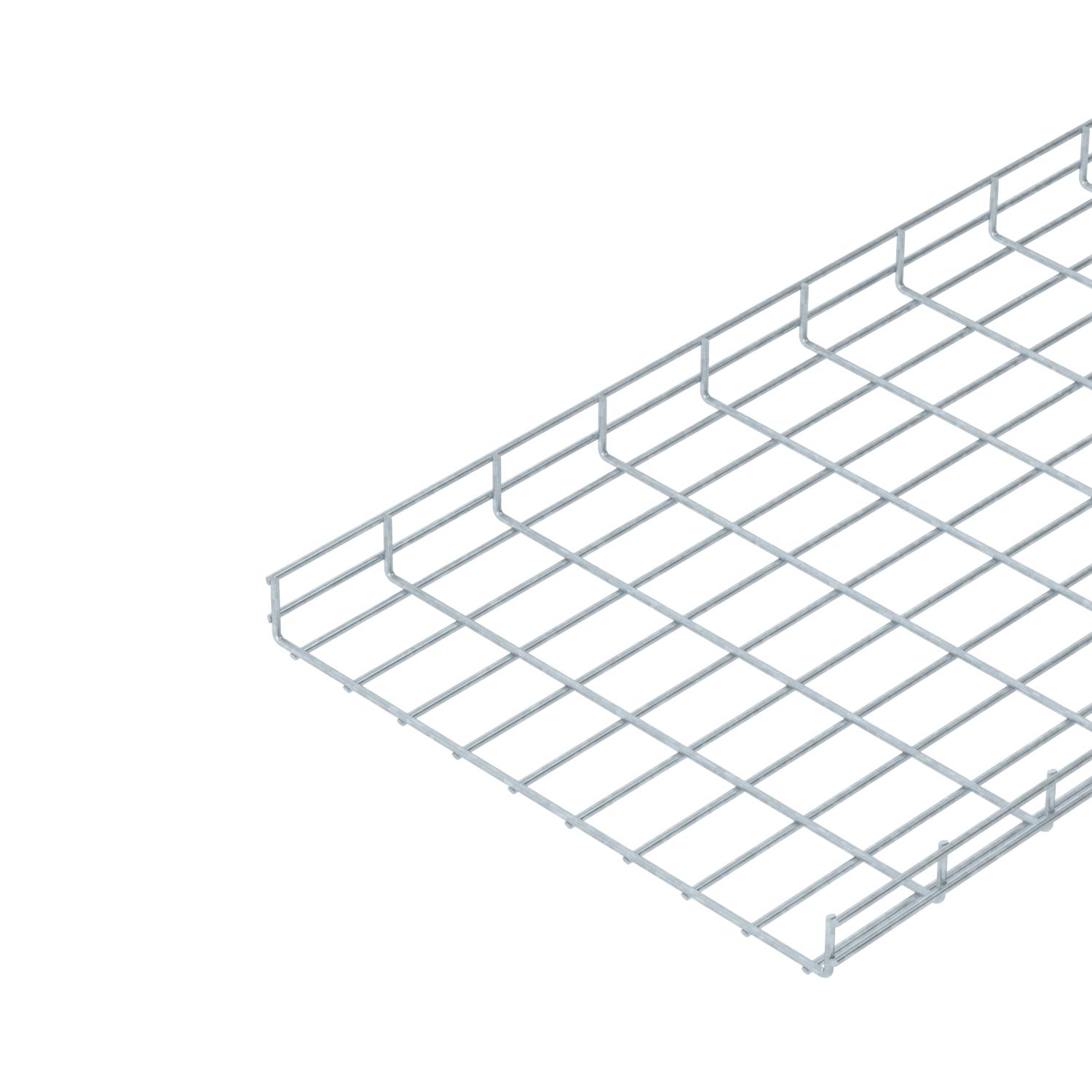

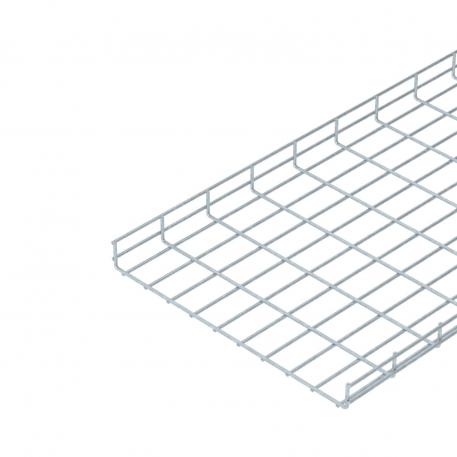

Passerella grigliata composta da fili in acciaio saldati, con bordo di altezza pari a 55 mm.
Schermatura magnetica senza coperchio 15 dB, con coperchio 25 dB.

Dati tecnici

Misure

Altezza	2,17 in
Altezza	55 mm
Colore	zinco
Diametro filo	6 mm

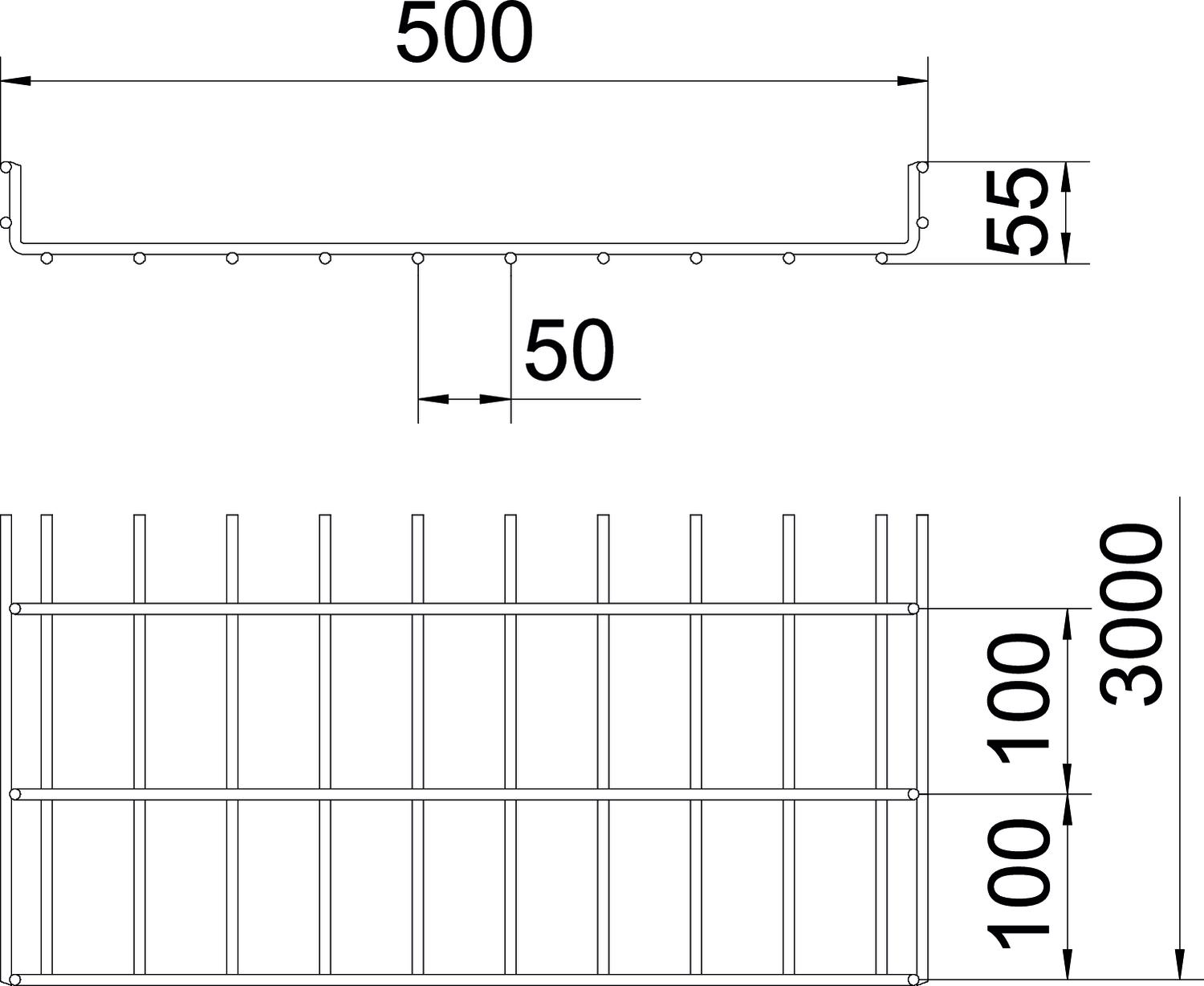

Dimensione	55x500x3000
Dimensione B	500 mm
Distanza tra gli appoggi 1,0 m	2,9 kN/m
Distanza tra gli appoggi 1,5 m	1,5 kN/m
Distanza tra gli appoggi 2,0 m	0,75 kN/m
Distanza tra gli appoggi 2,5 m	0,38 kN/m
Distanza tra gli appoggi 3,0 m	0,4 kN/m
Forma del profilato	Forma a U

Impronta CO₂ (GWP) dalla culla al cancello	9,038 kg CO₂e / 1 Metro
Larghezza	19,69 in
Larghezza	500 mm
Lunghezza	3000 mm
Materiale	Acciaio
Sezione utile	22000 mm²
Sezione utile	220 cm²
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 55

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Diametro filo	Sezione utile	N. art.	Quantità	Conf.
SGR 55 100 FT	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000122	m	3 m
SGR 55 150 FT	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000190	m	3 m
SGR 55 200 FT	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000209	m	3 m
SGR 55 300 FT	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000331	m	3 m
SGR 55 400 FT	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000451	m	3 m
SGR 55 500 FT	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000515	m	3 m
SGR 55 600 FT	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000775	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore FT	GUV 6 FT	6016573	Pezzo	20 Pezzo
Coperchio, non forato DD	DRLU 500 DD	6052668	m	3 m

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Cappuccio protettivo	SGR KS OR	6003758	Pezzo	500 Pezzo
Separatore	TSG 45 DD	6062321	m	3 m
Fissaggio coperchio, universale A2	DKU A2	6065600	Pezzo	20 Pezzo
Piastra uscita cavo FT	KAB GR FT	6220142	Pezzo	10 Pezzo
