Passerella grigliata pesante SGR 55 A2 3000 | 400 | 55 | 6 | 175 |

Passerella grigliata pesante SGR 55 A2

N. art. 6000933 | EAN 4012196448388

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Altezza	55 mm

Diametro filo	6 mm

Sezione utile

Descrizione prodotto

Descrizione prodotto

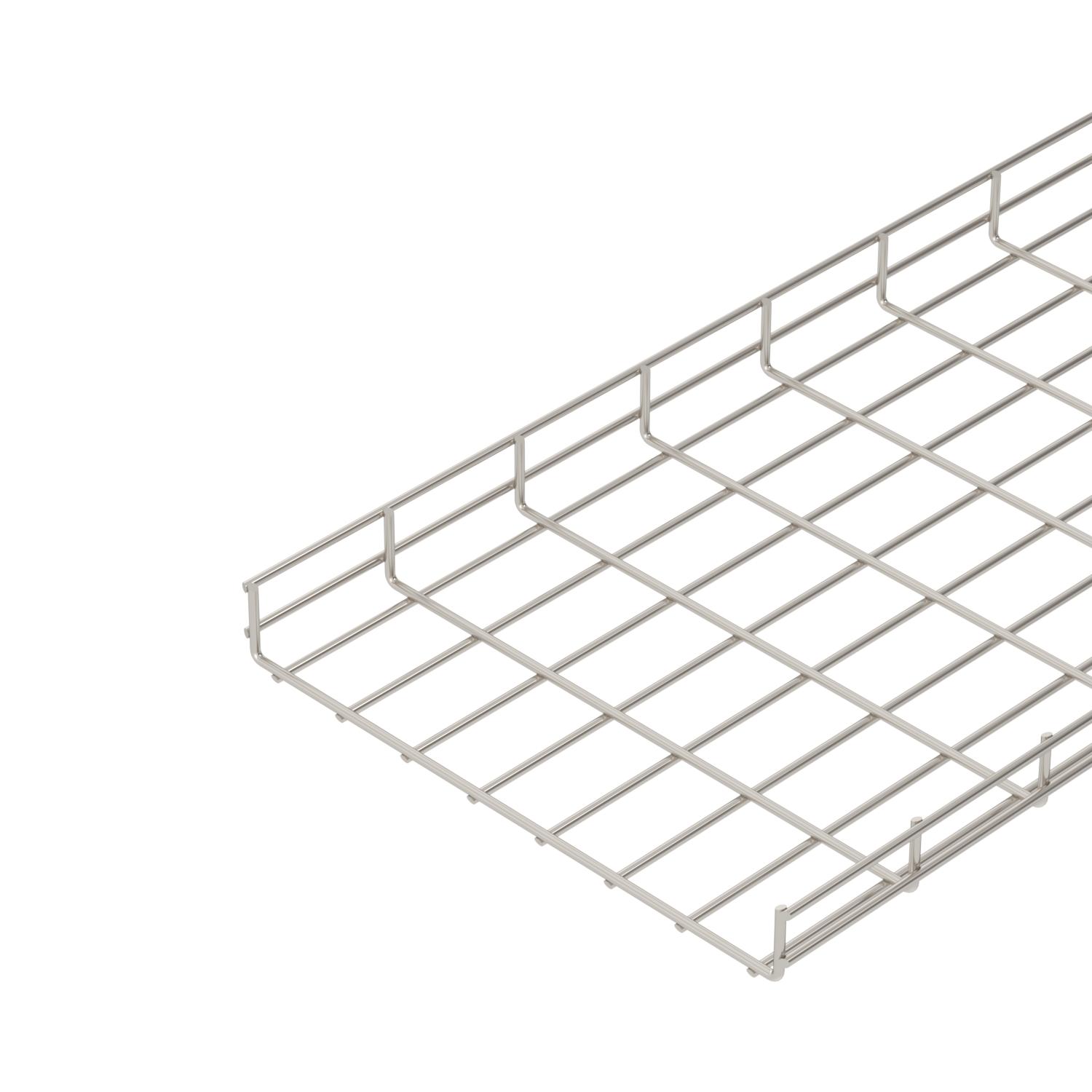

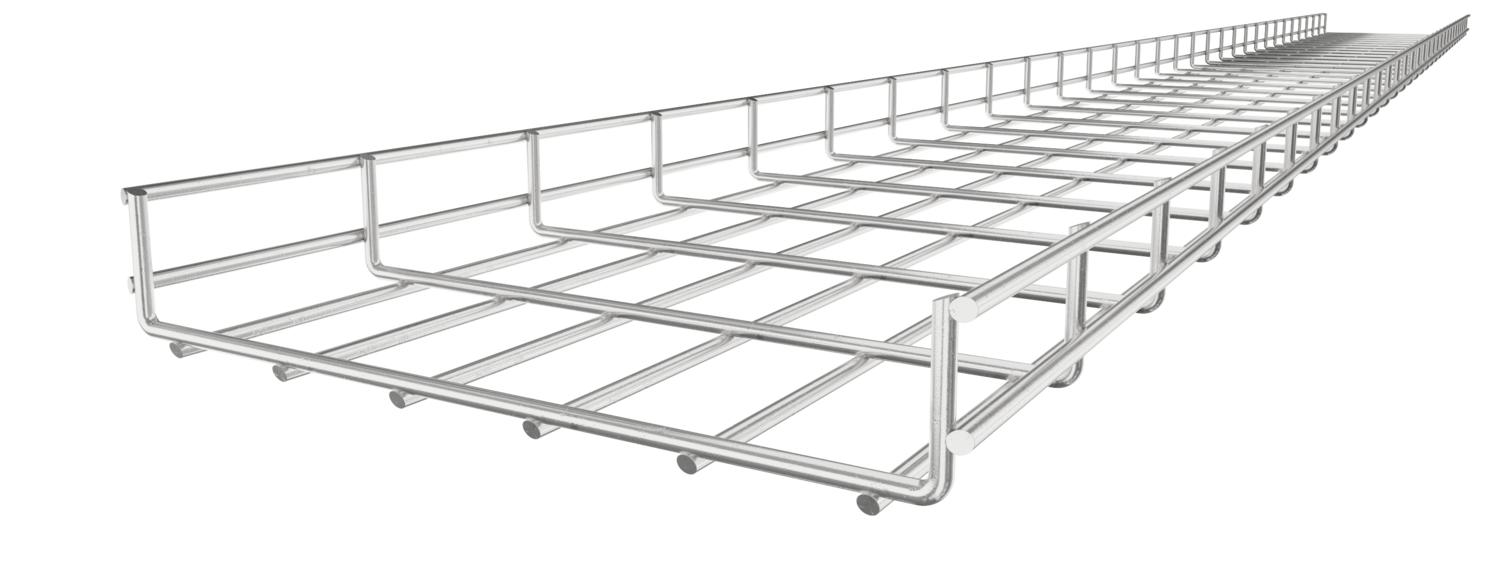

Passerella grigliata composta da fili in acciaio saldati, con bordo di altezza pari a 55 mm.
Schermatura magnetica senza coperchio 15 dB, con coperchio 25 dB.

Dati tecnici

Misure

Altezza	55 mm
Altezza	2,17 in
Colore	acciaio legato
Diametro filo	6 mm

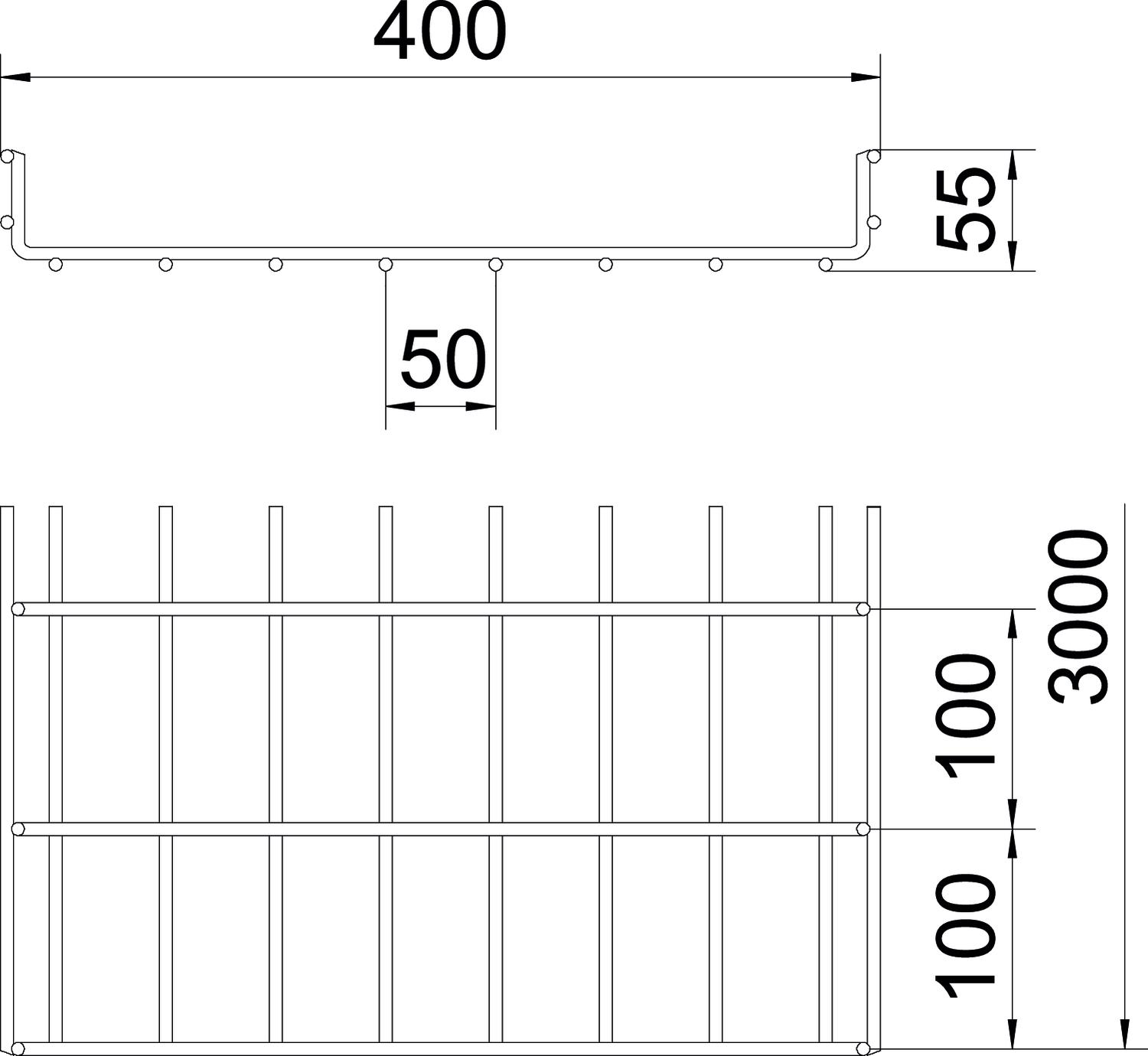

Dimensione	55x400x3000
Dimensione B	400 mm
Distanza tra gli appoggi 1,0 m	2,3 kN/m
Distanza tra gli appoggi 1,5 m	1,3 kN/m
Distanza tra gli appoggi 2,0 m	0,75 kN/m
Distanza tra gli appoggi 2,5 m	0,45 kN/m
Distanza tra gli appoggi 3,0 m	0,4 kN/m
Forma del profilato	Forma a U

Impronta CO₂ (GWP) dalla culla al cancello	18,391 kg CO₂e / 1 Metro
Larghezza	400 mm
Larghezza	15,75 in
Lunghezza	3000 mm
Materiale	Acciaio, INOX 1.4301
Sezione utile	17500 mm²
Sezione utile	175 cm²
Super- ficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione connettore	senza connettore

Dati tecnici

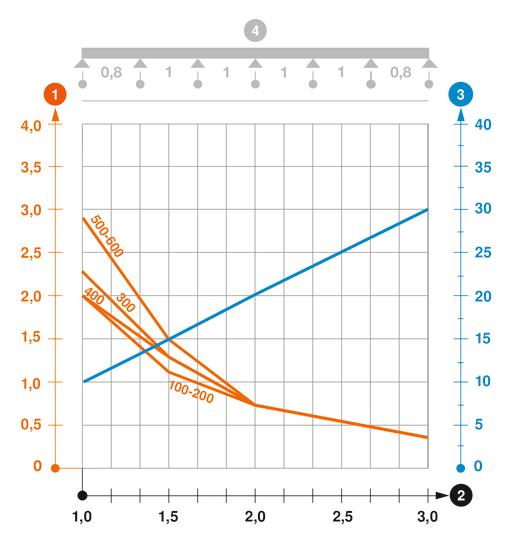

Schema di sollecitazione passerella grigliata tipo SGR 55

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Diametro filo	Sezione utile	N. art.	Quantità	Conf.
SGR 55 100 A2	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000909	m	3 m
SGR 55 150 A2	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000913	m	3 m
SGR 55 200 A2	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000917	m	3 m
SGR 55 300 A2	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000925	m	3 m
SGR 55 400 A2	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000933	m	3 m
SGR 55 500 A2	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000941	m	3 m
SGR 55 600 A2	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000958	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.

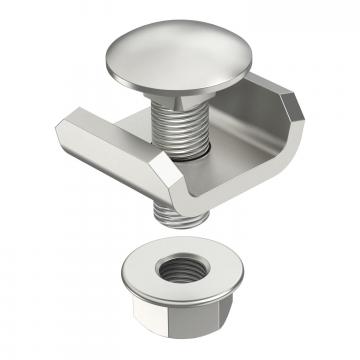

Connettore A2	GUV 6 A2	6016574	Pezzo	20 Pezzo
Coperchio, non forato A2	DRLU 400 A2	6052837	m	3 m

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Cappuccio protettivo	SGR KS OR	6003758	Pezzo	500 Pezzo
Separatore 45 A2	TSG 45 A2	6062025	m	3 m
Fissaggio coperchio, universale A2	DKU A2	6065600	Pezzo	20 Pezzo
Piastra uscita cavo A2	KAB GR A2	6220145	Pezzo	10 Pezzo
