Passerella grigliata pesante SGR 155 G 3000 | 300 | 155 | 6 | 438 | no

Passerella grigliata pesante SGR 155 G

N. art. 6003681 | EAN 4012195380153

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Altezza	155 mm

Diametro filo	6 mm

Sezione utile

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

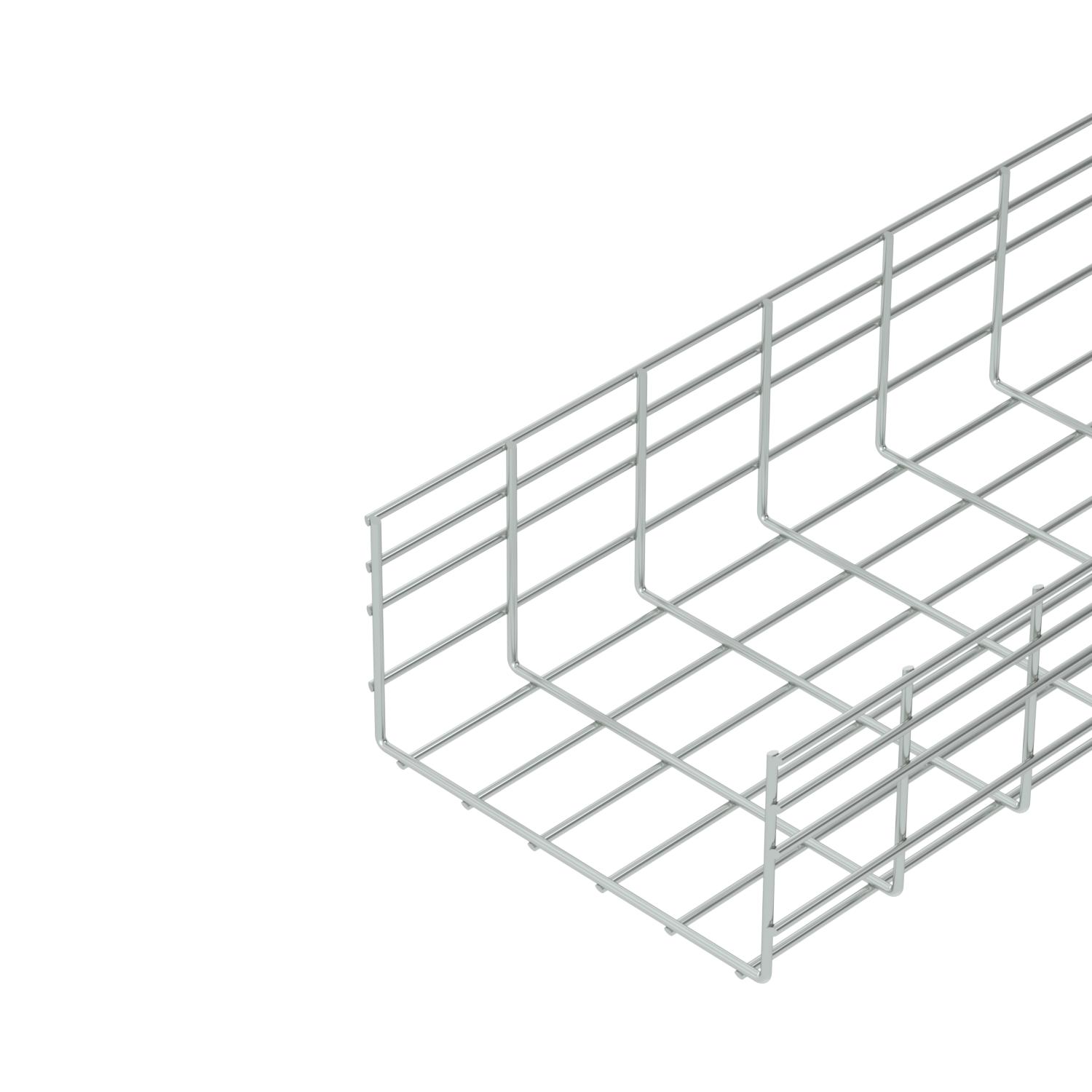

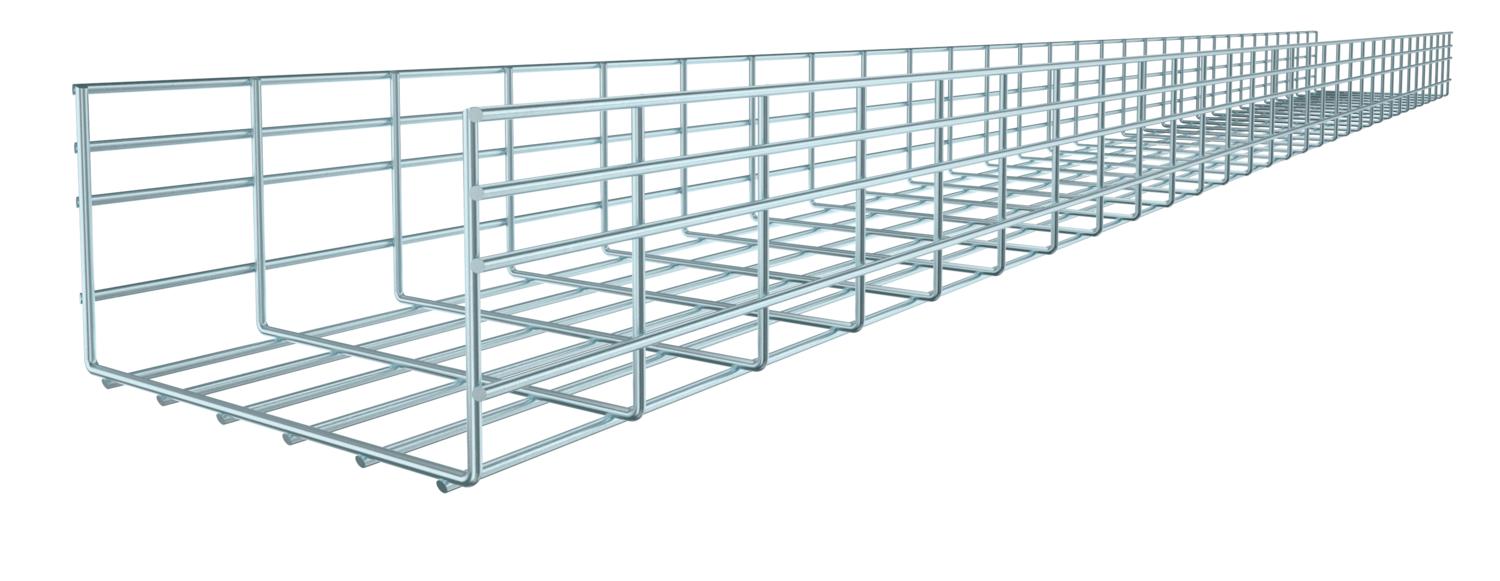

Passerella grigliata composta da fili in acciaio saldati, con bordo di altezza pari a 155 mm.

Schermatura magnetica senza coperchio 15 dB, con coperchio 25 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	6,1 in
Altezza	155 mm
Colore	zinco
Connettore senza viti	no
Diametro filo	6 mm
Dimensione	155x300x3000
Dimensione B	300 mm
Distanza tra gli appoggi 1,0 m	4,1 kN/m
Distanza tra gli appoggi 1,5 m	2,4 kN/m
Distanza tra gli appoggi 2,0 m	1,55 kN/m
Distanza tra gli appoggi 2,5 m	1,13 kN/m
Distanza tra gli appoggi 3,0 m	0,95 kN/m
Distanza tra gli appoggi 3,5 m	0,84 kN/m
Distanza tra gli appoggi 4,0 m	0,6 kN/m

Forma del profilato	Forma a U
Impronta CO₂ (GWP) dalla culla al cancello	8,1721 kg CO₂e / 1 Metro
Larghezza	11,81 in
Larghezza	300 mm
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Separatore integrato	senza
Sezione utile	438 cm²
Sezione utile	43800 mm²
Super- ficie	zincato galvanicamente
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

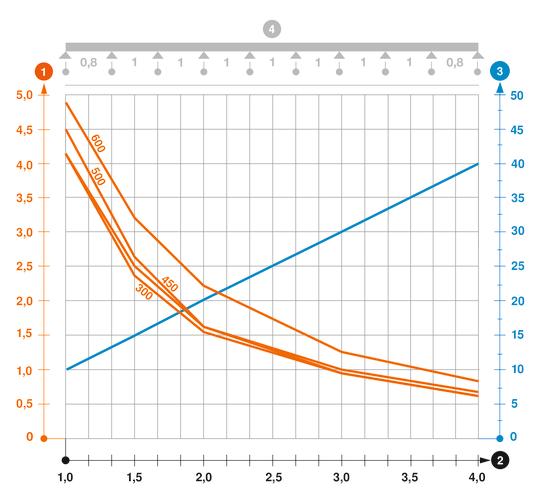

Schema di sollecitazione passerella grigliata tipo SGR 155

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.
SGR 155 300 G	3000 mm	300 mm	155 mm	6 mm	438 cm²	no	6003681	m	3 m
SGR 155 450 G	3000 mm	450 mm	155 mm	6 mm	663 cm²	no	6003684	m	3 m
SGR 155 500 G	3000 mm	500 mm	155 mm	6 mm	738 cm²	no	6003685	m	3 m
SGR 155 600 G	3000 mm	600 mm	155 mm	6 mm	888 cm²	no	6003687	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.

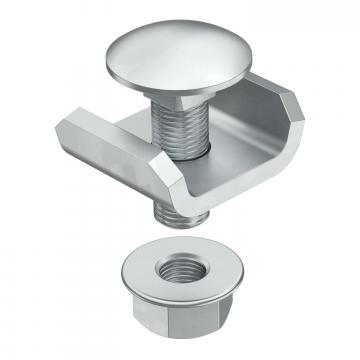

Connettore G	GUV 6 G	6016572	Pezzo	20 Pezzo
Coperchio, non forato FS	DRLU 300 FS	6052307	m	3 m

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Cappuccio protettivo	SGR KS OR	6003758	Pezzo	500 Pezzo
Separatore 135 FS	TSG 135 FS	6062132	m	3 m
Fissaggio coperchio, universale A2	DKU A2	6065600	Pezzo	20 Pezzo
Piastra uscita cavo FS	KAB GR FS	6220139	Pezzo	10 Pezzo
