Passerella grigliata pesante SGR 105 FT 3000 | 600 | 105 | 6 | 554 | no

Passerella grigliata pesante SGR 105 FT

N. art. 6003616 | EAN 4012196397747

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Altezza	105 mm

Diametro filo	6 mm

Sezione utile

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

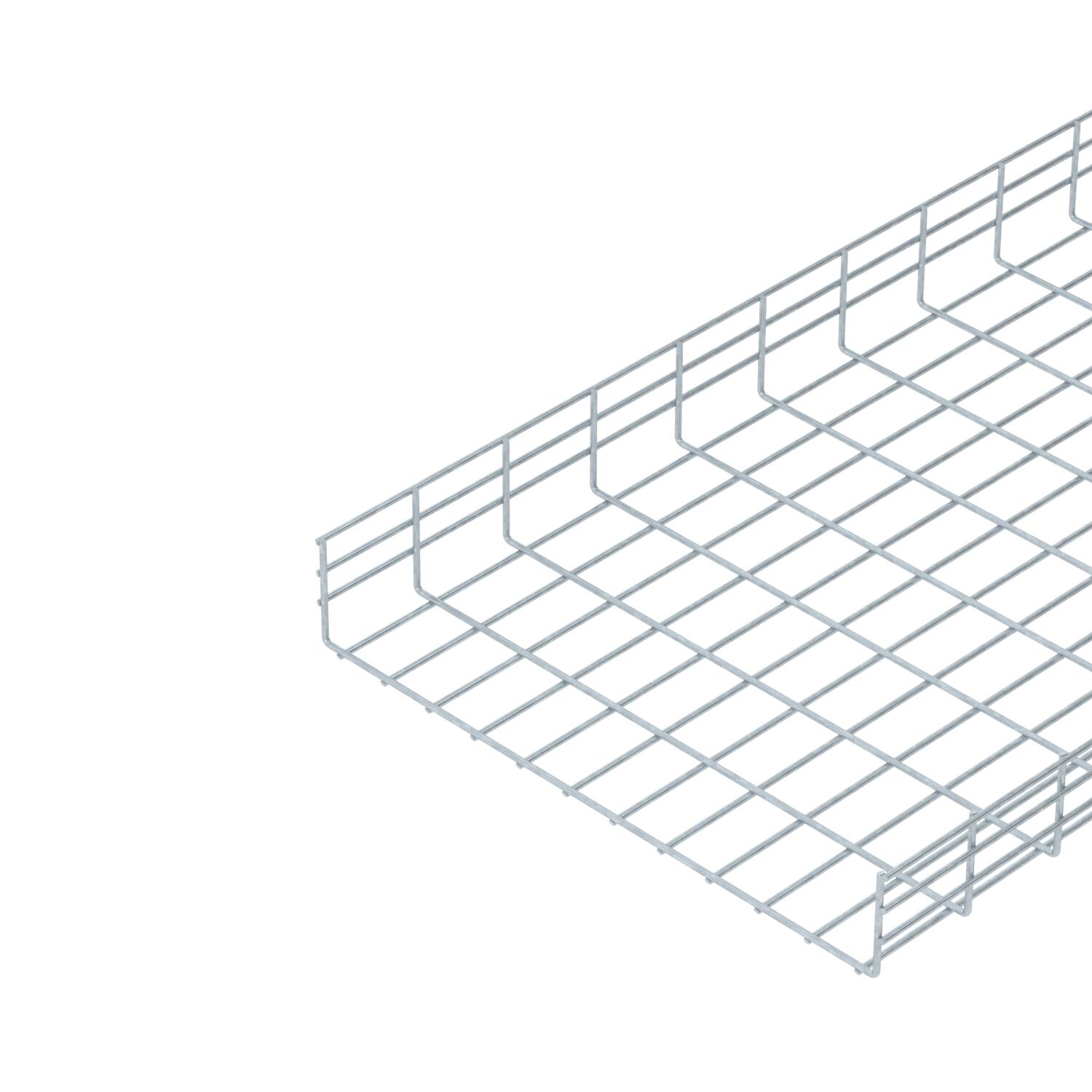

Passerella grigliata composta da fili in acciaio saldati, con bordo di altezza pari a 105 mm.
Schermatura magnetica senza coperchio 15 dB, con coperchio 25 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	105 mm
Altezza	4,13 in
Colore	zinco
Diametro filo	6 mm

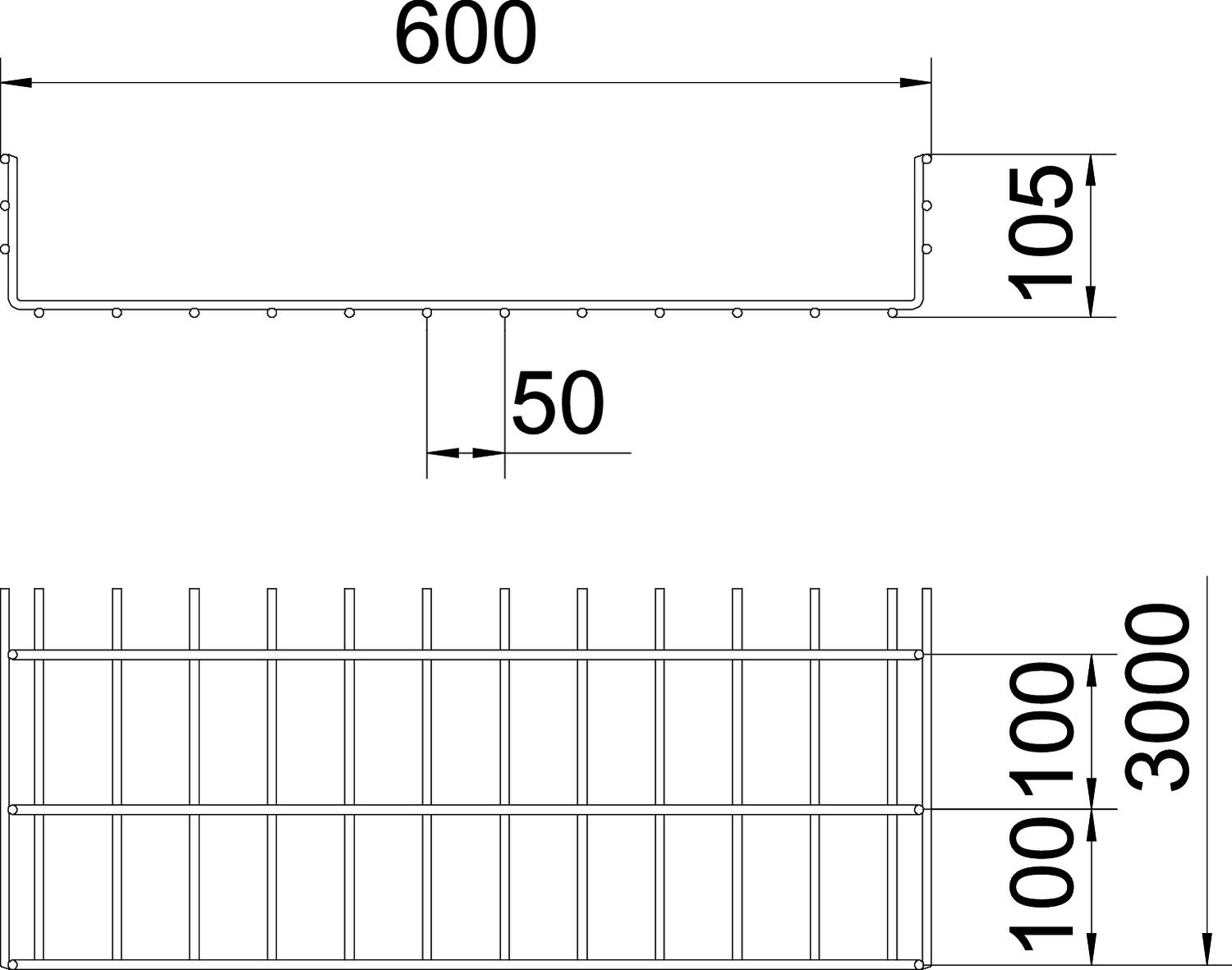

Dimensione	105x600x3000
Dimensione B	600 mm
Distanza tra gli appoggi 1,0 m	4,1 kN/m
Distanza tra gli appoggi 1,5 m	2,2 kN/m
Distanza tra gli appoggi 2,0 m	1,35 kN/m
Distanza tra gli appoggi 2,5 m	0,95 kN/m
Distanza tra gli appoggi 3,0 m	0,8 kN/m
Distanza tra gli appoggi 3,5 m	0,7 kN/m
Distanza tra gli appoggi 4,0 m	0,45 kN/m

Forma del profilato	Forma a U
Impronta CO₂ (GWP) dalla culla al cancello	11,773 kg CO₂e / 1 Metro
Larghezza	600 mm
Larghezza	23,62 in
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	55400 mm²
Sezione utile	554 cm²
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 105

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.
SGR 105 150 FT	3000 mm	150 mm	105 mm	6 mm	130 cm²	no	6003175	m	3 m
SGR 105 200 FT	3000 mm	200 mm	105 mm	6 mm	175 cm²	no	6003214	m	3 m
SGR 105 300 FT	3000 mm	300 mm	105 mm	6 mm	268 cm²	no	6003309	m	3 m
SGR 105 400 FT	3000 mm	400 mm	105 mm	6 mm	363 cm²	no	6003402	m	3 m
SGR 105 500 FT	3000 mm	500 mm	105 mm	6 mm	459 cm²	no	6003515	m	3 m
SGR 105 600 FT	3000 mm	600 mm	105 mm	6 mm	554 cm²	no	6003616	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore FT	GUV 6 FT	6016573	Pezzo	20 Pezzo
Coperchio, non forato DD	DRLU 600 DD	6052674	m	3 m

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Cappuccio protettivo	SGR KS OR	6003758	Pezzo	500 Pezzo
Separatore 85 DD	TSG 85 DD	6062331	m	3 m
Fissaggio coperchio, universale A2	DKU A2	6065600	Pezzo	20 Pezzo
Piastra uscita cavo FT	KAB GR FT	6220142	Pezzo	10 Pezzo
