- Descrizione prodotto
-

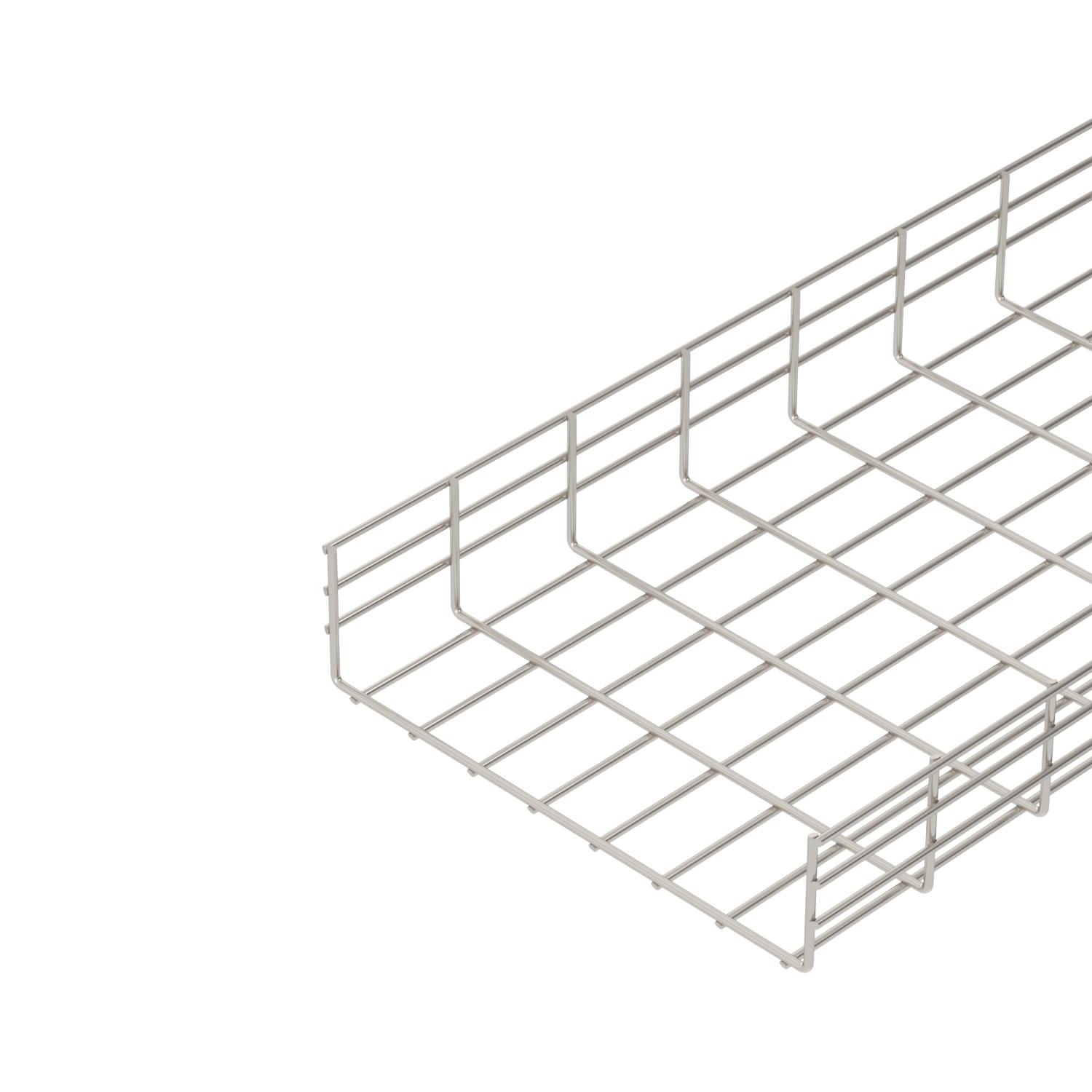

Descrizione prodottoPasserella grigliata composta da fili in acciaio saldati, con bordo di altezza pari a 105 mm.
Schermatura magnetica senza coperchio 15 dB, con coperchio 25 dB.
- Dati tecnici
-

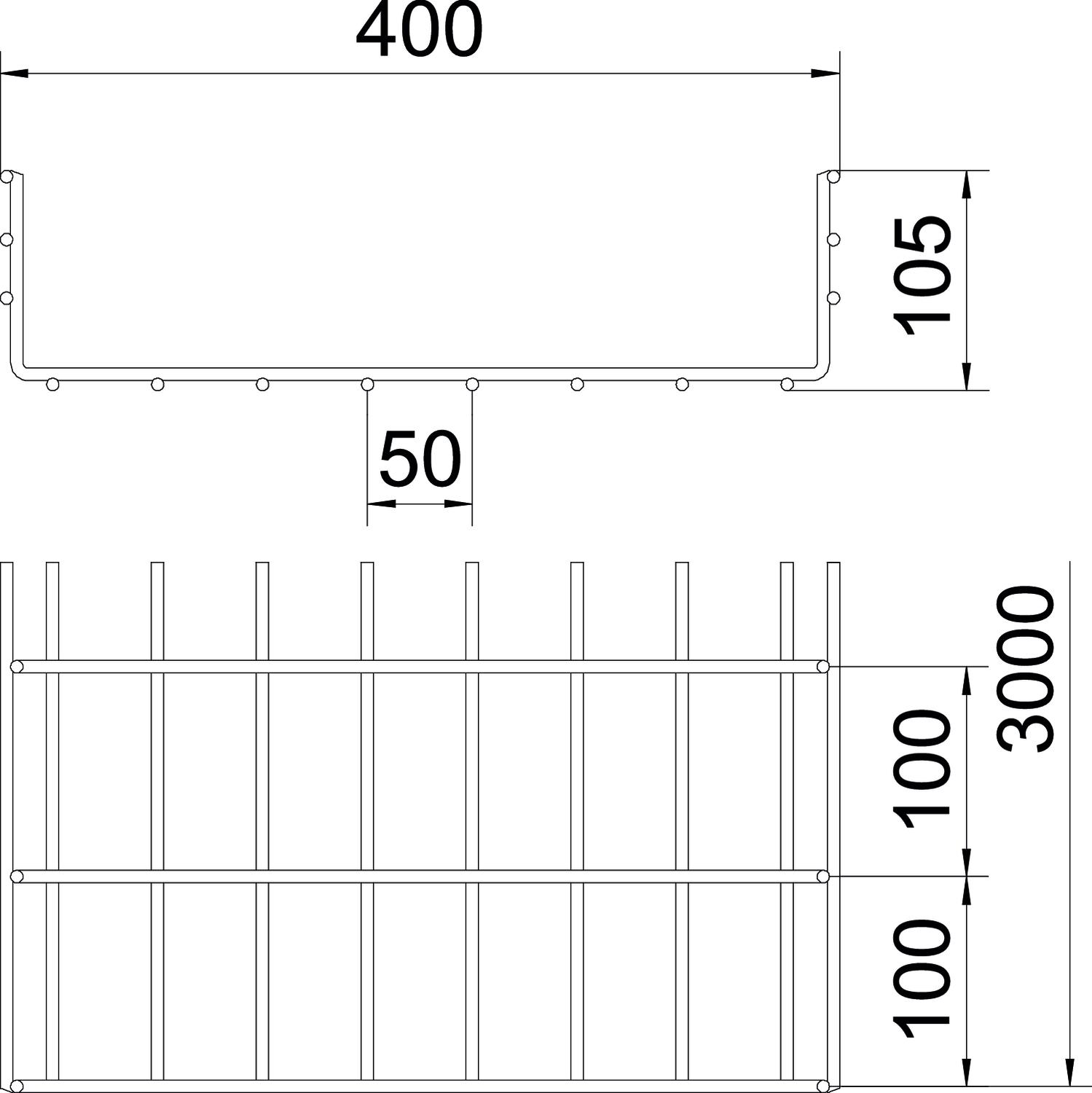

Misure
Altezza 105 mm Altezza 4,13 in Colore acciaio legato Diametro filo 6 mm Dimensione 105x400x3000 Dimensione B 400 mm Distanza tra gli appoggi 1,0 m 3,5 kN/m Distanza tra gli appoggi 1,5 m 1,9 kN/m Distanza tra gli appoggi 2,0 m 1,2 kN/m Distanza tra gli appoggi 2,5 m 0,85 kN/m Distanza tra gli appoggi 3,0 m 0,7 kN/m Distanza tra gli appoggi 3,5 m 0,62 kN/m Distanza tra gli appoggi 4,0 m 0,45 kN/m Forma del profilato Forma a U Impronta CO₂ (GWP) dalla culla al cancello 21,687 kg CO₂e / 1 Metro Larghezza 400 mm Larghezza 15,75 in Lunghezza 3000 mm Materiale Acciaio, INOX 1.4301 Separatore integrato senza Sezione utile 36300 mm² Sezione utile 363 cm² Super- ficie non trattato, ulteriore trattamento Tipo di giunto sistema portacavi avvitato Tipo di prova di carico secondo IEC 61537 Tipo II Versione connettore senza connettore Dati tecnici
Schema di sollecitazione passerella grigliata tipo SGR 105
- Carico canalina-conduttore ammesso in kN/m senza peso operatore
- Distanza tra gli appoggi in m
- Inflessione trave in mm con kN/mm ammessi
- Schema di carico nella procedura di prova
- Curva di carico con larghezza canalina/conduttore in mm
- Curva di inflessione trave secondo la distanza tra gli appoggi
- Tutti i tipi
-
Tutti i tipi
