Passerella grigliata pesante SGR 105 A2 3000 | 300 | 105 | 6 | 268 |

Passerella grigliata pesante SGR 105 A2

N. art. 6003627 | EAN 4012196622061

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Altezza	105 mm

Diametro filo	6 mm

Sezione utile

Descrizione prodotto

Descrizione prodotto

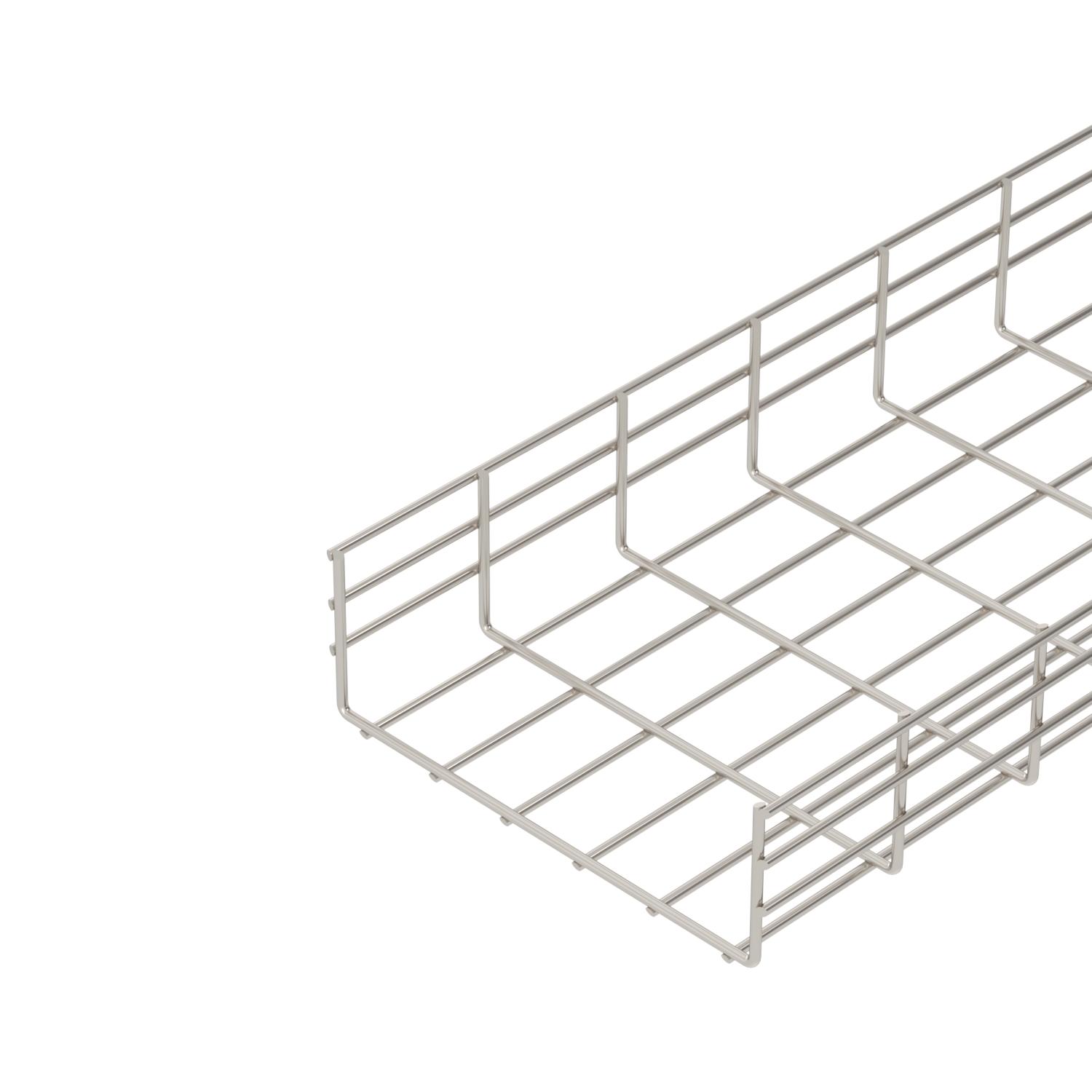

Passerella grigliata composta da fili in acciaio saldati, con bordo di altezza pari a 105 mm.
Schermatura magnetica senza coperchio 15 dB, con coperchio 25 dB.

Dati tecnici

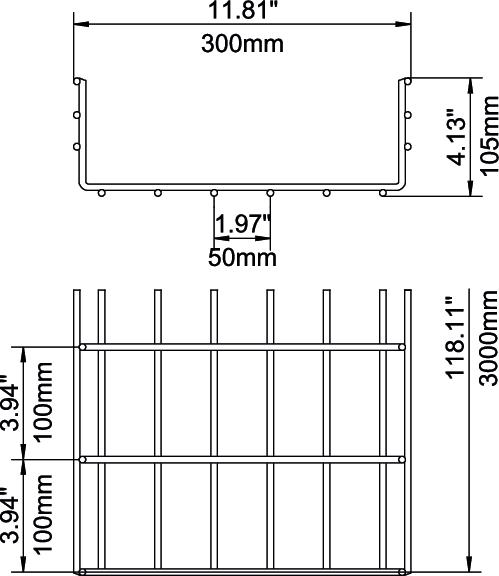

Misure

Altezza	4,13 in
Altezza	105 mm
Colore	acciaio legato
Diametro filo	6 mm
Dimensione	105x300x3000
Dimensione B	300 mm
Distanza tra gli appoggi 1,0 m	3,1 kN/m
Distanza tra gli appoggi 1,5 m	1,75 kN/m
Distanza tra gli appoggi 2,0 m	1,15 kN/m
Distanza tra gli appoggi 2,5 m	0,79 kN/m
Distanza tra gli appoggi 3,0 m	0,6 kN/m
Distanza tra gli appoggi 3,5 m	0,5 kN/m
Distanza tra gli appoggi 4,0 m	0,4 kN/m

Forma del profilato	Forma a U
Impronta CO₂ (GWP) dalla culla al cancello	18,381 kg CO₂e / 1 Metro
Larghezza	300 mm
Larghezza	11,81 in
Lunghezza	3000 mm
Materiale	Acciaio, INOX 1.4301
Separatore integrato	senza
Sezione utile	268 cm²
Sezione utile	26800 mm²
Super- ficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 105

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Diametro filo	Sezione utile	N. art.	Quantità	Conf.
SGR 105 150 A2	3000 mm	150 mm	105 mm	6 mm	130 cm²	6003623	m	3 m
SGR 105 200 A2	3000 mm	200 mm	105 mm	6 mm	175 cm²	6003625	m	3 m
SGR 105 300 A2	3000 mm	300 mm	105 mm	6 mm	268 cm²	6003627	m	3 m
SGR 105 400 A2	3000 mm	400 mm	105 mm	6 mm	363 cm²	6003629	m	3 m
SGR 105 500 A2	3000 mm	500 mm	105 mm	6 mm	459 cm²	6003631	m	3 m
SGR 105 600 A2	3000 mm	600 mm	105 mm	6 mm	554 cm²	6003633	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore A2	GUV 6 A2	6016574	Pezzo	20 Pezzo
Coperchio, non forato A2	DRLU 300 A2	6052834	m	3 m

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Cappuccio protettivo	SGR KS OR	6003758	Pezzo	500 Pezzo
Separatore 85 A2	TSG 85 A2	6062173	m	3 m
Fissaggio coperchio, universale A2	DKU A2	6065600	Pezzo	20 Pezzo
Piastra uscita cavo A2	KAB GR A2	6220145	Pezzo	10 Pezzo
