Passerella grigliata GR-Magic® 55 FT 3000 | 200 | 55 | 3,9 | 87 | sì

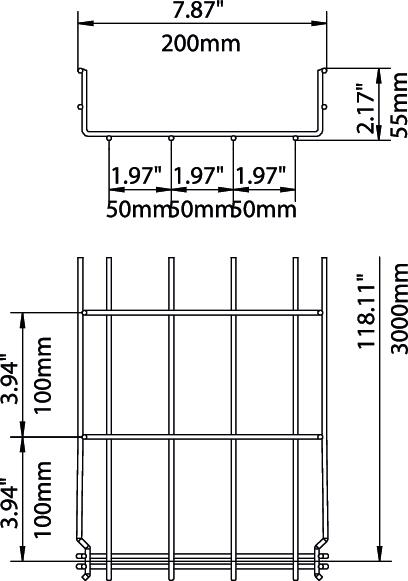

Passerella grigliata GR-Magic® 55 FT

N. art. 6001420 | EAN 4012196814930

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Altezza	55 mm

Diametro filo

Sezione utile

Mantenimento funzionale

Descrizione prodotto

Descrizione prodotto

Passerella grigliata ad innesto rapido, con bordo di altezza pari a 55 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Certificazione UL-CSA.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	2,17 in
Altezza	55 mm
Colore	zinc
Connettore senza viti	sì
Diametro filo	3,9 mm
Dimensione H	58 mm
Dimensione	55x200x3000
Dimensione B	200 mm
Distanza tra gli appoggi 1,0 m	0,35 kN/m
Distanza tra gli appoggi 1,5 m	0,2 kN/m
Distanza tra gli appoggi 2,0 m	0,1 kN/m
Distanza tra gli appoggi 2,5 m	0,1 kN/m
Forma del profilato	Forma a U
Impronta CO₂ (GWP) dalla culla al cancello	0,332 kg CO₂e / 1 Metro

Larghezza	200 mm
Larghezza	7,87 in
Lunghezza	3000 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Protezione antincendio	Mantenimento funzionale struttura portante specifica per cavi
Separatore integrato	senza
Sezione utile	87 cm²
Sezione utile	8700 mm²
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Diagramma di carico passerella grigliata GR-Magic tipo GRM 55

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	sì	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	sì	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	sì	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	sì	6001420	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	sì	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	sì	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	no	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	no	6001436	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio per passerella grigliata, a scatto FT	DGRR 200 FT	6001826	m	3 m
Connettore angolare FT	GEV 36 FT	6016723	Pezzo	20 Pezzo

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Clip separatore	KS GR A2	6062282	Pezzo	30 Pezzo
Separatore	TSG 45 DD	6062321	m	3 m
Piastra uscita cavo FT	KAB GR FT	6220142	Pezzo	10 Pezzo
Adattatore per passerella GRM per installazione su 165 MBG	165 MBG HGRM	5218886	Pezzo	50 Pezzo
