Passerella grigliata GR-Magic® 55 A4

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Altezza	55 mm

Diametro filo

Sezione utile

Mantenimento funzionale

Descrizione prodotto

Descrizione prodotto

Passerella grigliata ad innesto rapido, con bordo di altezza pari a 55 mm.
Schermatura magnetica senza coperchio 15 dB, con coperchio 25 dB.

Dati tecnici

Acciaio inossidabile, decapato	sì
Altezza	2,17 in
Altezza	55 mm
Colore	acciaio legato
Connettore senza viti	sì
Diametro filo	3,9 mm
Dimensione H	58 mm

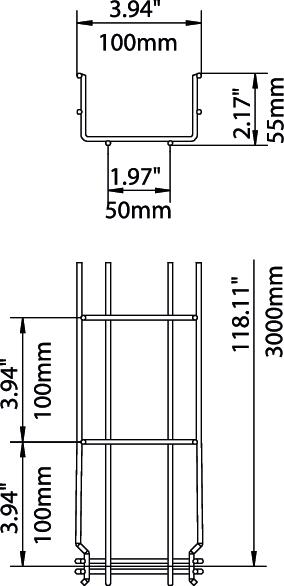

Dimensione	55x100x3000
Dimensione B	100 mm
Distanza tra gli appoggi 1,0 m	0,35 kN/m
Distanza tra gli appoggi 1,5 m	0,2 kN/m
Distanza tra gli appoggi 2,0 m	0,1 kN/m
Distanza tra gli appoggi 2,5 m	0,1 kN/m
Forma del profilato	Forma a U
Impronta CO₂ (GWP) dalla culla al cancello	3,644 kg CO₂e / 1 Metro

Larghezza	3,94 in
Larghezza	100 mm
Lunghezza	3000 mm
Mantenimento funzionale	sì
Materiale	Acciaio legato, INOX 1.4401
Protezione antincendio	Mantenimento funzionale struttura portante specifica per cavi
Separatore integrato	senza
Sezione utile	4000 mm²
Sezione utile	40 cm²
Super- ficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.
GRM 55 50 A4	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	sì	6001087	m	3 m
GRM 55 100 A4	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	sì	6001088	m	3 m
GRM 55 150 A4	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	sì	6001090	m	3 m
GRM 55 200 A4	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	sì	6001091	m	3 m
GRM 55 300 A4	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	sì	6001093	m	3 m
GRM 55 400 A4	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	sì	6001095	m	3 m
GRM 55 500 A4	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	no	6001097	m	3 m
GRM 55 600 A4	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	no	6001099	m	3 m
