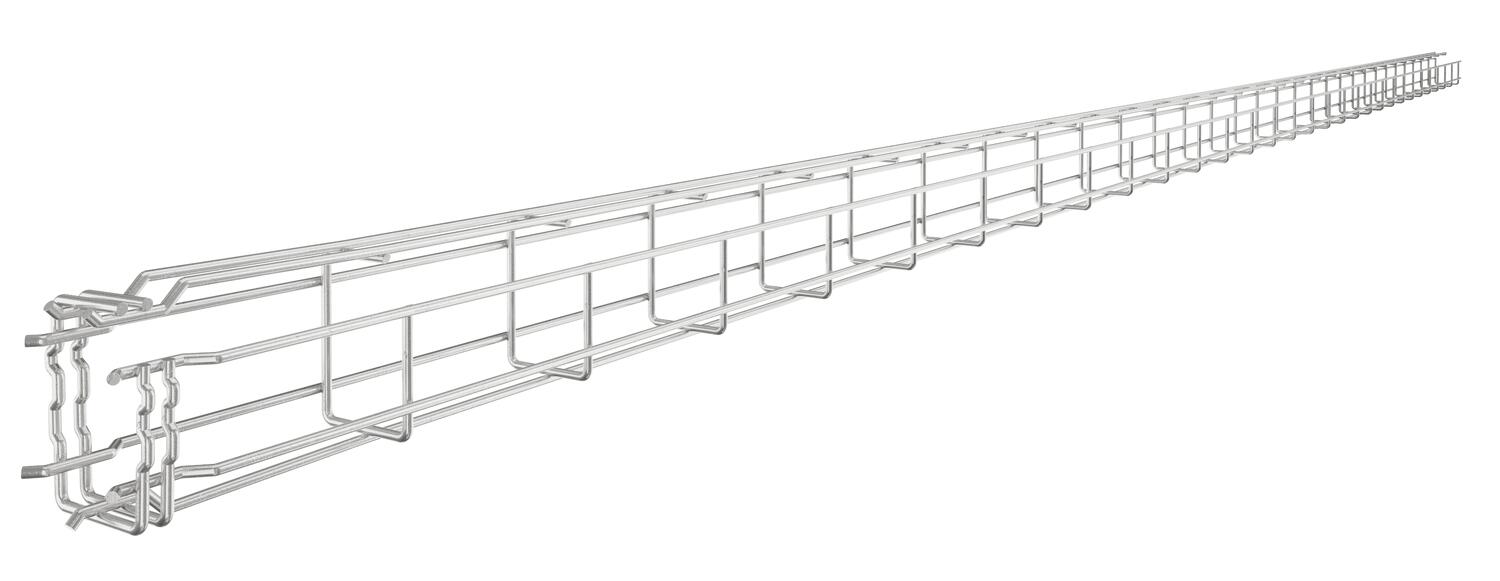

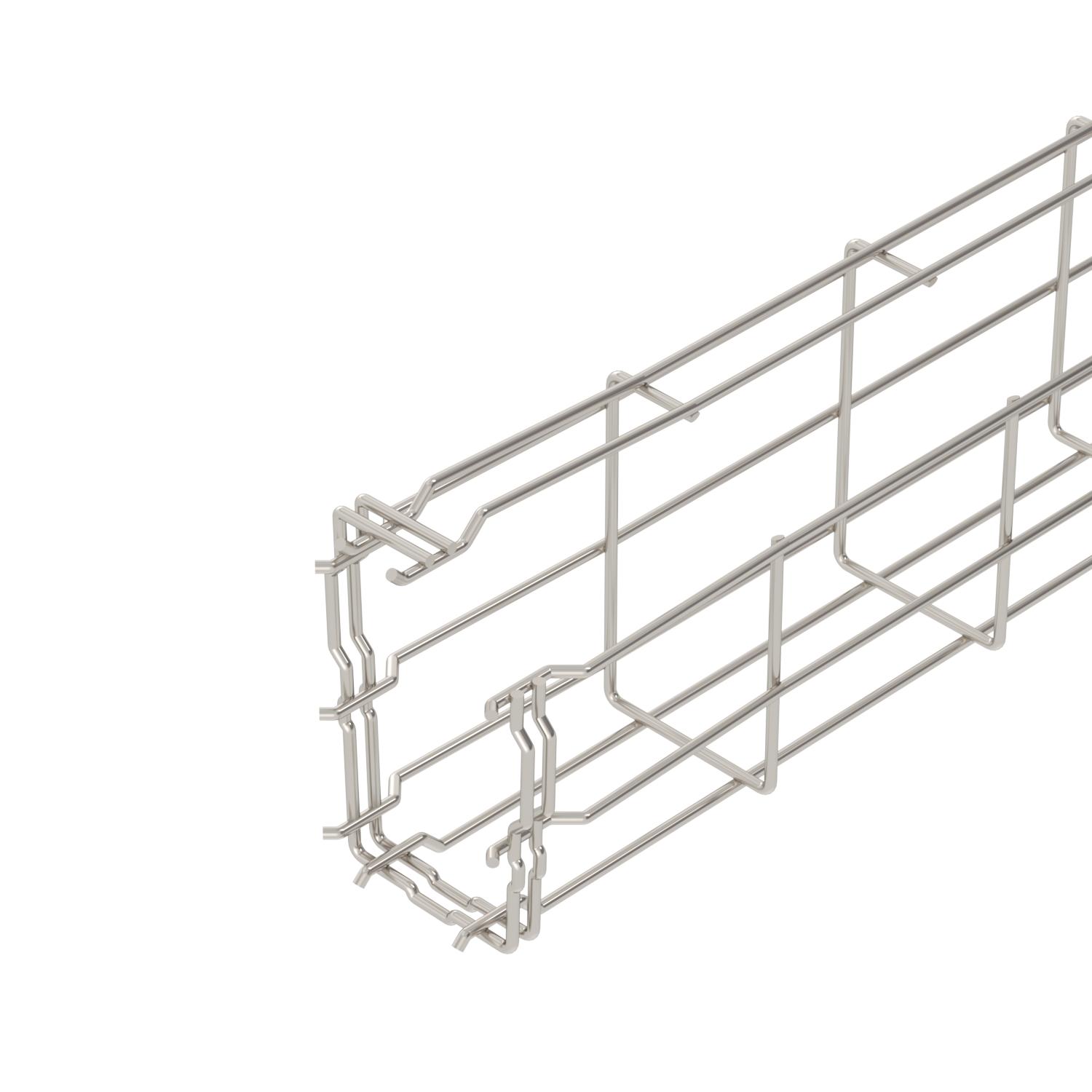

Passerella grigliata G Magic® 75 A2
N. art. 6005553 | EAN 4012195686484
- Descrizione prodotto
-
Descrizione prodottoPasserella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.
Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.
Schermatura magnetica 15 dB.
-
- Dati tecnici
-
Dati tecnici

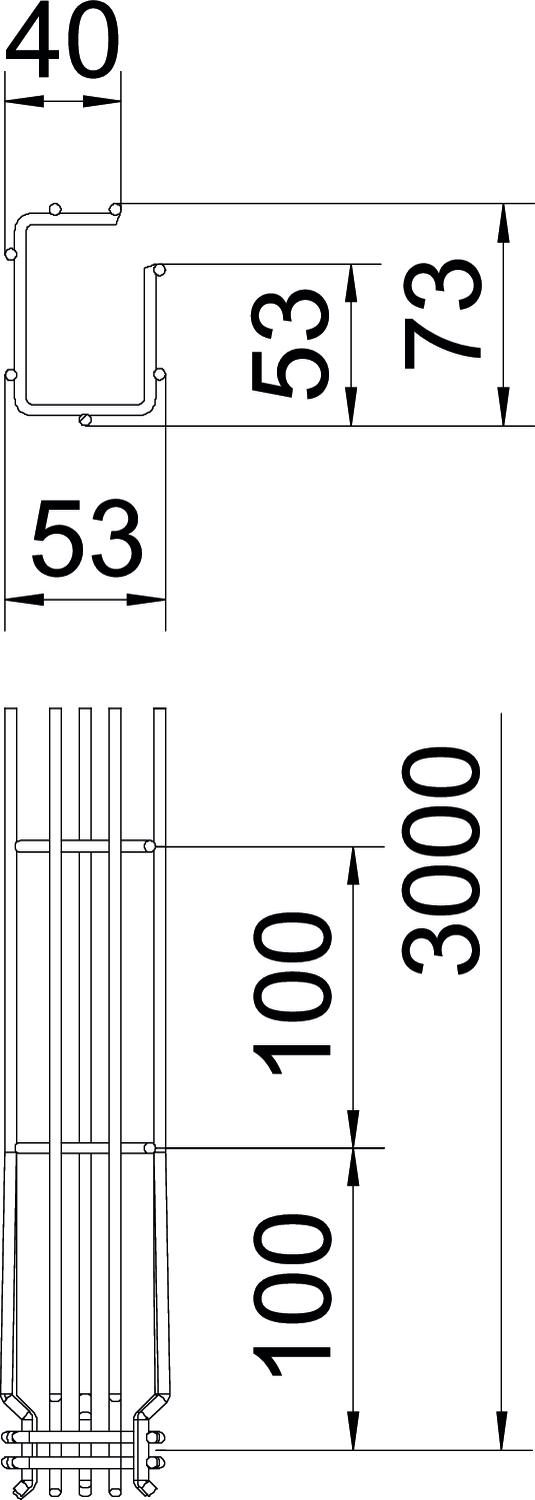

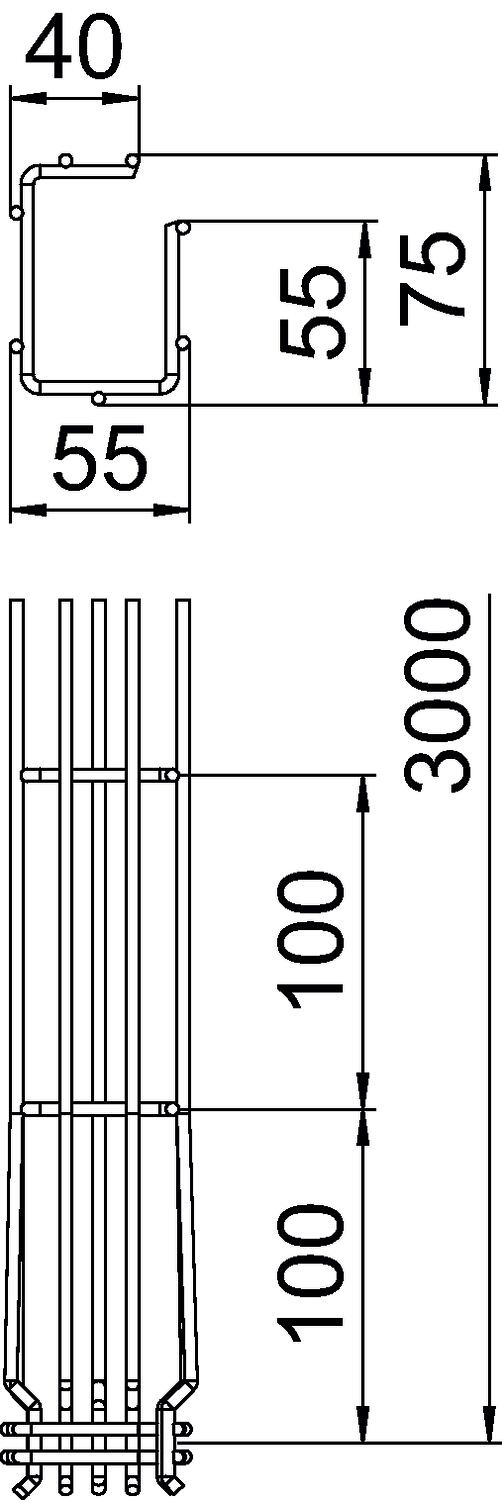

Acciaio inossidabile, decapato sì Altezza 75 mm Altezza 2,95 in Colore acciaio legato Connettore senza viti sì Diametro filo 3,9 mm Dimensione H 73 mm Dimensione 75x50x3000 Dimensione A 53 mm Dimensione B 53 mm Dimensione C 38 mm Forma del profilato Forma a G Impronta CO₂ (GWP) dalla culla al cancello 4,07 kg CO₂e / 1 Metro Larghezza 50 mm Larghezza 1,97 in Lunghezza 3000 mm Mantenimento funzionale no Materiale Acciaio, INOX 1.4301 Separatore integrato senza Sezione utile 2200 mm² Sezione utile 22 cm² Super- ficie non trattato, ulteriore trattamento Tipo di giunto sistema portacavi Fissaggio a scatto Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore A2
GSV 34 A2 6016642 20 Pezzo
Supporto a pavimento e a parete A4
WB GR A4 6017164 20 Pezzo - Download
-
Scheda tecnica G-GRM 75 50 A2 / 6005553 , 0.26MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE G-GRM 75 50 A2 / 6005553 , 0.16MB , pdfREACH Dichiarazione di conformità G-GRM 75 50 A2 / 6005553 , 0.12MB , pdfRoHS Dichiarazione di conformità G-GRM 75 50 A2 / 6005553 , 0.12MB , pdfDichiarazione ambientale Umweltproduktdeklaration (EPD) , 1.48MB , pdfGuida alla scelta GR-Magic® , 2.00MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf
