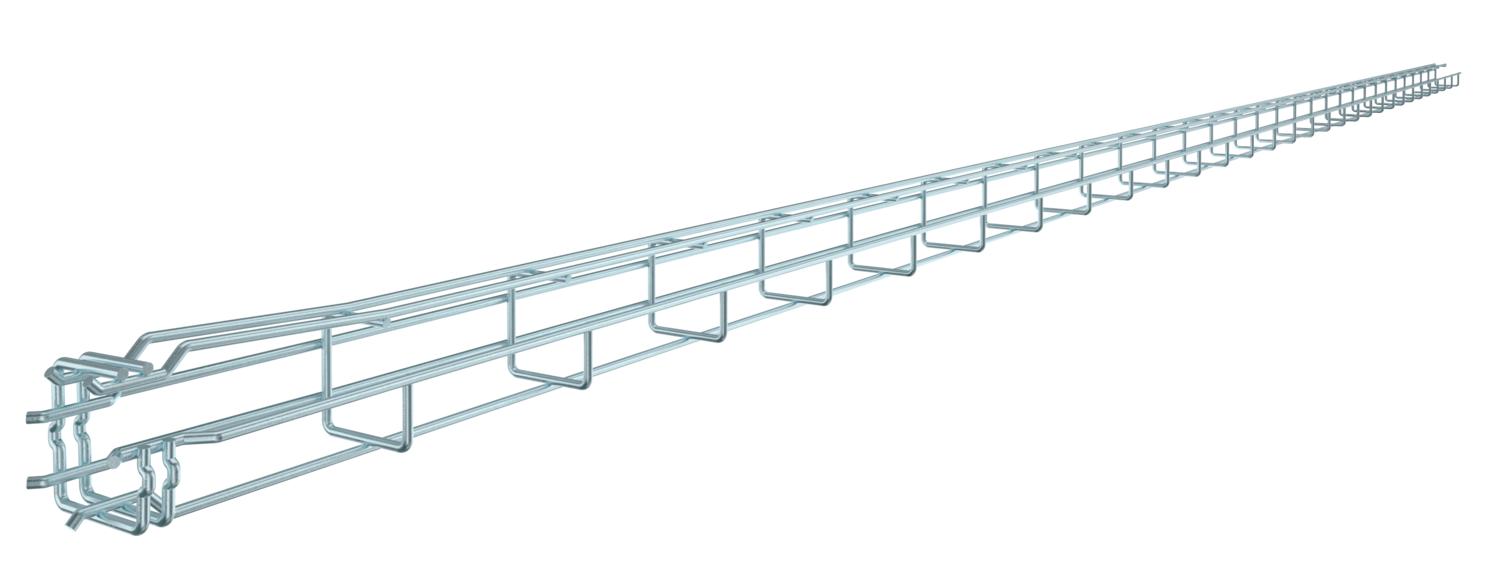

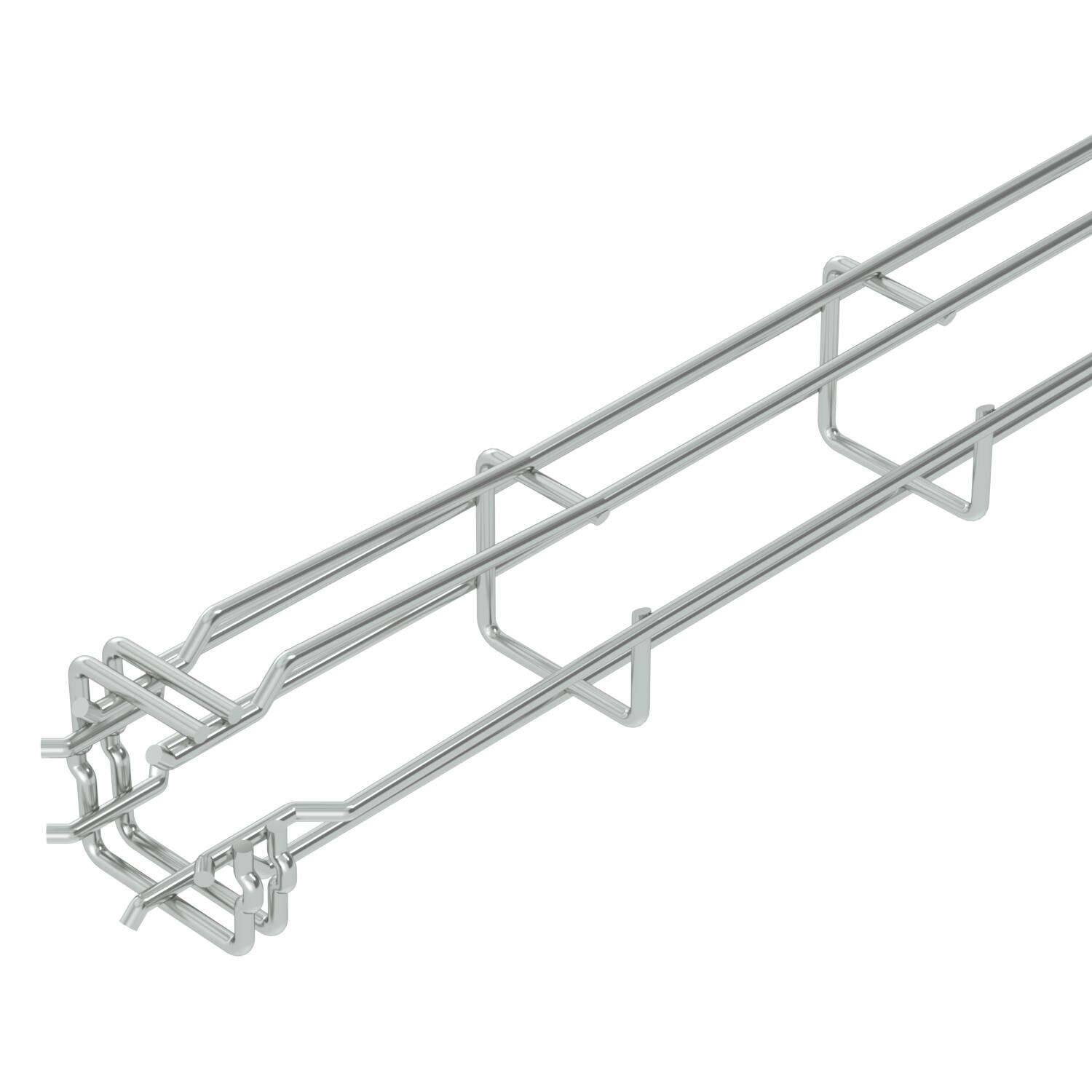

Passerella grigliata G Magic® 50 G
N. art. 6005535 | EAN 4012195686439
- Descrizione prodotto
-
Descrizione prodottoPasserella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.
Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.
Schermatura magnetica 15 dB.
-
- Dati tecnici
-
Dati tecnici

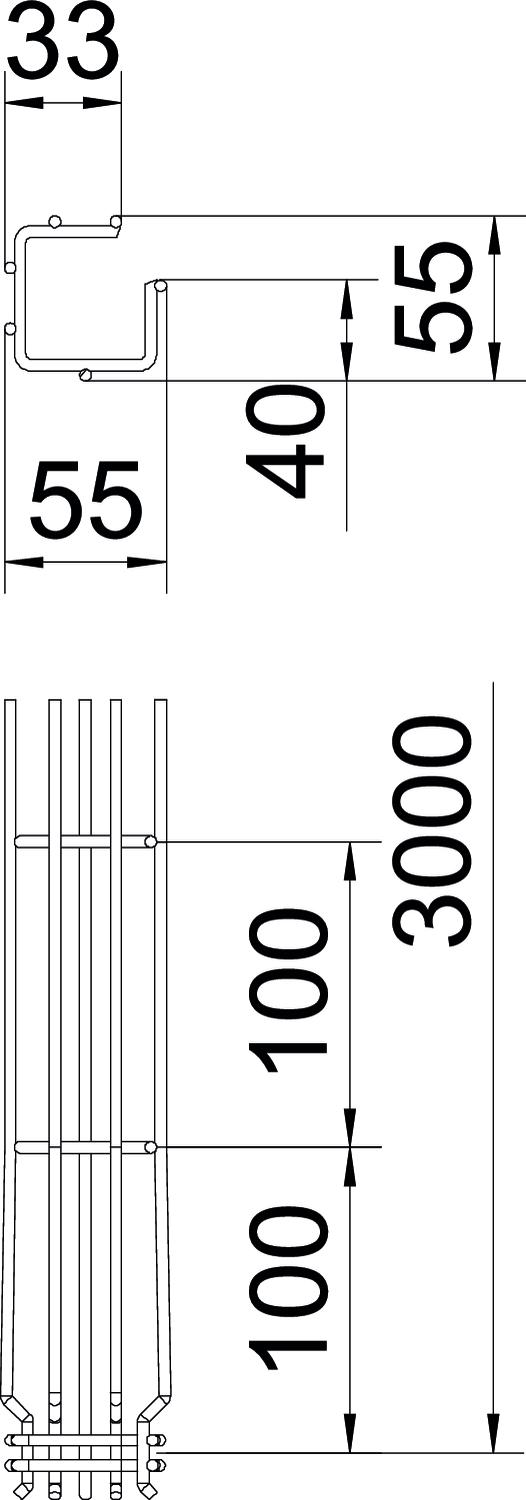

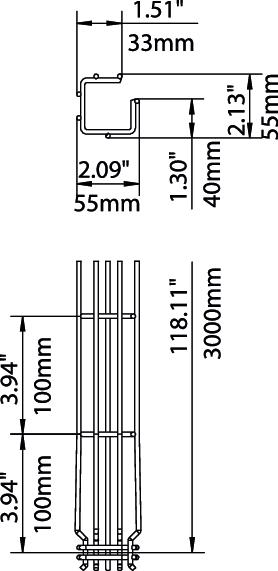

Acciaio inossidabile, decapato no Altezza 50 mm Altezza 1,97 in Colore zinc Connettore senza viti sì Diametro filo 3,9 mm Dimensione H 55 mm Dimensione 50x50x3000 Dimensione A 38 mm Dimensione B 55 mm Dimensione C 33 mm Forma del profilato Forma a G Impronta CO₂ (GWP) dalla culla al cancello 1,265 kg CO₂e / 1 Metro Larghezza 50 mm Larghezza 1,97 in Lunghezza 3000 mm Mantenimento funzionale no Materiale Acciaio Separatore integrato senza Sezione utile 17 cm² Sezione utile 1700 mm² Super- ficie zincato galvanicamente Tipo di giunto sistema portacavi Fissaggio a scatto Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore FT
GSV 34 FT 6016634 20 Pezzo

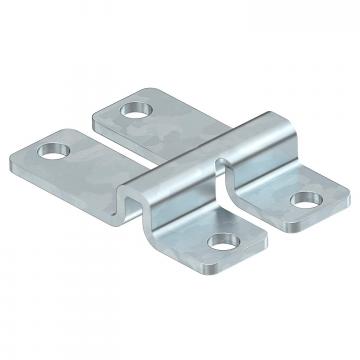

Supporto a pavimento e a parete FT
WB GR FT 6017160 20 Pezzo - Download
-
