Passerella grigliata G Magic® 150 A4
N. art. 6005574 | EAN 4012195771654
- Descrizione prodotto
-

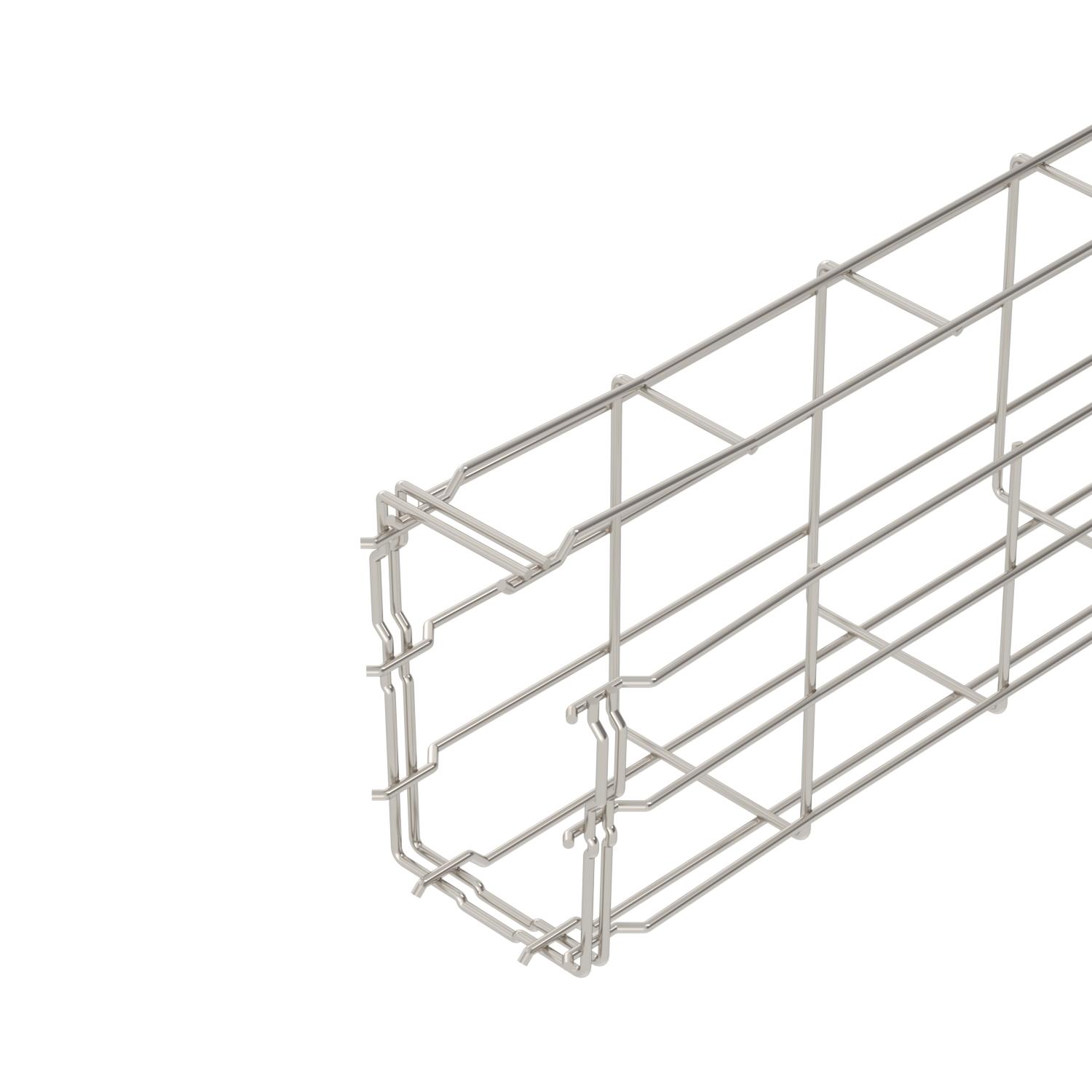

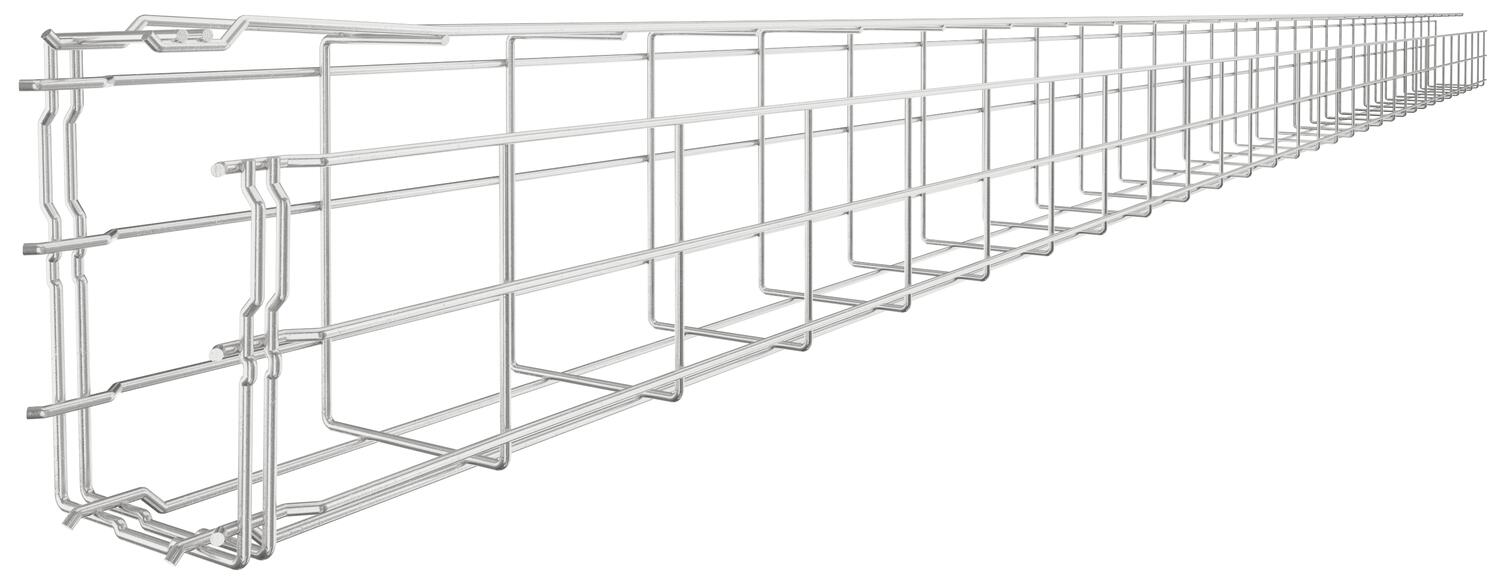

Descrizione prodottoPasserella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.
Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.
Schermatura magnetica 15 dB.
-
- Dati tecnici
-
Dati tecnici

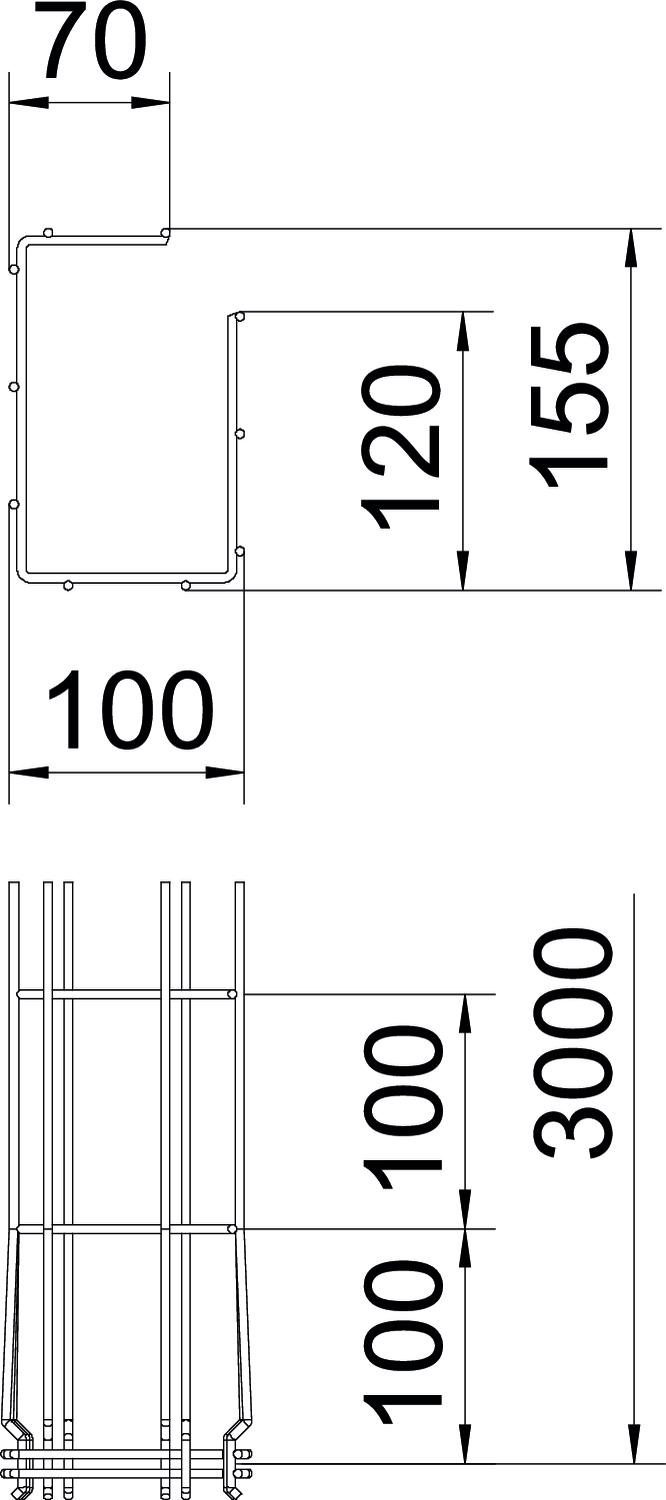

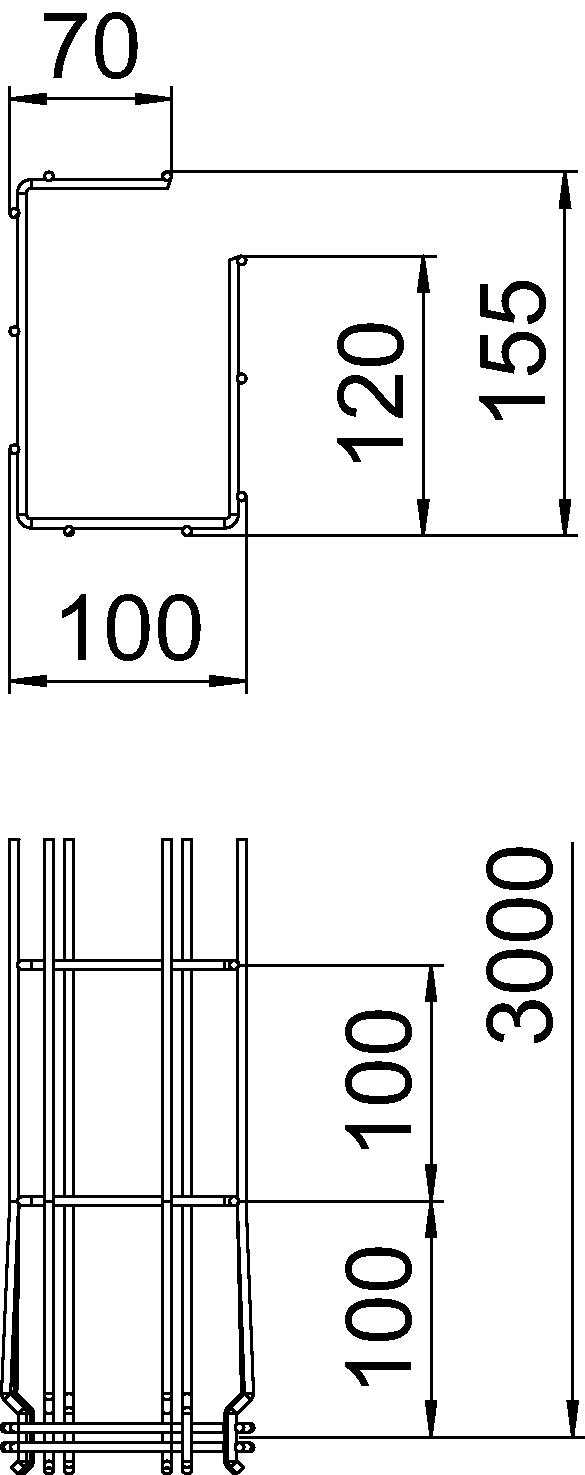

Acciaio inossidabile, decapato sì Altezza 150 mm Altezza 5,91 in Colore acciaio legato Connettore senza viti sì Diametro filo 3,9 mm Dimensione H 155 mm Dimensione 150x100x3000 Dimensione A 120 mm Dimensione B 100 mm Dimensione C 68 mm Distanza tra gli appoggi 1,0 m 0,6 kN/m Distanza tra gli appoggi 1,5 m 0,5 kN/m Distanza tra gli appoggi 2,0 m 0,35 kN/m Distanza tra gli appoggi 2,5 m 0,3 kN/m Forma del profilato Forma a G Impronta CO₂ (GWP) dalla culla al cancello 6,374 kg CO₂e / 1 Metro Larghezza 3,94 in Larghezza 100 mm Lunghezza 3000 mm Mantenimento funzionale no Materiale Acciaio legato, INOX 1.4401 Separatore integrato senza Sezione utile 107 cm² Sezione utile 10700 mm² Super- ficie non trattato, ulteriore trattamento Tipo di giunto sistema portacavi Fissaggio a scatto Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore A4
GSV 34 A4 6016648 20 Pezzo
Supporto a pavimento e a parete A4
WB GR A4 6017164 20 Pezzo - Download
-
