Passerella grigliata C CGR 50 FT

N. art. 6017460 | EAN 4012196014118

3000 mm
50 mm
4,5 mm
no
Descrizione prodotto
Descrizione prodotto

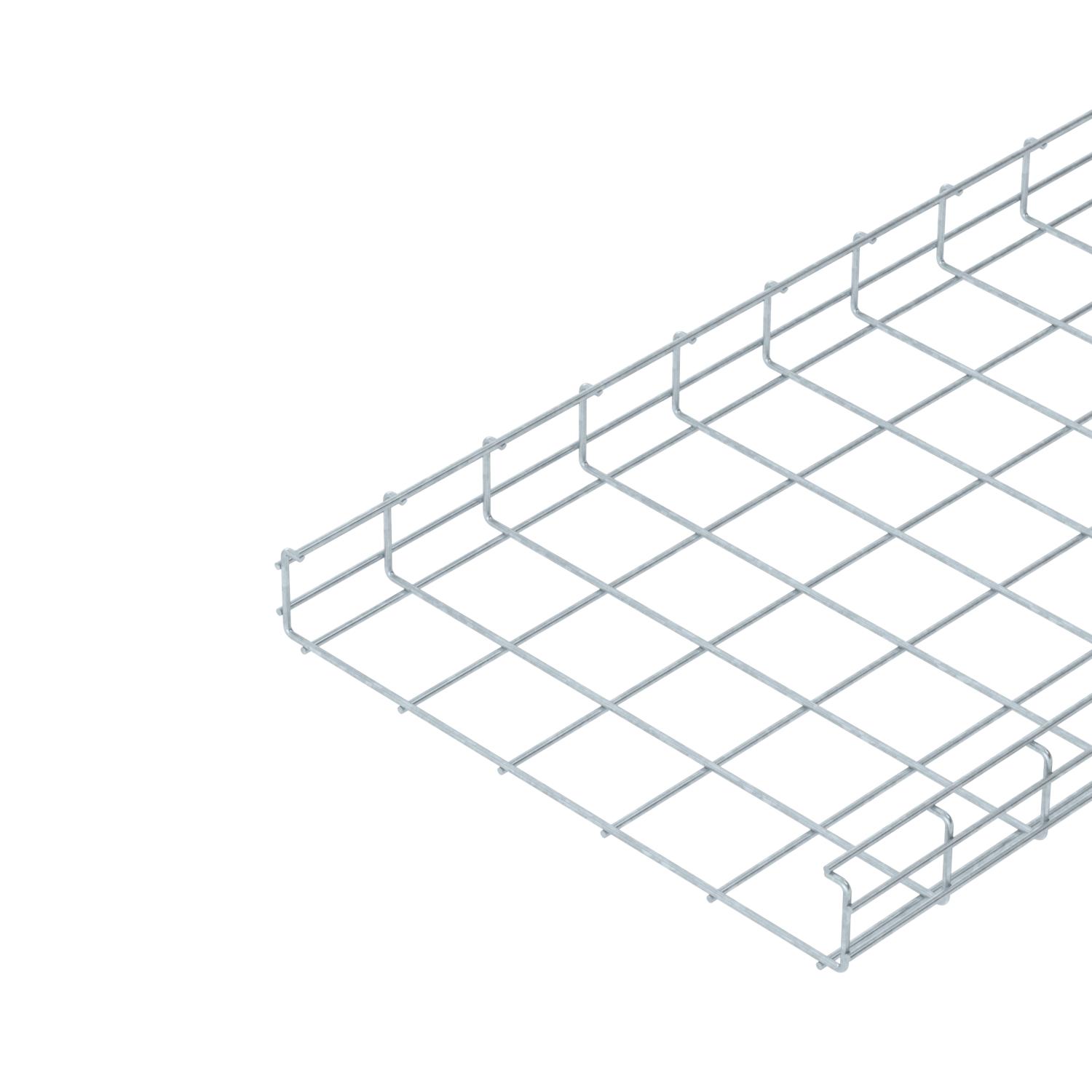

Passerella grigliata con forma a C composta da fili in acciaio saldati con bordo di altezza pari a 50 mm.
Schermatura magnetica 15 dB.
  • Schermatura magnetica
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 1,97 in
Altezza 50 mm
Colore zinco
Diametro filo 4,5 mm

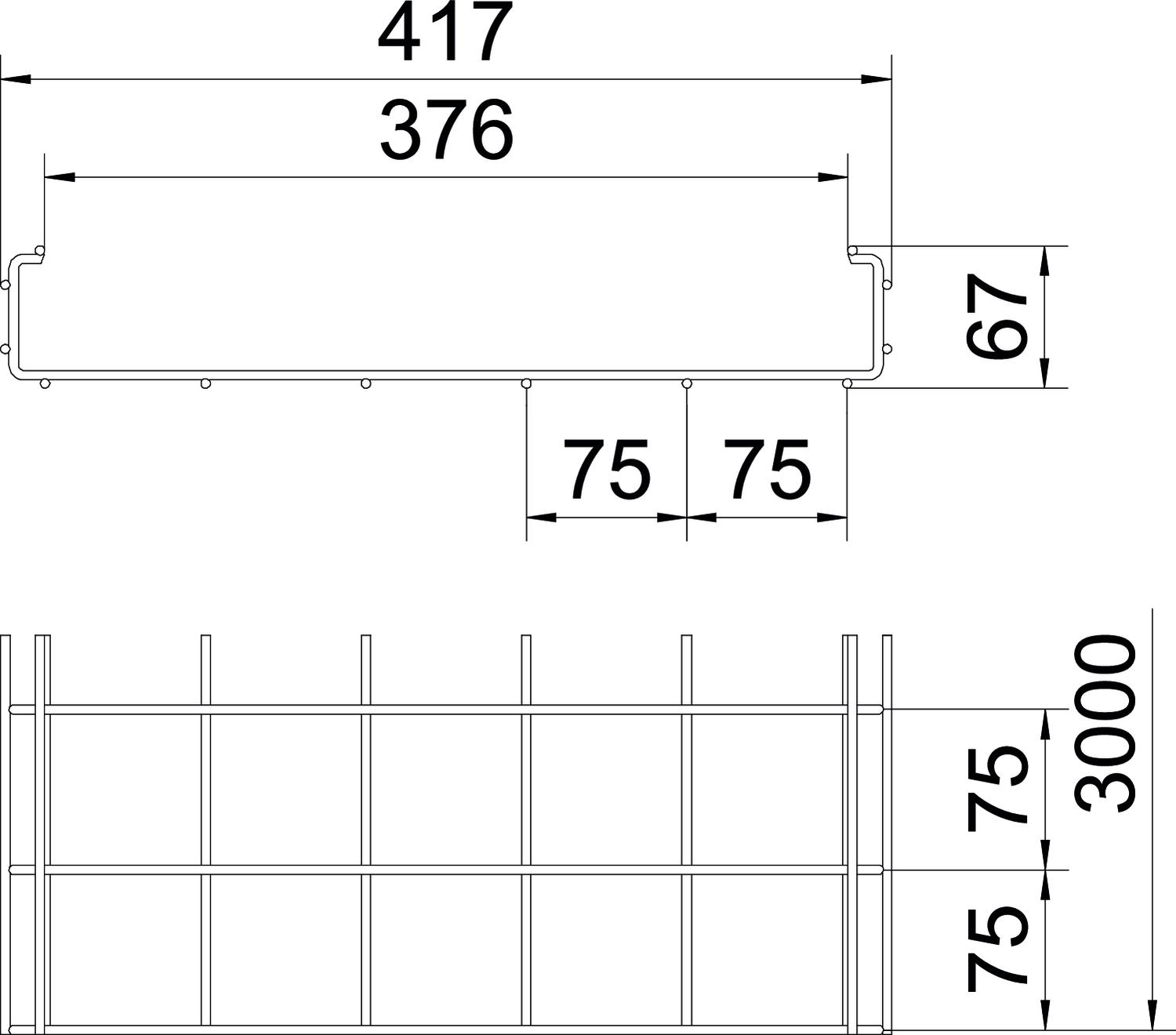

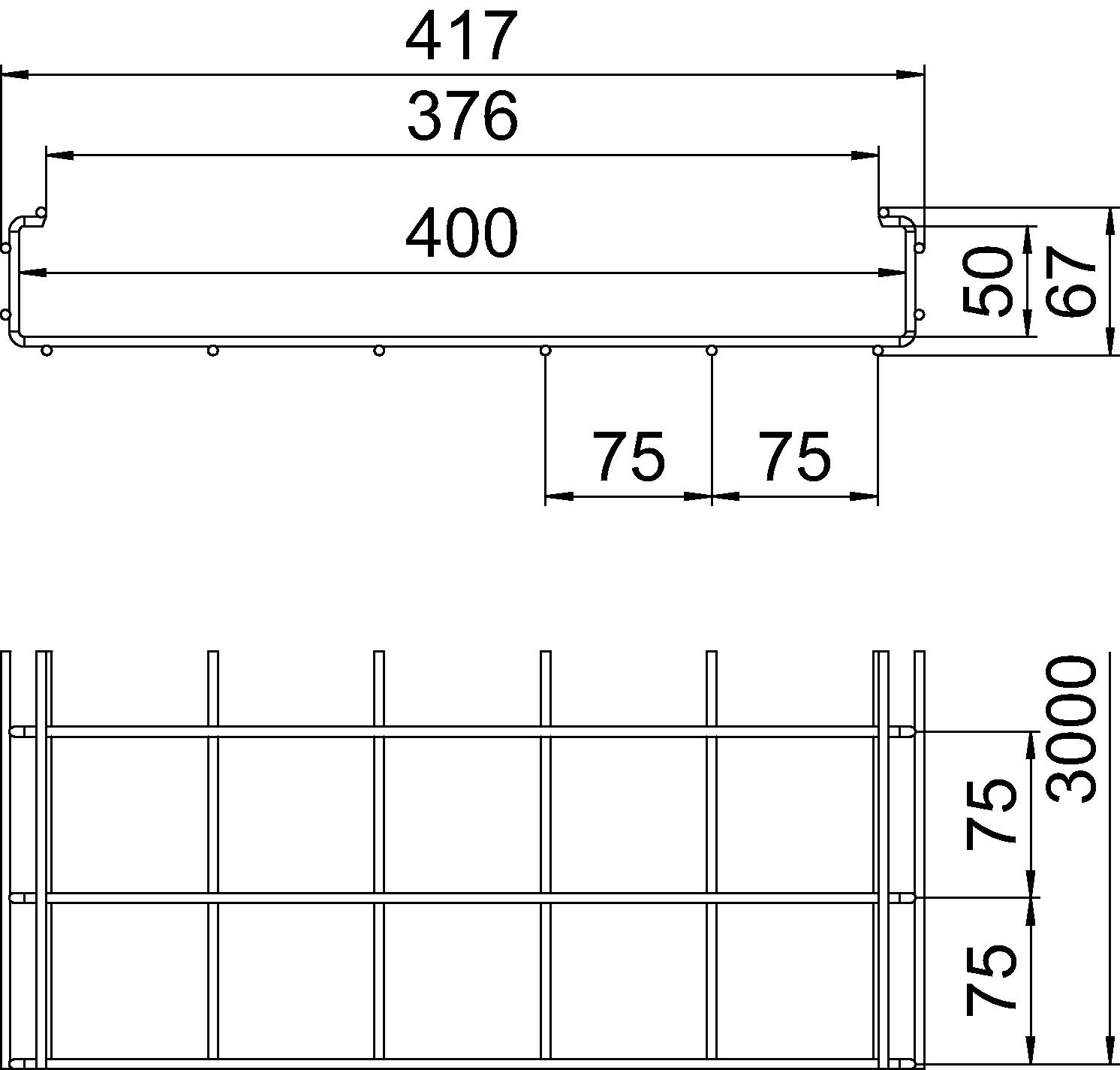

Dimensione H 67 mm
Dimensione 50x400x3000
Dimensione A 376 mm
Dimensione B 417 mm
Dimensione l1 75 mm
Dimensione L2 (mm) 75 mm
Distanza tra gli appoggi 1,0 m 1,1 kN/m
Distanza tra gli appoggi 1,5 m 0,7 kN/m
Distanza tra gli appoggi 2,0 m 0,4 kN/m
Forma del profilato Forma a C
Impronta CO₂ (GWP) dalla culla al cancello 5,021 kg CO₂e / 1 Metro
Larghezza 400 mm
Larghezza 15,75 in
Lunghezza 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Separatore integrato senza
Sezione utile 15700 mm²
Sezione utile 157 cm²
Super- ficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore
Tutti i tipi

Tutti i tipi

Tipo Lunghezza Larghezza Altezza Diametro filo Sezione utile Mantenimento funzionale N. art. Quantità Conf.
CGR 50 50 FT 3000 mm 50 mm 50 mm 4,5 mm 13 cm² no 6017428
3 m
CGR 50 100 FT 3000 mm 100 mm 50 mm 4,5 mm 34 cm² no 6017436
3 m
CGR 50 200 FT 3000 mm 200 mm 50 mm 4,5 mm 75 cm² no 6017444
3 m
CGR 50 300 FT 3000 mm 300 mm 50 mm 4,5 mm 116 cm² no 6017452
3 m
CGR 50 400 FT 3000 mm 400 mm 50 mm 4,5 mm 157 cm² no 6017460
3 m
Accessori

Accessori di montaggio

Prodotti Tipo N. art. Quantità Conf.
Connettore FT Connettore FT GSV 34 FT 6016634
20 Pezzo
Angolare di montaggio 45° FT Angolare di montaggio 45° FT MW 45 SL10 FT 6017320
20 Pezzo
Angolare di montaggio 90° FT Angolare di montaggio 90° FT MW 90 SL17 FT 6017347
20 Pezzo
Clip separatore Clip separatore KS GR A2 6062282
30 Pezzo
Separatore 30 DD Separatore 30 DD TSG 30 DD 6062314
3 m
